Testsystem für die Eigenschaften der stresschemischen Dehydrierung bei schlammigen Medien

Produkt-Beschreibung

Testsystem für die Eigenschaften der stresschemischen Dehydrierung bei schlammigen Medien

ModellBTU-MCFA-10

Beschreibung

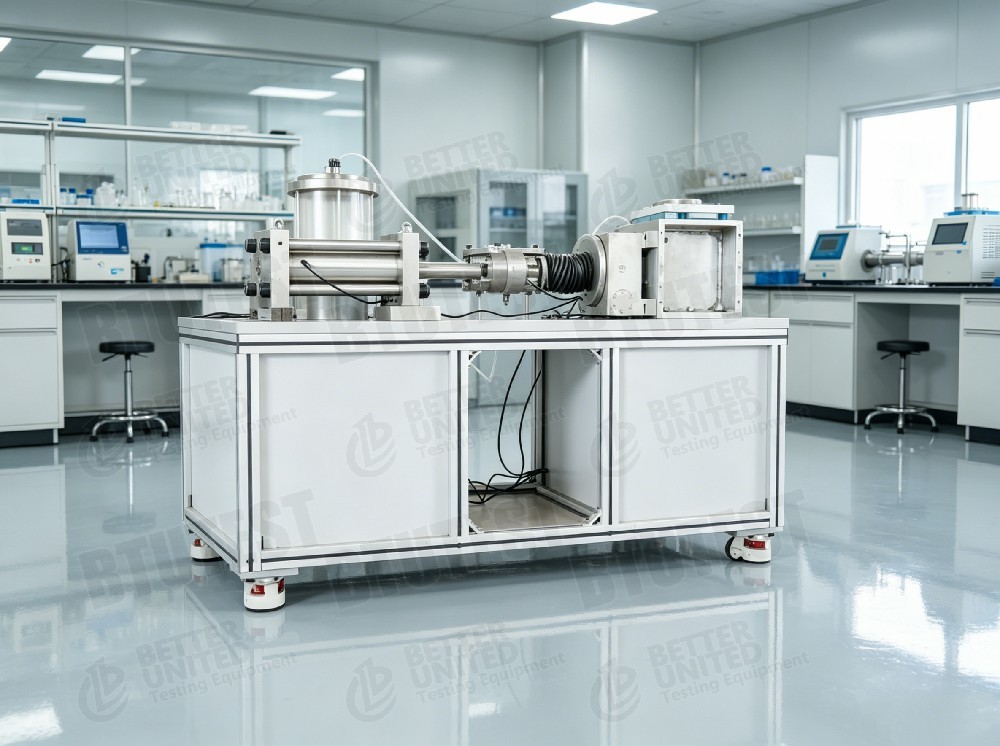

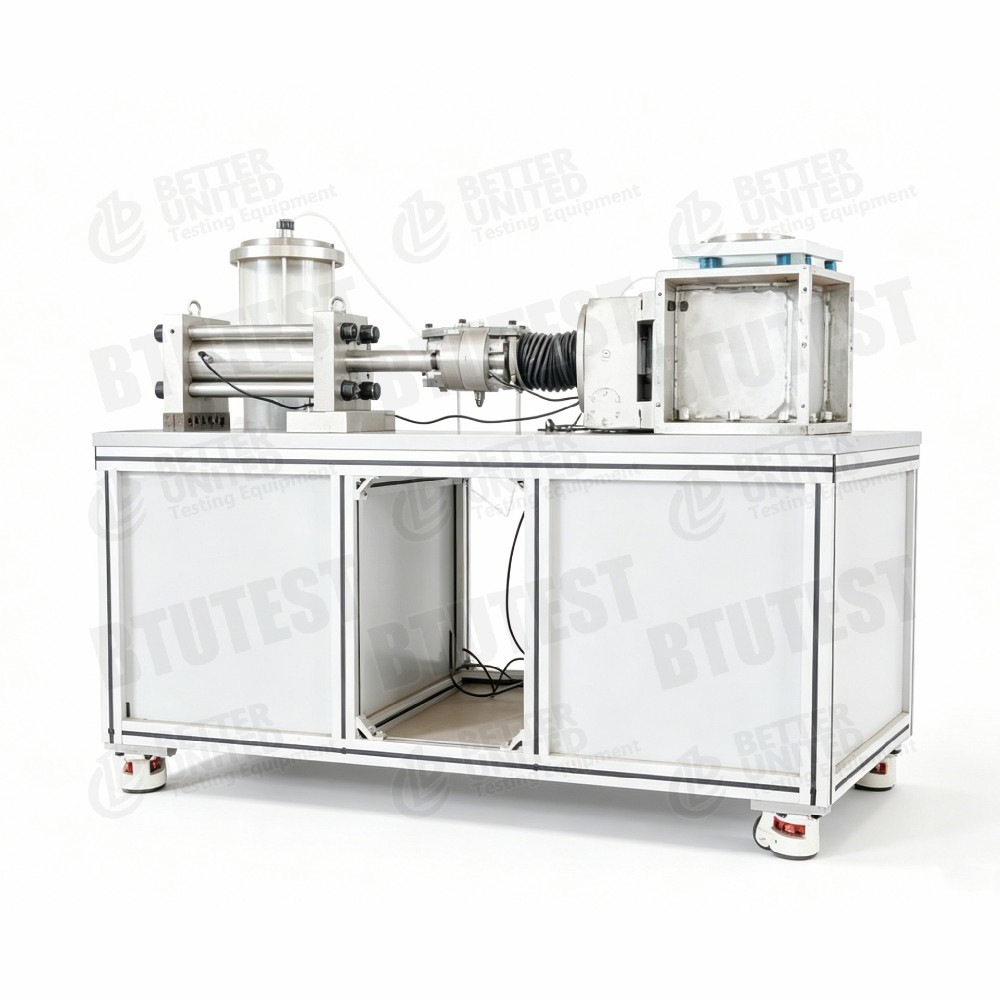

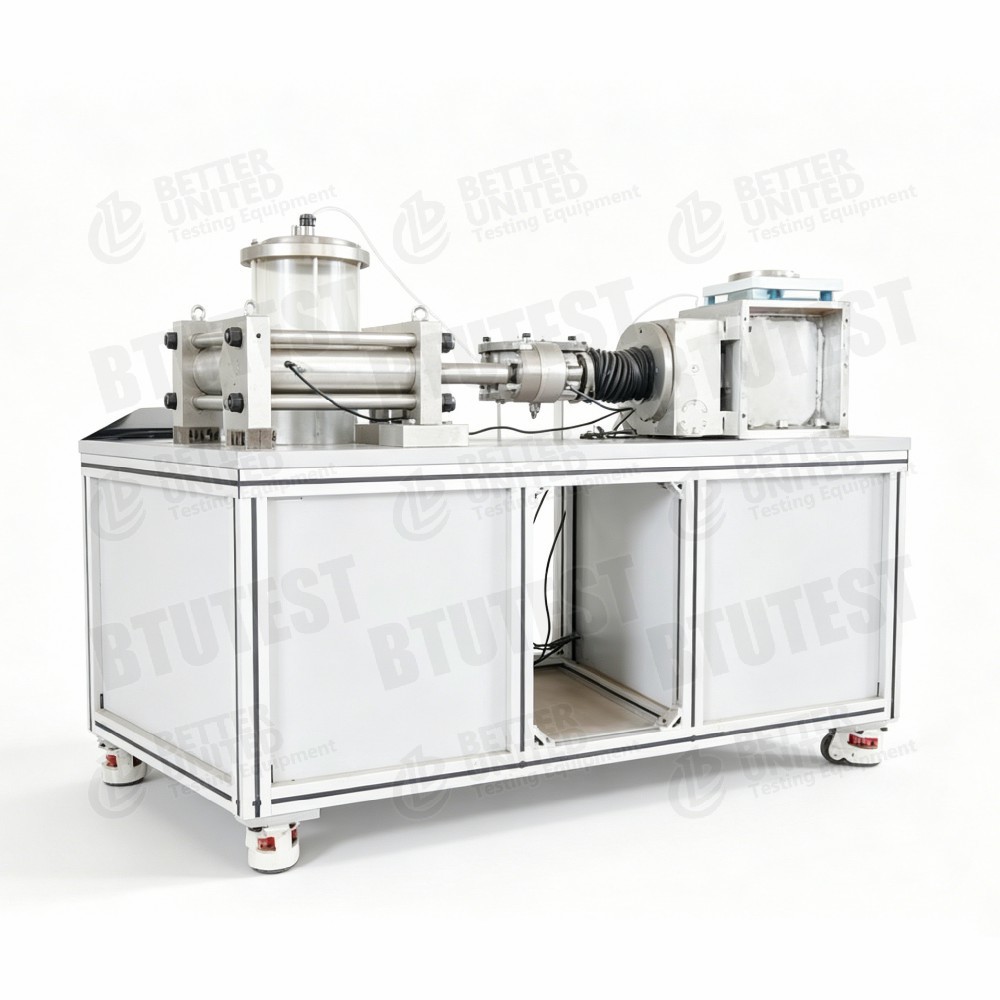

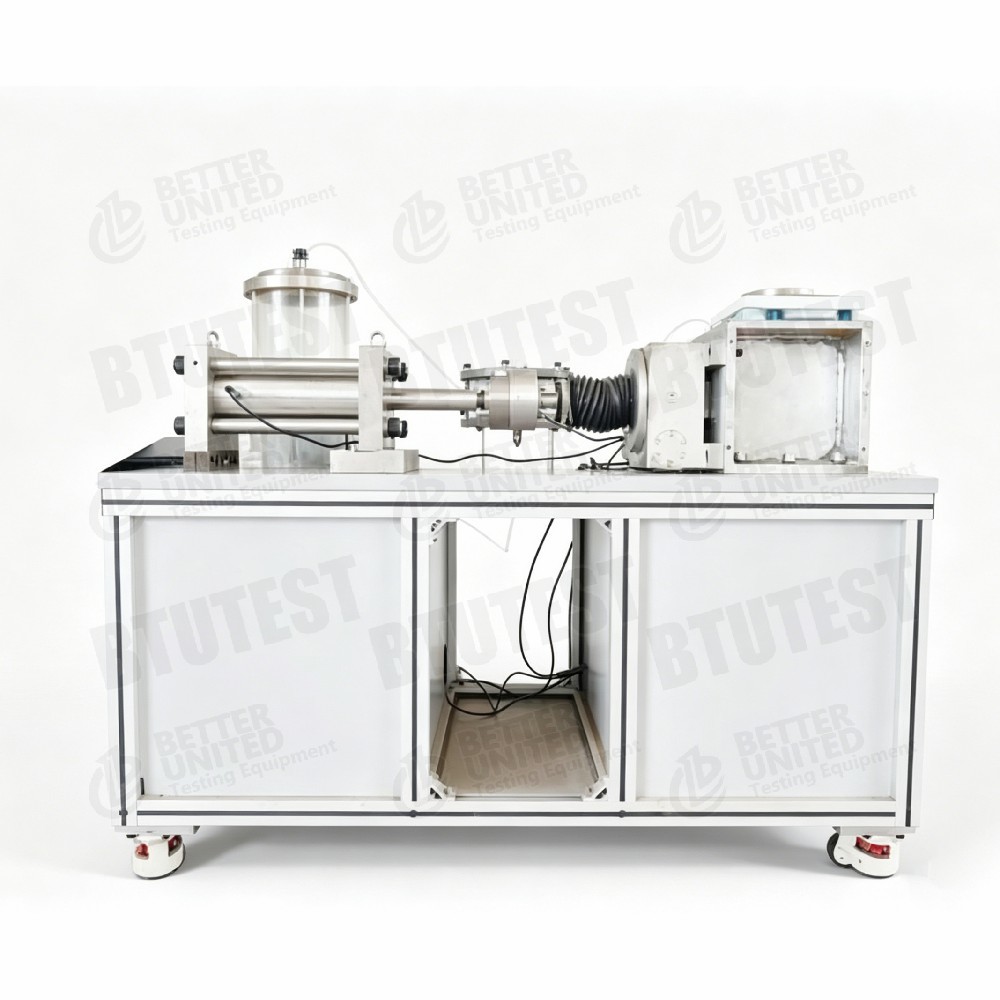

Bei diesem Gerät handelt es sich um einSystem zur Prüfung der chemischen Dehydrierungseigenschaften bei schlammigen Medien (Schlammdruck-Dehydrierungstestgerät), ModellBTU-MCFA-10, wird verwendet, um die Dehydrierungseigenschaften von schlammigen Medien wie Gülle, Schlamm und Rückständen unter der kombinierten Wirkung von mechanischem Druck und chemischer Konditionierung zu untersuchen. Das System besteht im Wesentlichen aus einem Zuführzylinder, einem Zuführladesystem, einer Dehydrierungszelle, einem Servoladesystem, einem Dehydrierungsgewichtsmesssystem, einem Datenerfassungssystem und entsprechender Software. Hauptfunktion: Simuliert den Fest-Flüssig-Trennprozess schlammiger Medien unter mechanischer Filterung und chemischer Konditionierung.

Prüfnormen (International)

• ASTM D1987(Schlammfiltrationstest)
• ISO 11370(Abwasserbehandlung)
• Chinesisch GB/T 31962(Abwasserqualitätsnormen für die Einleitung in kommunale Abwasserkanäle)

Bei diesem Gerät handelt es sich um ein spezielles Testgerät. Die geltenden Normen beziehen sich möglicherweise auf Spezifikationen für die Fest-Flüssig-Trennung und die Leistungsprüfung von Filterpressen.

Spezifikation

Detail

• Zweistufiges Ladedesign–
  • Beschickungssystem: Luftkompressor + pneumatische Präzisionssteuerung (0-0,9 MPa), die verwendet wird, um die Gülle vom Beschickungszylinder in die Entwässerungszelle unter Druck zu setzen.
  • Servoladesystem: 0-200 kN mechanische Belastung, übt axialen Druck (bis zu 20 MPa) auf die schlammigen Medien in der Dehydrierungszelle aus.
• Dehydrationszelle– Edelstahl 304, korrosionsbeständig; Innendurchmesser 80 mm, Hub 100 mm, beständig gegen hohen Druck (20 MPa).
• Dehydrationsgewichtsmessung– Hochpräzise Waage (5000 g / 0,01 g) zur Echtzeitmessung der abgelassenen Flüssigkeitsmasse, zur Berechnung der Dehydrierungsrate und der gesamten Wasserentfernung.
• Porendruckmessung– 0-20 MPa Porendrucksensor zur Überwachung von Porenwasserdruckänderungen in der Aufschlämmung während der Entwässerung, was eine effektive Spannungsanalyse ermöglicht.
• Bereitstellung chemischer Konditionierung– Der Systemname enthält „stress-chemical“, was darauf hindeutet, dass der Aufschlämmung chemische Konditionierungsmittel (Flockungsmittel, Elektrolyte usw.) zugesetzt werden können, um deren Wirkung auf die Entwässerungseffizienz zu untersuchen.
• Softwarefunktionen– Kalibrierung, Parametereinstellung, Echtzeit-Datenerfassung, Datenexport (tgd → txt → Excel) zur bequemen Nachbearbeitung.

Anwendung

• Kommunale Schlammentwässerung– Simulieren Sie die Schlammentwässerung unter mechanischem Druck und chemischer Konditionierung und optimieren Sie die Parameter des Entwässerungsprozesses.
• Verdickung der Rückstände– Bewerten Sie die Entwässerungsleistung von Minenrückstandsschlamm zur Trockenlagerung oder Verfüllung.
• Behandlung von Baggersedimenten– Entwässerungstests für ausgebaggerte Fluss- und Seesedimente.
• Bohrschlammbehandlung– Fest-Flüssig-Trennung von Öl-/Gas-Bohrschlämmen.
• Studien zur chemischen Konditionierung– Untersuchen Sie die Wirkung von Flockungsmitteln, Elektrolyten und anderen Chemikalien auf die Effizienz der Schlammentwässerung.
• Simulation einer Filterpresse– Bereitstellung von Konstruktionsparametern für Plattenfilterpressen, Bandfilterpressen usw.

Vorteile

• Spannungschemische Kopplung– Untersucht gleichzeitig die Auswirkungen von mechanischem Druck und chemischer Konditionierung auf die Entwässerung und simuliert dabei Feldprozesse genau.
• Hohe Belastungskraft (200 kN)– Kann eine Hochdruckfiltration mit einer maximalen Axialspannung von 20 MPa simulieren, geeignet für schwer zu entwässernde Materialien.
• Hochpräzise Dehydrierungsgewichtsmessung– 0,01 g Genauigkeit, genaue Verfolgung der Dehydrierungsrate und der gesamten Wasserentfernung.
• Großer Ladegeschwindigkeitsbereich– 0,00001-10 mm/min, von langsamer Filtration bis hin zu schneller Kompression.
• Überwachung des Porendrucks– Echtzeit-Verständnis des internen Druckverlusts in der Gülle zur Bewertung der Entwässerungseffizienz.
• Korrosionsbeständiges Material– Entwässerungszelle aus Edelstahl 304, geeignet für salzhaltige oder chemisch behandelte Aufschlämmungen.
• Automatisierte Software– Vollautomatische Steuerung, komfortabler Datenexport.

Was Sie wählen sollten

Wählen Sie dieses System oder verwandte Konfigurationen basierend auf den Testanforderungen aus:

Prozessablauf

Beispiel:Chemischer Konditionierungs- und Druckfiltrations-Entwässerungstest für kommunalen Schlamm

• Probenvorbereitung
  • Nehmen Sie eine bestimmte Menge Rohschlamm (oder Rohschlamm) und messen Sie den anfänglichen Wassergehalt.
  • Chemische Konditionierer (z. B. Polyacrylamid PAM) gemäß Testplan zugeben und gleichmäßig vermischen.

• Füttern
  • Gießen Sie die konditionierte Aufschlämmung in den Zufuhrzylinder (5000 ml Fassungsvermögen).
  • Verwenden Sie das Zuführsystem (Luftkompressor + Präzisionspneumatiksteuerung, 0-0,9 MPa), um die Aufschlämmung unter Druck in die Dehydrierungszelle zu bringen.

• Einbau und Abdichtung
  • Stellen Sie sicher, dass der Dichtungskolben, das Rückschlagventil, der Porendrucksensor und die Abflussleitungen der Dehydrierungszelle korrekt angeschlossen sind.
  • Platzieren Sie das Dörrgewicht-Messsystem (Waage) unter dem Ablaufauslass.

• Testparameter einstellen
  • Geben Sie in der Software den Innendurchmesser der Dehydrierungszelle ein (80 mm).
  • Stellen Sie den axialen Belastungsmodus ein: Spannungskontrolle oder Verschiebungskontrolle.
  • Definieren Sie die Belastungssequenz: z. B. konstante Spannung von 5 MPa für 30 Minuten oder konstante Kompressionsrate von 1 mm/min bis zum maximalen Hub.
  • Endbedingungen festlegen: Hub erreicht 100 mm oder Entwässerungsrate fällt unter einen Schwellenwert.

• Starten Sie die Filtration
  • Starten Sie das Servoladesystem. Der Axialkolben bewegt sich nach unten, um Druck auszuüben.
  • Software zeichnet in Echtzeit auf: Axialkraft, Axialverschiebung, Porendruck, abgelassene Flüssigkeitsmasse (Balance).
  • Entwässerungskurven darstellen: entwässerte Masse vs. Zeit, Porendruck vs. Zeit, Spannungsdehnung usw.

• Ende des Tests
  • Stoppt automatisch, wenn voreingestellte Bedingungen erreicht sind.
  • Druck entlasten, entwässerten Filterkuchen entfernen, Endwassergehalt messen.

• Datenverarbeitung
  • Berechnen Sie die Gesamtwasserentfernung, die Entwässerungsrate und den Wassergehalt des Filterkuchens.
  • Analysieren Sie den Zusammenhang zwischen Porendruckverlust und Entwässerungsrate.
  • Vergleichen Sie die Entwässerungseffizienz unter verschiedenen chemischen Konditionierern, Drücken und Beladungsraten.
  • Daten exportieren (tgd → txt → Excel) und einen Bericht erstellen.

Zusammenfassung:Das BTU-MCFA-10 ist ein System zur Prüfung der chemischen Dehydrierungseigenschaften von schlammigen Medien, das sich für die Untersuchung der Druckentwässerung von kommunalem Schlamm, Rückständen, ausgebaggerten Sedimenten und anderen Schlämmen eignet. Zu den Hauptmerkmalen gehören zweistufige Beladung (pneumatische Beschickung + Servodruckfiltration), hochpräzises Entwässerungswiegen, Porendrucküberwachung, eine korrosionsbeständige Entwässerungszelle und vollautomatische Software. Die maximale Axialspannung beträgt 20 MPa, die Belastungskraft 200 kN und das Förderzylindervolumen 5 l. Chemische Konditionierungsstudien können optional hinzugefügt werden, um tatsächliche Filterpressenprozesse zu simulieren. Die Auswahl sollte auf den Materialeigenschaften, dem erforderlichen Druck, der Notwendigkeit einer chemischen Konditionierung und der Größe der Dehydrierungszelle basieren.
