Vorrichtung zur spannungsgesteuerten Ladungskonsolidierung

Produkt-Beschreibung

Geräte zur Konsolidierung der Belastung durch Spannungskontrolle

ModellBTU- STC-1S

Beschreibung

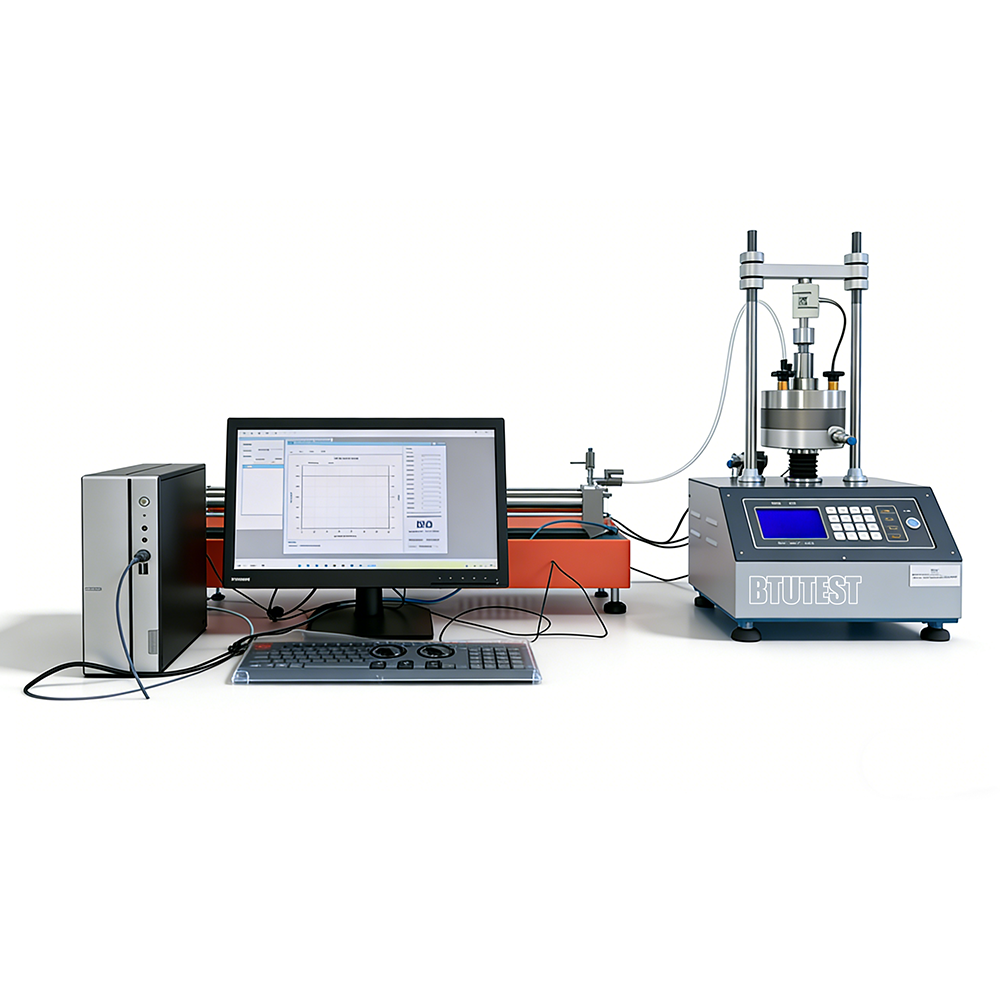

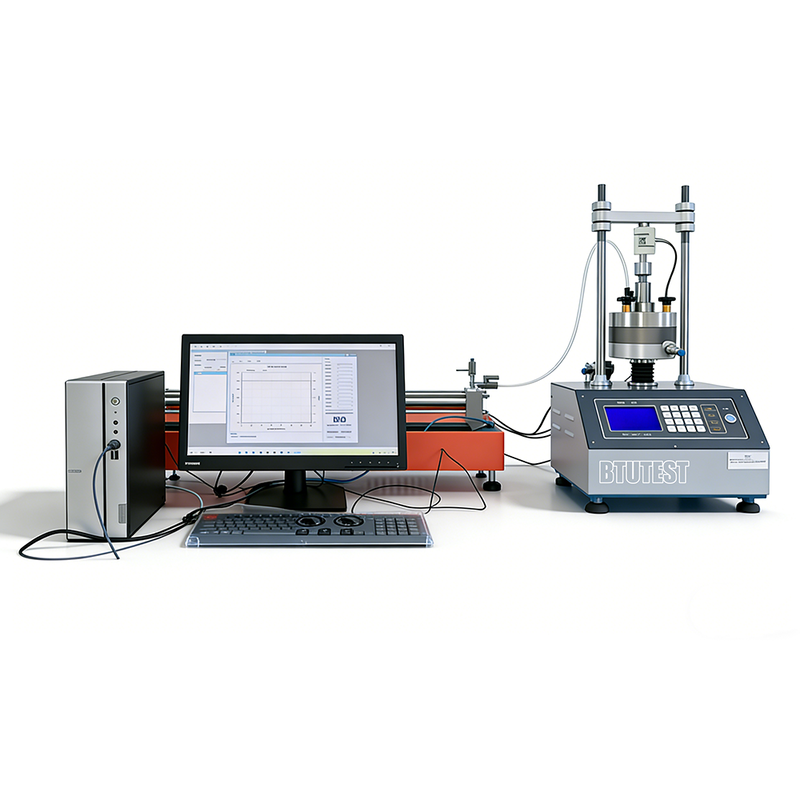

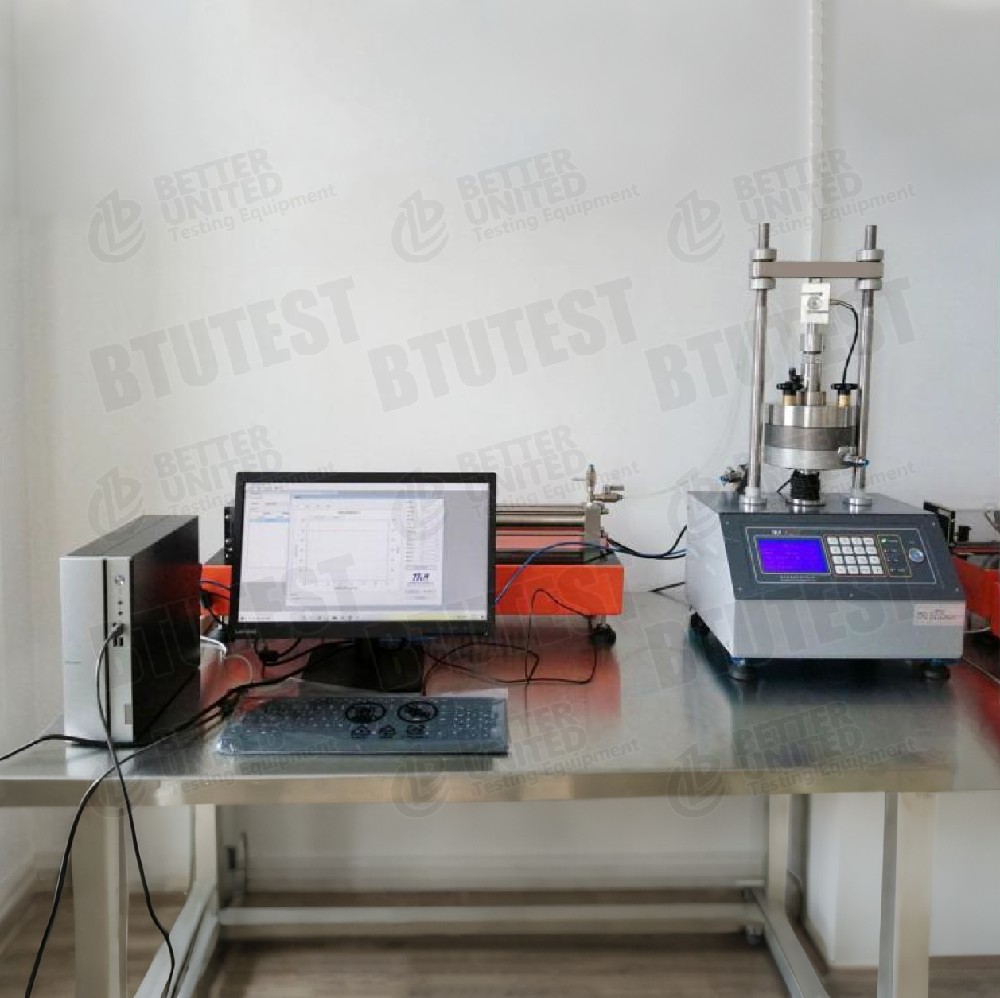

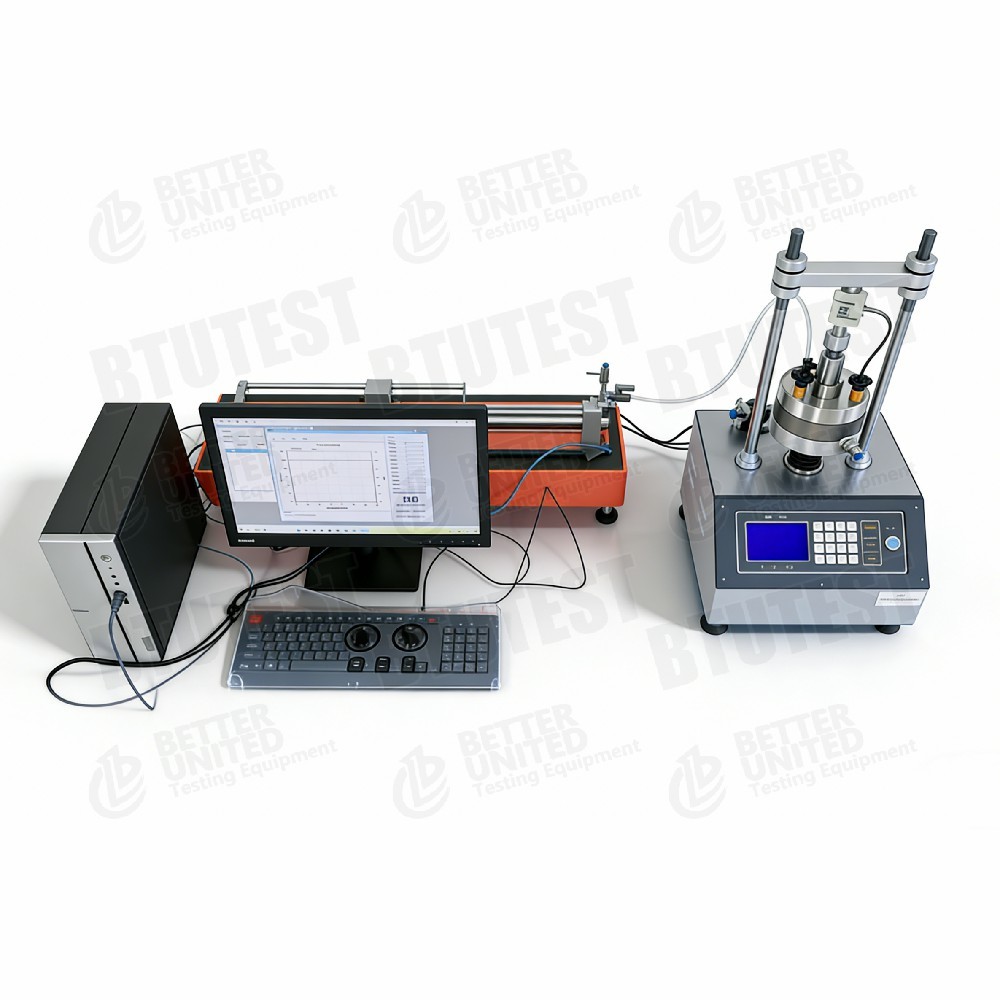

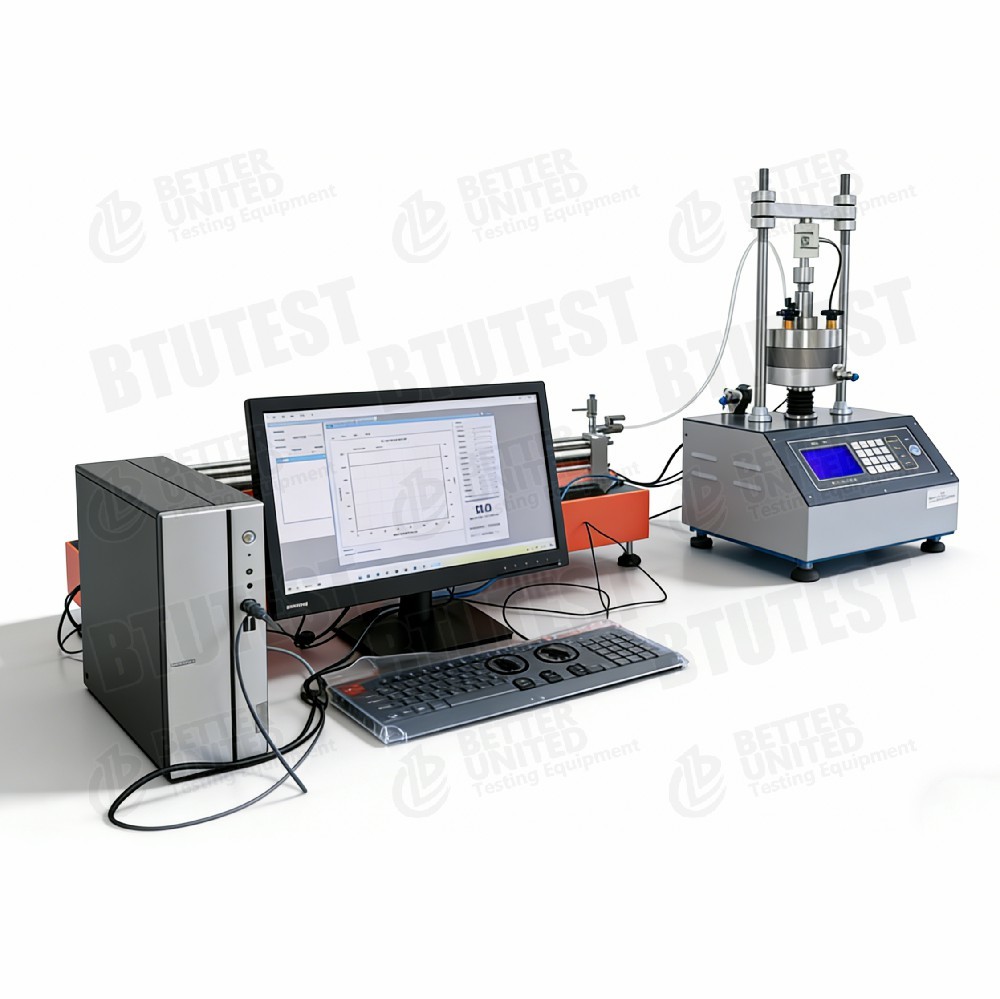

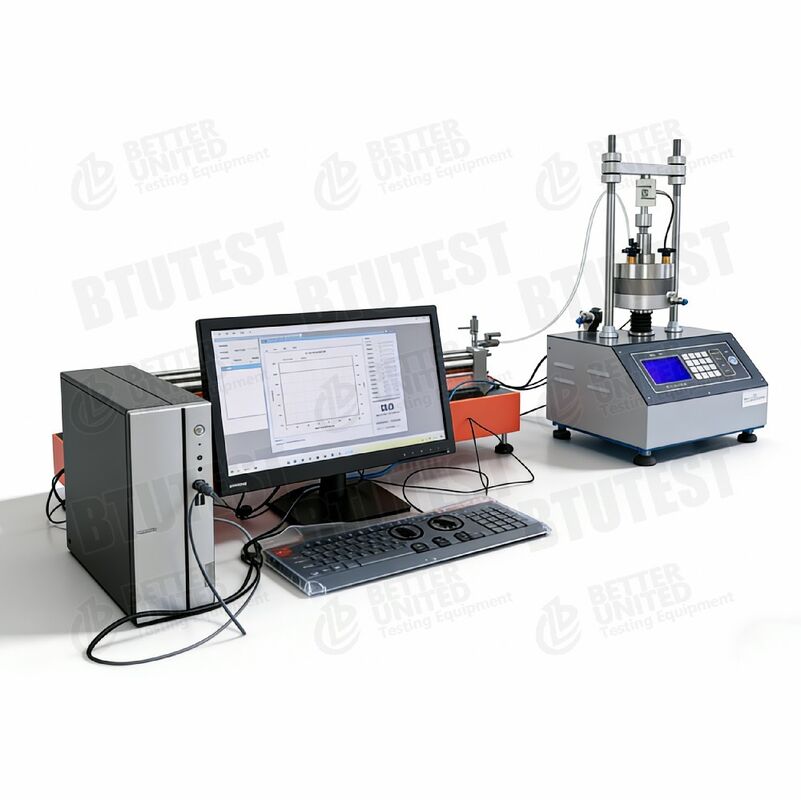

Diese Ausrüstung ist einGeräte zur Konsolidierung von Belastungen mit Spannungskontrolle(konstante Dehnungsrate CRS), ModellBTU- STC-1S, zur Durchführung von belastungsgesteuerten Belastungskonsolidierungstests (CRS) mit Echtzeitmessung des Porendrucks verwendet.

• Probengrößen: Φ61,8 × H20 mm und Φ61,8 × H40 mm
• Lastrahmen: maximale Achskraft 10 kN, eingebauter Vierkanal-Datenlogger
• Belastungszelle: 0-10 kN, Genauigkeit ±0,1% FS
• Porendruckmessgerät: 0 bis 3,2 MPa (Genauigkeit nicht angegeben, angenommen ±0,1% FS)
• mit Computer-basierter Datenerfassung und -steuerungssoftware

Prüfstandards (international)

• mit einer Breite von mehr als 20 mm(Konstante Konzentrationsrate der Belastung CRS)
• ASTM D2435(Ein-dimensionale Konsolidierung CRS ist eine abgeleitete Methode)
• für die Verwendung in Kraftfahrzeugen(Beklemmung von Last-Entladung-Umladung)
• ISO 17892-5(Konsolidierungstest)
• BS 1377-6(Konsolidierungstest)

Die Ausrüstung kann die Anforderungen dieser Normen für die Belastung, Bewegungsmessung, Überwachung des Porendrucks usw. erfüllen.

Spezifikation

> Anmerkung: Der Lastgeschwindigkeitsbereich, die Bewegungsgeschwindigkeit usw. sind nicht angegeben.

Einzelheiten

• Belastung durch Spannungskontrolle (CRS)­ Die Probe wird mit einer konstanten axialen Dehnungsrate (z. B. 0,01 mm/min) belastet und dabei kontinuierlich die axialen Spannungen, Spannungen und Porendruck erfasst, wodurch schnell Konsolidierungsparameter (Cv, Cc,Computer, etc.).
• Zwei Probenhöhen- 20 mm (konventionelle) und 40 mm (längerer Abflussweg).
• Messung des Porendrucks in Echtzeit Überwachung des Porenwasserdrucks während der Konsolidierung, nützlich für die Berechnung von Cv und effektiven Belastungswegen.
• Ein integrierter Vierkanal-Datenlogger¢ gleichzeitig die axialen Belastungen, Verschiebungen, den Porendruck usw. erfassen.
• Maximale Achskraft 10 kN- entspricht einer maximalen Achsspannung von etwa 3,3 MPa (für Ø61,8 mm), geeignet für die meisten Bodenverfestigungstests.
• Hochpräzise Lastzelle¢ ± 0,1% FS, zuverlässige Daten.
• Computersoftware- vollautomatische Prüfsteuerung, Echtzeitanzeige der Spannungs- und Porendruckkurven, automatische Berechnung der Konsolidierungsparameter.

Anwendung

• Schnelle KonsolidierungstestsCRS spart im Vergleich zum herkömmlichen Stufenladen erheblich Zeit und eignet sich für Chargetests.
• Böden mit geringer DurchlässigkeitFür Ton und andere Böden mit geringer Durchlässigkeit liefert das CRS effizient Konsolidierungskoeffizienten.
• Wirksame BelastungsanalyseDie Messung des Porendrucks ermöglicht die Untersuchung effektiver Spannungsänderungen während der Belastung.
• Weichbodenuntergruppen¢ Konsolidierungseigenschaften für die Abwicklungsprognose bewerten.
• Forschung und Lehre- Universitäre Bodenmechaniklabore, Forschungseinrichtungen.

Vorteile

• Schnelle Konsolidierung des CRS¢ kann im Vergleich zur Stufenbelastung mehr als 80% der Prüfzeit sparen.
• Messung des Porendrucks in Echtzeit¢ bietet zusätzliche wirksame Belastungsinformationen, die die Berechnungsgenauigkeit verbessern.
• Zwei Probenhöhen- Flexibilität für verschiedene Forschungszwecke.
• Eingebetteter Datenlogger
• Sensoren mit hoher Präzision- 0,1% FS, die den Anforderungen der Forschung entsprechen.
• Voll automatische Software- Automatische Steuerung, Akquisition, Berechnung, Verringerung menschlichen Fehlers.

Was zu wählen

Diese Ausrüstung auswählen oder auf der Grundlage der Prüfbedingungen mit anderen Modellen vergleichen:

Prozessfluss

Beispiel:CRS-Konsolidierungstest (konstante Dehnungsrate)

• Vorbereitung der Probe
  • Die Proben werden unbeeinträchtigt oder neu geformt mit einem Φ61,8×20 mm oder 40 mm Ring geschnitten.
  • Der ursprüngliche Wassergehalt und die Dichte werden gemessen; gegebenenfalls gesättigt.

• Installation von Proben
  • Die Probe wird in die Konsolidierungszelle (mit porösen Steinen und Filterpapier) gelegt und der Porendrucksensor angeschlossen.
  • Installieren Sie den Sensor.
  • Stellen Sie die Zelle in den Lastrahmen und schließen Sie die axiale Lastzelle an.

• Setze Prüfparameter
  • Wählen Sie in der Software "CRS-Konsolidierungsmodul" aus.
  • Eine konstante Dehnungsrate (z. B. 0,01 mm/min) eingestellt.
  • Es ist notwendig, dass die Fahrzeugklasse in der Anlage mit dem Prüfgerät ausgestattet ist, um die Anforderungen der Regelung zu erfüllen.
  • Einstellungsintervall für die Datenerfassung (z. B. 1 Sekunde).

• Test starten
  • Starten Sie das Servo-Ladungssystem, um den Kolben mit konstanten Geschwindigkeiten nach unten zu drücken.
  • Die Software zeichnet die axialen Kräfte, die axialen Verschiebungen, den Porendruck und die Zeit in Echtzeit auf.
  • Grafiken der Spannungs- und Dehnungskurve und der Porendruck- und Dehnungskurve.

• Haltestand
  • automatisch aufhören, wenn die vorgegebene Belastung oder die maximale axiale Kraft erreicht ist.

• Abbau und Reinigung
  • Entladen, Entfernen der Probe, Wiegen und Trocknen, um den endgültigen Wassergehalt zu messen.
  • Reinigen Sie die Konsolidierungszelle und die Sensoren.

• Datenverarbeitung
  • Auf der Grundlage der CRS-Theorie berechnet die Software automatisch
    • Konsolidierungskoeffizient (Cv) aus Porendruck und Lastgeschwindigkeit
    • Kompressionsindex (Cc), Rebound-Index (Cs)
    • Vorkonsolidierungsdruck (Pc)
    • Durchlässigkeitsfaktor (k) (indirekt)
  • Generiert einen Testbericht.

Zusammenfassung:

• BTU- STC-1Sist ein belastungsgesteuertes Konsolidierungssystem für CRS-Schnellkonsolidierungstests mit einer maximalen Achskraft von 10 kN, Porendruckmessung,und geeignet für die schnelle Bestimmung der Konsolidierungsparameter für feinkörnige Böden.
