Rowe-Konsolidierungsgerät

Produkt-Beschreibung

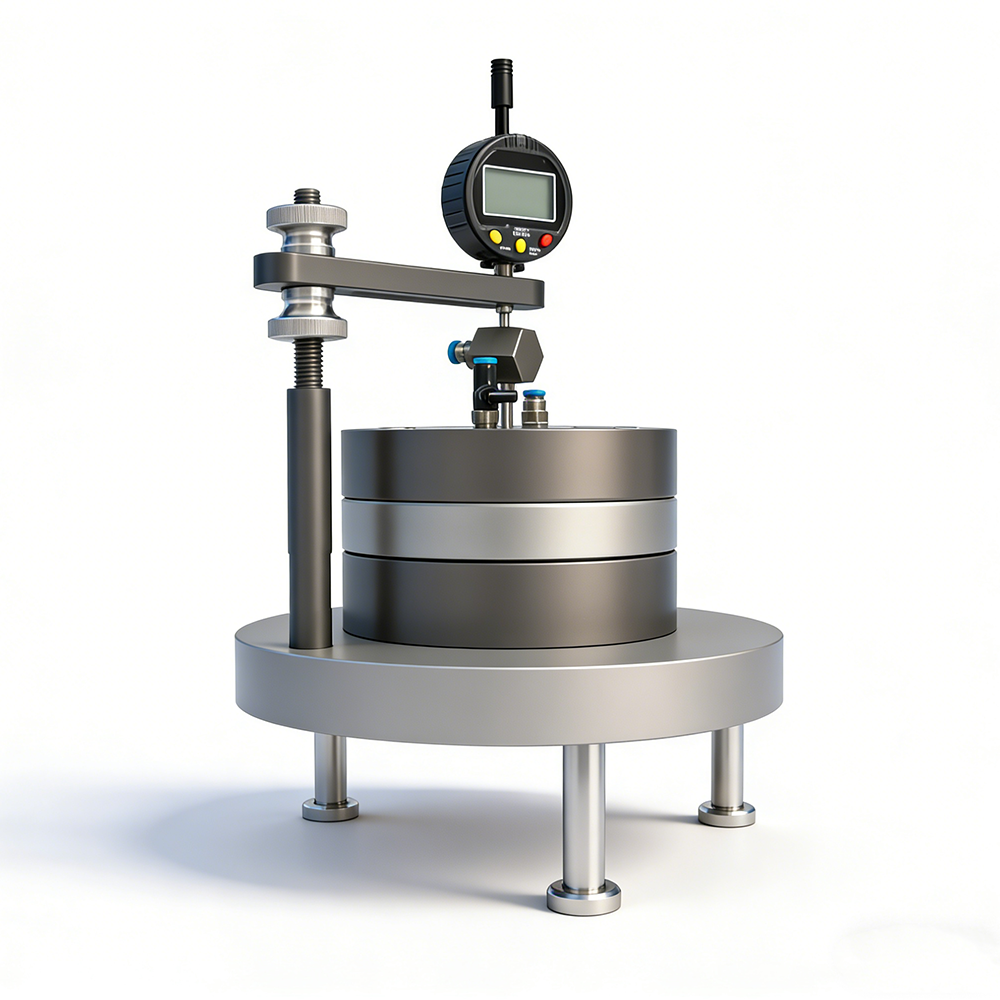

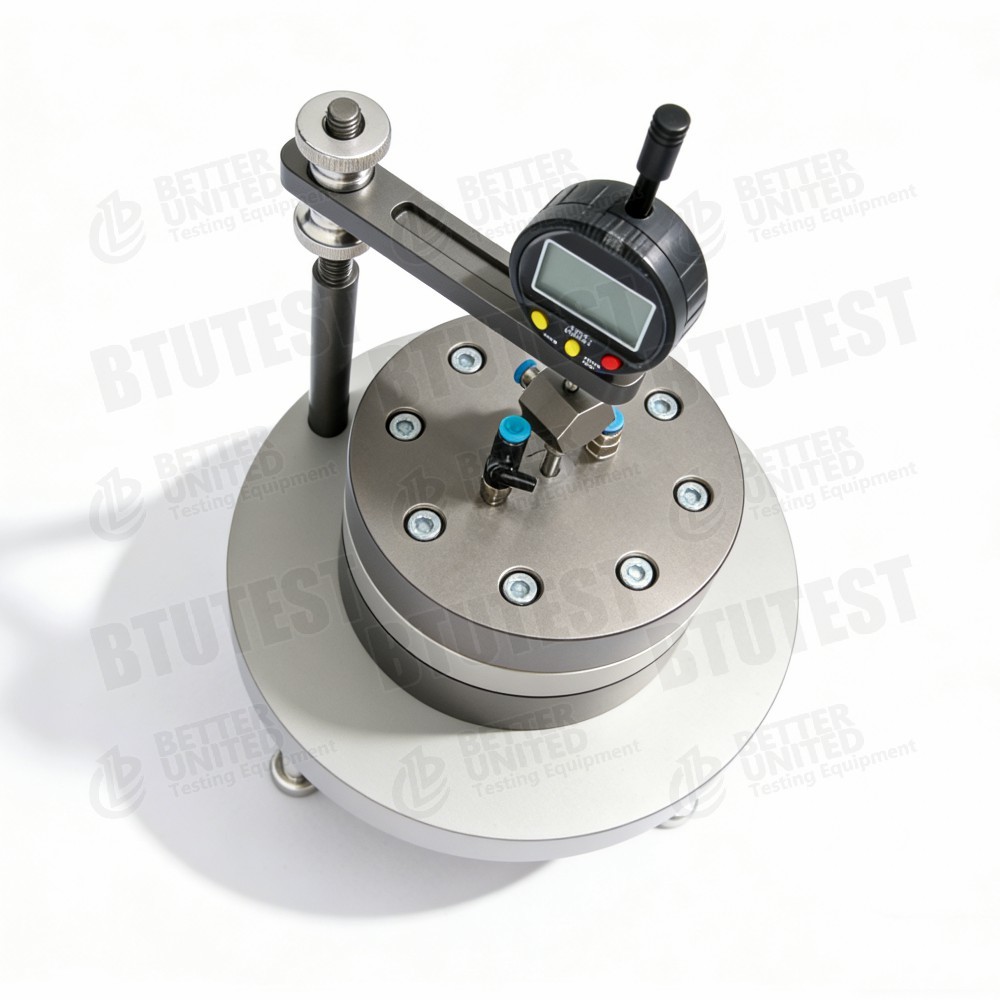

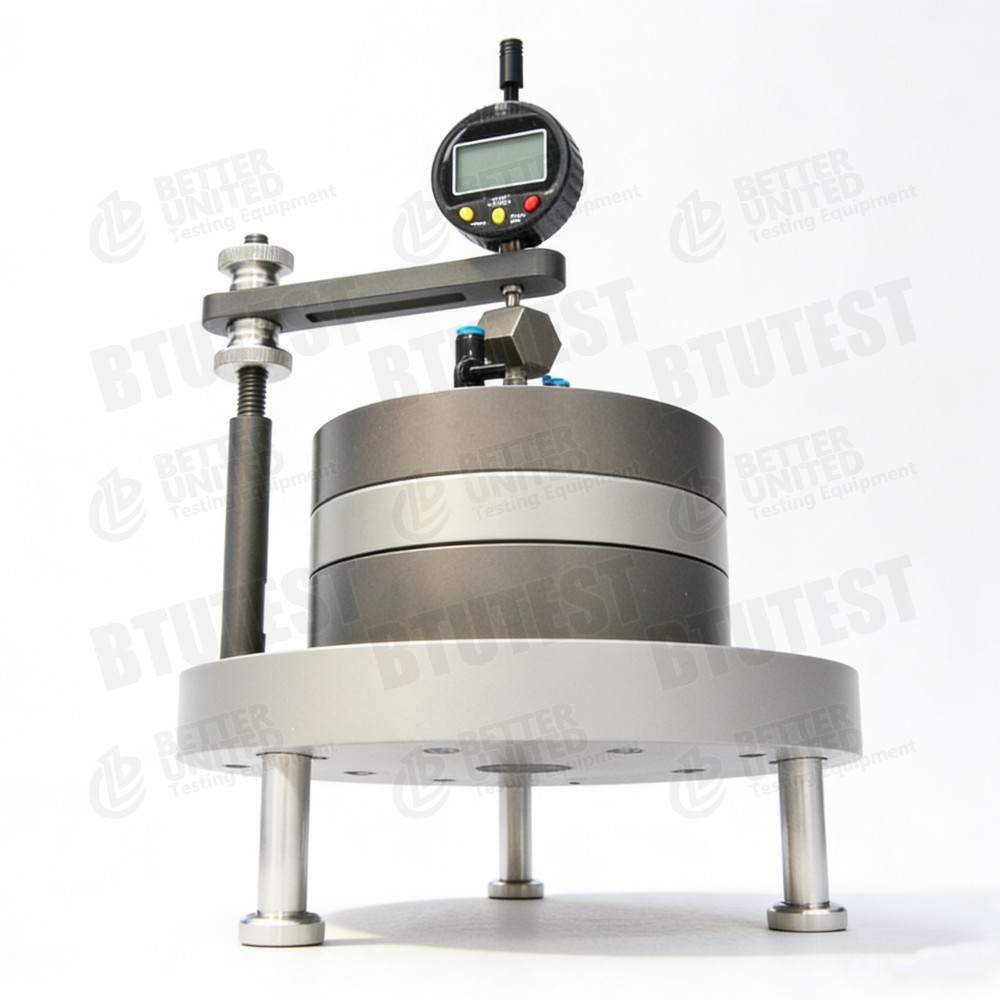

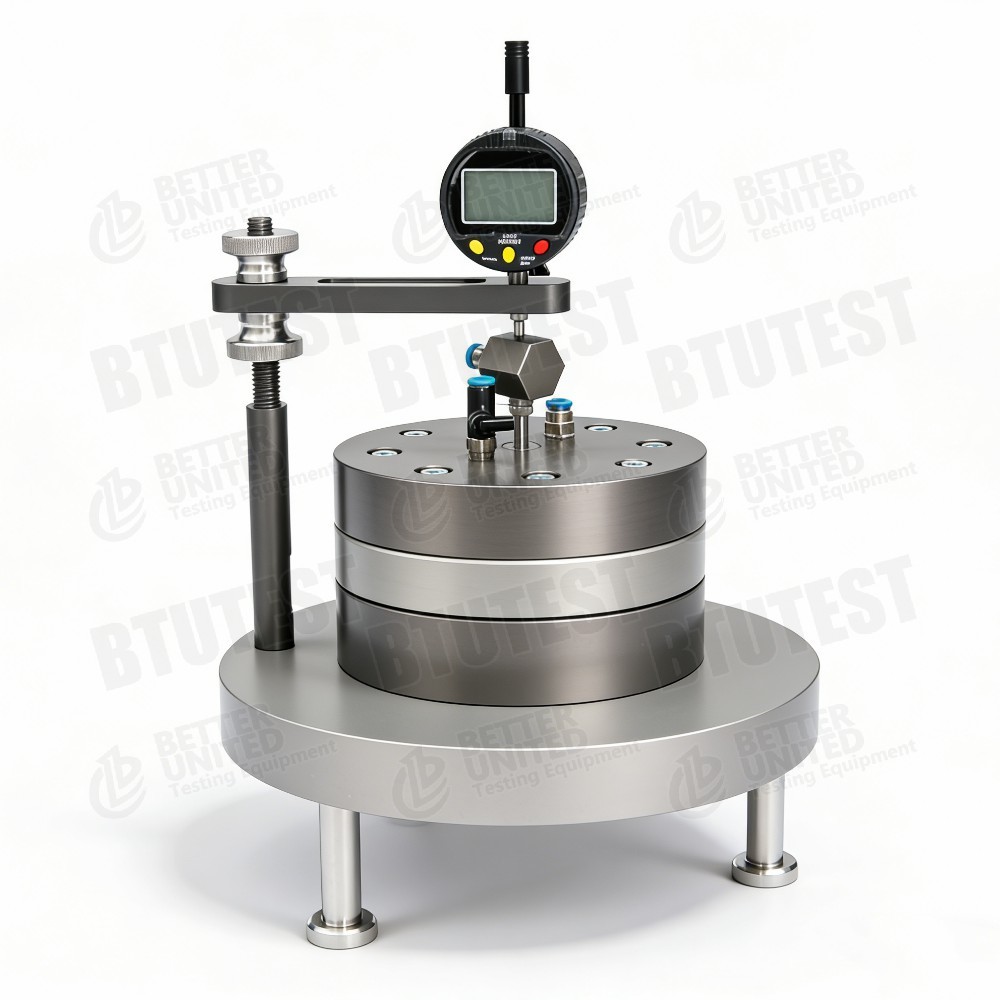

Rowe-Konsolidierungsgerät

ModellBTU-RCA-1

Beschreibung

Bei diesem Gerät handelt es sich um einRowe-Konsolidierungsapparat, ModellBTU-RCA-1, unter Verwendung einer Konsolidierungszelle vom Rowe-Typ. Es können verschiedene Konsolidierungstests durchgeführt werden, darunter Standardkonsolidierung (stufenweises Laden/Entladen), CRS (konstante Belastungsrate), CRL (konstante Belastungsrate), Gegendruck-Sättigungskonsolidierung, langfristige Kriechkonsolidierung (mit Porendruckmessung in Echtzeit) und ein optionales Konsolidierungspermeabilitätsmodul. Hauptmerkmale:

• Probengröße: Φ61,8 mm (Standard-Schneidring)
• Axial- und Gegendruck werden durch Druck-/Volumenregler (2 MPa / 200 cm³) aufgebracht, Genauigkeit ±0,1 % vom Endwert, Mikroprozessorsteuerung mit geschlossenem Regelkreis des Wasserdrucks auf 1 kPa
• Controller mit integrierter 16-Tasten-Membrantastatur (ohne Berührung), unterstützt Druckregelung, Lautstärkeregelung, lineare Belastung usw.
• Messung und Anzeige der Volumenänderung auf 1 mm³ (0,001 cc), Genauigkeit ±0,01 ml
• Porendrucksensor: 2 MPa, Genauigkeit ±0,1 % FS, Auflösung 1 kPa
• Vertikaler Verschiebungssensor: Bereich 0–12,7 mm, Genauigkeit 0,01 mm, mit eigenem LCD (Zoll/mm wählbar), Nulltaste, Stromversorgung über Knopfzelle oder Erfassungssystem
• Lieferung mit computergestützter Datenerfassungs- und Steuerungssoftware (AdvancedGeoLAB-Rowe Consolidation Software), die Gegendrucksättigung, Stufenlastkonsolidierung, CRS, CRL, langfristige Kriechkonsolidierung mit Echtzeit-Porendruckmessung ermöglicht; Das Nachbearbeitungsmodul berechnet automatisch av, Es, Cv, Pc usw. und zeichnet die Quadratwurzel von Zeitkurven, logarithmischen Zeitkurven, e-p-Kurven, e-lg-p-Kurven, H-P-Kurven usw. auf.

Prüfnormen (International)

• ASTM D2435(Eindimensionale Bodenverfestigung)
• ASTM D4186(Constant Rate of Strain Consolidation – CRS)
• ASTM D4546(Laden-Entladen-Neuladen-Konsolidierung)
• ASTM D4767(Triaxiale Kompression – Gegendruck-Sättigungsprinzip ähnlich)
• ASTM D5084(Durchlässigkeitstest – entsprechend Konsolidierungsdurchlässigkeitsmodul)
• ISO 17892-5(Konsolidierungstest)
• BS 1377-6(Konsolidierungstest)

Die Ausrüstung kann die Anforderungen dieser Standards für Beladung, Gegendrucksättigung, Porendruckmessung, CRS/CRL usw. erfüllen.

Spezifikation

Detail

• Rowe-Konsolidierungszelle– Eine Art Konsolidometer mit gleicher axialer Spannung, das über hydraulische oder pneumatische Mittel axialen Druck ausübt, wodurch eine gleichmäßigere Spannungsverteilung und eine geringere Seitenwandreibung erreicht werden und sich für hochpräzise Konsolidierungstests eignen.
• Doppelte Druck-/Volumenregler– Wird verwendet, um axialen Druck und Gegendruck auszuüben (oder den Porendruck zu messen). Jeder Controller ist unabhängig, mit einer Volumenkapazität von 200 cm³ und einer Auflösung von 0,001 cm³ und ermöglicht eine präzise Steuerung von Druck- und Volumenänderungen für Gegendrucksättigung, CRS, CRL und Permeabilitätstests.
• Mikroprozessorsteuerung mit geschlossenem Regelkreis– Genauigkeit der Wasserdruckkontrolle bis zu 1 kPa, deutlich besser als bei herkömmlichen Konsolidierungsmessgeräten.
• Porendruckmessung in Echtzeit– Überwacht kontinuierlich den Porenwasserdruck während der Konsolidierung und wird zur Cv-Berechnung in CRS-Tests und zur effektiven Spannungsanalyse verwendet.
• Hochpräzise Wegmessung– 0,01 mm Auflösung, mit eigenem LCD für einfache Kalibrierung vor Ort.
• Multifunktionstests– Unterstützt Stufenbelastung, CRS, CRL, Kriechen, Gegendrucksättigung und optionale Konsolidierungspermeabilität – alles in einem Gerät.
• Leistungsstarke Software– Vollautomatische Teststeuerung, Echtzeit-Kurvenanzeige, automatische Berechnung von Konsolidierungsparametern und Darstellung verschiedener Standardkurven.
• Optionales Konsolidierungspermeabilitätsmodul– Ermöglicht die Messung des Permeabilitätskoeffizienten während der Konsolidierung, um die k-e-Beziehung zu untersuchen.

Anwendung

• Hochpräzise Konsolidierungsprüfung– Geeignet für die Untersuchung von Verdichtungseigenschaften und Konsolidierungsparametern feinkörniger Böden wie weichem Ton.
• Konsolidierung der Gegendrucksättigung– Verbessert bei Böden mit geringer Durchlässigkeit die Sättigung, um genaue Konsolidierungsparameter zu erhalten.
• CRS schnelle Konsolidierung– Spart Testzeit, geeignet für Chargentests.
• Langfristiges Kriechen– Untersucht das sekundäre Verfestigungsverhalten von Böden.
• Konsolidierungs-Permeabilitäts-Kopplung(optional) – Untersucht Änderungen der Permeabilität während der Kompression.
• Forschung und Lehre– Fortgeschrittene Konsolidierungsforschung in Universitäten und Forschungseinrichtungen.

Vorteile

• Hochpräzise Druckregelung– Genauigkeit der Wasserdruckregelung 1 kPa, Volumenauflösung 0,001 cm³, deutlich besser als herkömmliche Konsolidometer.
• Rowe-Zelle– Geringe Seitenwandreibung, gleichmäßige Spannungsverteilung, zuverlässigere Ergebnisse.
• Doppelte Druck-/Volumenregler– Kann Axialdruck und Gegendruck anwenden oder Volumenänderungen messen – hochintegriert.
• Mehrere Testmodi– Stufenbelastung, CRS, CRL, Kriechen, Gegendrucksättigung, Permeabilität (optional) – alles in einem.
• Porendruckmessung in Echtzeit– Ermöglicht eine effektive Spannungsanalyse und Cv-Berechnung.
• Vollautomatische Software– Automatische Steuerung, Erfassung, Berechnung und Darstellung zur Reduzierung menschlicher Fehler.
• Komfortable Controller-Bedienung– Die integrierte Folientastatur ermöglicht den eigenständigen Betrieb ohne Computer.
• Kostengünstig– Im Vergleich zu herkömmlichen dreiachsigen Konsolidierungssystemen bietet das Rowe-Konsolidierungsmessgerät eine ähnliche Funktionalität bei geringeren Kosten.

Was Sie wählen sollten

Wählen Sie dieses Gerät aus oder vergleichen Sie es anhand der Testanforderungen mit anderen Modellen:

Prozessablauf

Beispiel:Gegendrucksättigung + CRS-Konsolidierungstest

• Probenvorbereitung
  • Schneiden Sie ungestörte oder umgeformte Proben mit einem Ring mit einem Durchmesser von 61,8 mm ab. Höhe typischerweise 20 mm oder 40 mm (je nach Zellenhöhe).
  • Messen Sie den anfänglichen Wassergehalt und die Dichte.

• Musterinstallation
  • Platzieren Sie die Probe mit porösen Steinen und Filterpapier oben und unten in der Rowe-Konsolidierungszelle.
  • Schließen Sie den Porendrucksensor an der Unterseite (oder Oberseite) der Probe an.
  • Schließen Sie den Axialdruckregler und den Gegendruckregler an (falls eine Gegendrucksättigung erforderlich ist).
  • Installieren Sie den vertikalen Verschiebungssensor (nullen Sie ihn).

• Gegendrucksättigung
  • Üben Sie über den Gegendruckregler einen Gegendruck (z. B. 200 kPa) aus und üben Sie dabei eine kleine effektive Spannung (z. B. 5 kPa) aus.
  • Überwachen Sie die Reaktion des Porendrucks und berechnen Sie den B-Wert. wenn B ≥ 0,95, ist die Sättigung abgeschlossen.

• Legen Sie die CRS-Testparameter fest
  • Wählen Sie in der Software „CRS-Konsolidierungsmodul“ aus.
  • Stellen Sie eine konstante Dehnungsgeschwindigkeit ein (z. B. 0,01 mm/min).
  • Stellen Sie die maximale axiale Dehnung (z. B. 20 %) oder den maximalen axialen Druck (2 MPa) ein.
  • Stellen Sie das Datenerfassungsintervall ein (z. B. 1 Sekunde).

• Starten Sie die CRS-Konsolidierung
  • Der Axialdruckregler komprimiert die Probe mit konstanter Geschwindigkeit.
  • Die Software zeichnet Axialkraft, Axialverschiebung, Porendruck und Zeit in Echtzeit auf.
  • Stellt die Spannungs-Dehnungs-Kurve und die Poren-Druck-Dehnungs-Kurve dar.

• Stoppbedingung
  • Stoppt automatisch, wenn die voreingestellte Dehnung oder der maximale Druck erreicht ist.

• Demontage und Reinigung
  • Druck entlasten, Gegendruck abbauen, Probe entnehmen, wiegen und trocknen, um den endgültigen Wassergehalt zu messen.
  • Reinigen Sie die Zelle, die porösen Steine ​​und die Sensoren.

• Datenverarbeitung
  • Basierend auf der CRS-Theorie berechnet die Software automatisch:
    • Konsolidierungskoeffizient (Cv) aus Porendruck und Beladungsrate
    • Kompressionsindex (Cc), Rückprallindex (Cs)
    • Vorverfestigungsdruck (Pc)
    • Durchlässigkeitskoeffizient (k) (indirekt)
  • Zeichnet die e-lg-p-Kurve, die Cv-σ′-Kurve usw. auf.
  • Erstellt einen Testbericht.

Zur schrittweisen Konsolidierung: Legen Sie eine Lastsequenz fest (z. B. 25, 50, 100, 200, 400, 800 kPa); Zeichnen Sie bei jedem Belastungsschritt die Verschiebung und den Porendruck über die Zeit auf. Software berechnet Cv, av usw.
Zur Kriechverfestigung: Wenden Sie eine konstante Last an und zeichnen Sie die Verschiebung und den Porendruck über einen langen Zeitraum auf, um den sekundären Konsolidierungskoeffizienten Cα zu analysieren.
Für Durchlässigkeitstest (optional): Nach der Konsolidierung oder bei einem bestimmten Lastschritt das Entwässerungsventil schließen, eine konstante Druckdifferenz anlegen, die Durchflussrate messen und den Permeabilitätskoeffizienten berechnen.

Zusammenfassung:Das Rowe-Konsolidierungsgerät BTU-RCA-1 ist ein hochpräzises, multifunktionales Konsolidierungstestgerät. Es verwendet eine Rowe-Zelle und zwei Druck-/Volumenregler und unterstützt Gegendrucksättigung, CRS, CRL, Stufenbelastung, Kriechen und optionale Permeabilitätstests. Die Genauigkeit der Druckregelung beträgt 1 kPa, die Volumenauflösung 0,001 cm³, mit vollautomatischer Software. Es eignet sich für fortgeschrittene Konsolidierungsstudien feinkörniger Böden, insbesondere für Forschungsprojekte, die eine hohe Präzision erfordern. Beachten Sie den maximalen Druck (2 MPa) und die Probengröße (nur Ø61,8 mm); Wenn ein höherer Druck oder größere Proben erforderlich sind, sollten andere Geräte in Betracht gezogen werden.
