KO-Konsolidierungsgerät

Produkt-Beschreibung

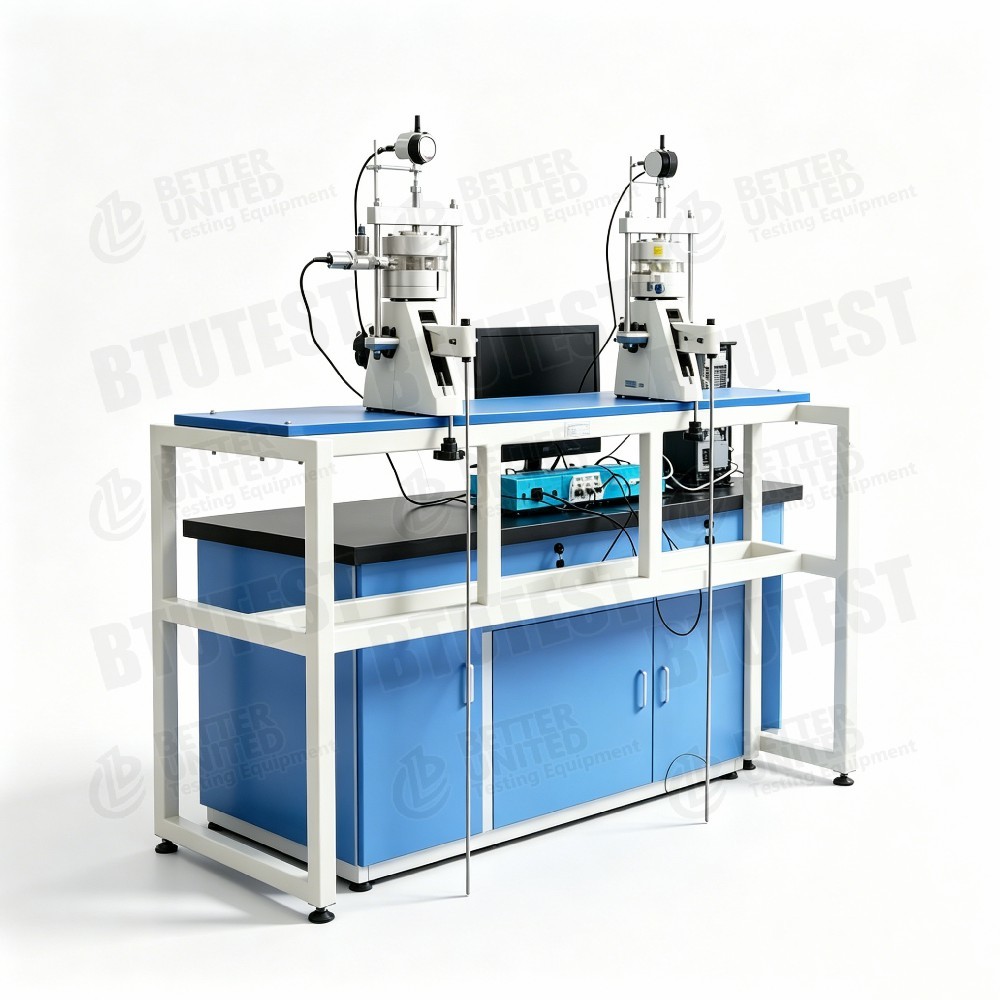

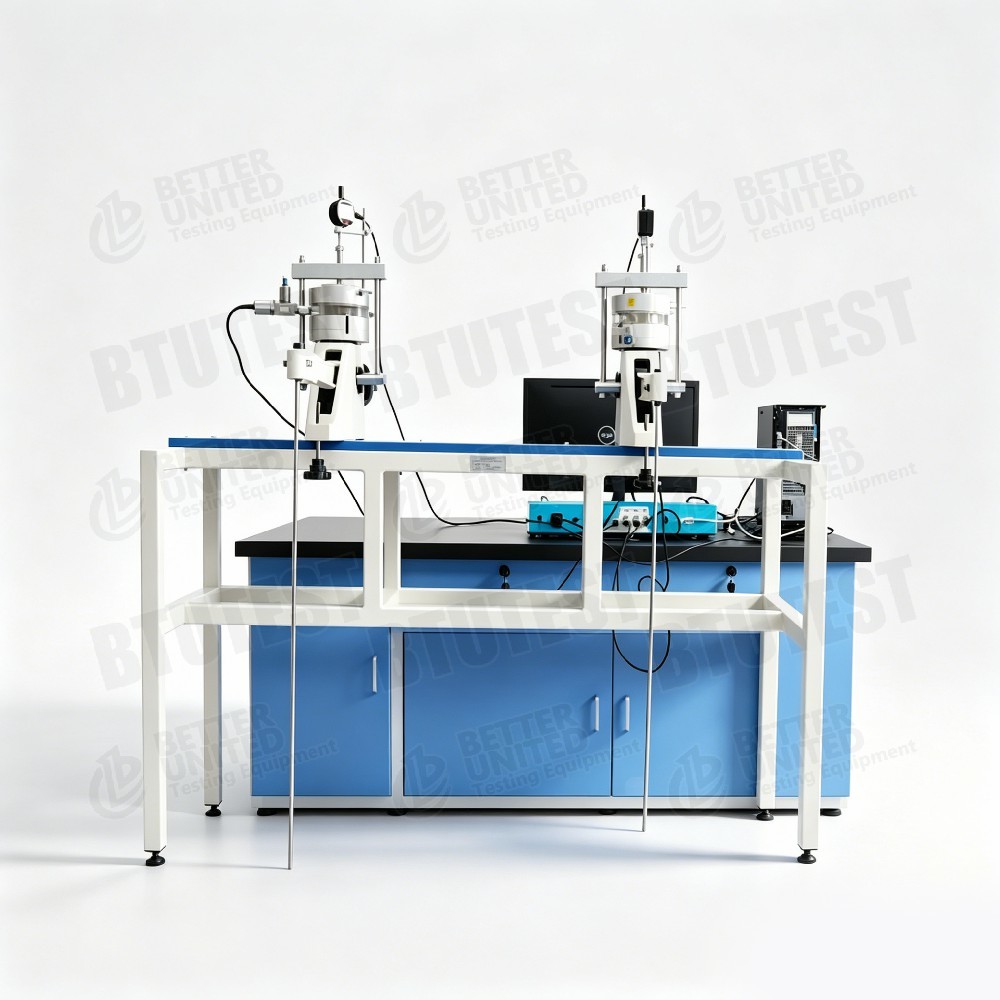

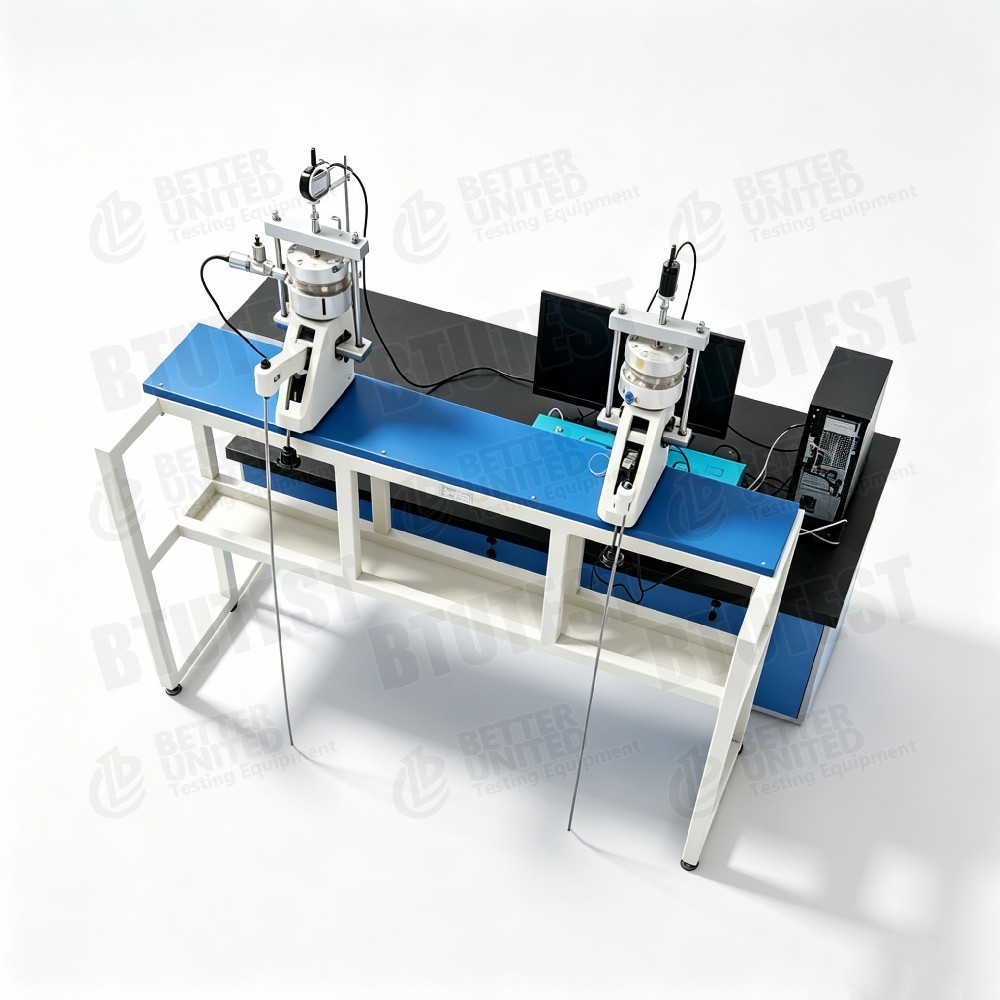

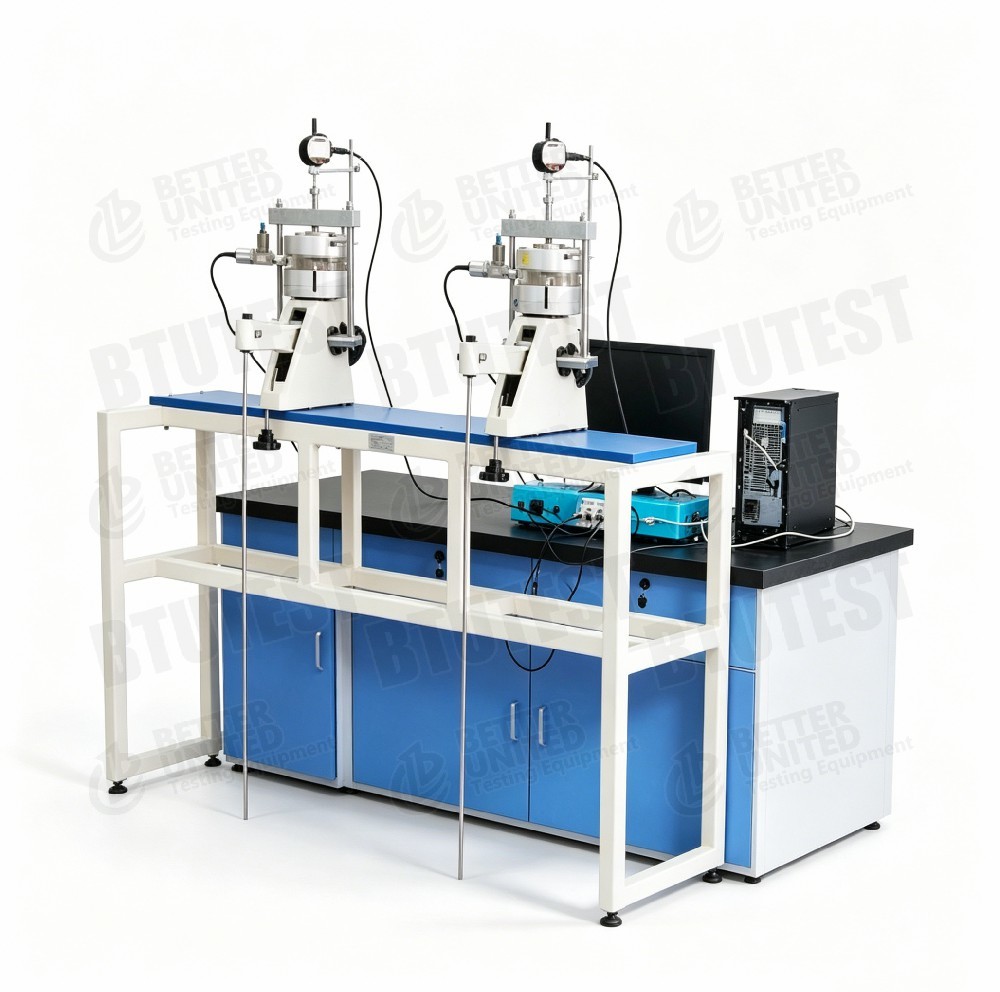

KO-Konsolidierungsgerät

ModellBTU- STC-KO

Beschreibung

Diese Ausrüstung ist einKO-Konsolidierungsgeräte, ModellBTU- STC-KO, zur Bestimmung derBodendruckkoeffizient im Ruhezustand (K0)der Bodenproben mit einem Durchmesser von Ø61,8 mm. Der seitliche Druck wird ohne seitliche Dehnung mit einem Porendruckmessgerät (oder einem seitlichen Drucksensor) gemessen.Es wird hauptsächlich zur Untersuchung der Kompressionsmerkmale von Boden unter seitlicher Beschränkung verwendet., die K0-Werte für die Berechnungen der Siedlung und die Erddruckanalyse liefern.

Systemübersicht: Die KO-Festungsanlage dient zur Bestimmung des Bodendruckkoeffizienten im Ruhezustand für Bodenproben von Ø61,8 mm.Der seitliche Druck kann mit einem Porendruckmessgerät gemessen werden.

Prüfstandards (international)

• ASTM D2435(Ein-dimensionale Konsolidierung K0-Bedingungen können abgeleitet werden)
• mit einer Breite von mehr als 20 mm(CRS-Konsolidierung K0-Messung möglich)
• ASTM D4767(Triaxialkompression K0 Konsolidierung)
• ISO 17892-5(Konsolidierungstest)
• BS 1377-6(Konsolidierungstest)
• Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Anlage, bei der die Anlage eingesetzt wird.(Standard für Bodenprüfmethoden umfasst die K0-Prüfung)

Die Ausrüstung kann die Anforderungen dieser Normen für die Messung des seitlichen Drucks, der axialen Belastung, der Bewegung usw. erfüllen.

Spezifikation

Anmerkung: Der Screenshot enthält keine Angaben zum maximalen Achsdruck, zur Belastungsmethode (Lever/Servo), zum Bereich des seitlichen Drucksensors, zur Genauigkeit usw.

Einzelheiten

• K0 KonsolidierungsprinzipBei vollständiger seitlicher Zurückhaltung (Null seitliche Belastung) wird auf die Probe ein axialer Druck ausgeübt und der seitliche Druck (σ h) gemessen. Der Koeffizient des Erddrucks in Ruhe ist K0 = σ_h / σ_v.
• Größe der ProbeDurchmesser 61,8 mm, Höhe 40 mm (Höhe-Durchmesser-Verhältnis ≈0).65, üblich für K0-Konsolidierungstests).
• Messung der Achsverschiebung Reichweite 12,7 mm, Auflösung 0,01 mm (10 μm), so dass eine präzise Kompressionsaufzeichnung möglich ist.
• Versiegelung der Druckzelle- Bei Nenndruck kein Leck, Volumenänderung < 0,20 ml (sehr geringe Volumenänderung, die seitliche Steifigkeit gewährleistet).
• Seitliche Druckmessung Verwenden eines Porendruckmessers (an einen seitlichen Drucksensor oder an einen Flüssigkeitsdrucksensor angeschlossen).
• Geeignete Materialien️ Feinkörnige Böden (Ton, Schlammton), die üblicherweise für die Bestimmung von K0 im gesättigten Boden verwendet werden.

Anwendung

• Berechnung der Stiftungsabwicklung K0-Werte werden für die Ansiedlungsschätzung von normal konsolidierten und überkonsolidierten Böden verwendet (z. B. K0-Konsolidierungstestmethode).
• Berechnung des ErddrucksK0 ist für die Berechnung des Ruheerdrucks auf Stützwänden, Kellerwänden usw. erforderlich.
• Parameter des Konstitutionsmodells️ Bereitstellung des K0-Parameters für Modelle wie Modified Cam Clay.
• Laboruntersuchungen- Forschungseinrichtungen und Universitätslaboratorien für Bodenmechanik.
• Numerische Validierung des Modells¢ Lieferung von Labor-K0-Werten für die Kalibrierung von Endelementmodellen.

Vorteile

• Spezialisierte K0-Konsolidierung- spezielle Konstruktion zur Messung des Bodendruckkoeffizienten im Ruhezustand, kompakte Struktur.
• Hochgenaue Messung der Verschiebung- 0,01 mm Auflösung, die den Anforderungen an die Genauigkeit der Verformung der Konsolidierung entspricht.
• Gute Dichtung Volumenänderung der Druckzelle < 0,20 ml, die eine seitliche Zurückhaltung gewährleistet (ca. Null seitliche Belastung).
• Einfacher BetriebDer seitliche Druck kann direkt mit einem Porendruckmessgerät gemessen werden.
• Standardgröße der ProbeØ61,8 mm ist eine übliche Größe, die die Probenvorbereitung und den Vergleich erleichtert.
• Vereinbarkeit- Kann mit verschiedenen Ladesystemen verwendet werden (Lever, Servo usw., separat erhältlich).

Was zu wählen

Diese Ausrüstung ist auszuwählen oder mit anderen Konfigurationen zu vergleichen, basierend auf den Prüfungsanforderungen:

Prozessfluss

Beispiel:Standard-K0-Festung zur Konsolidierung (Schrittbelastung, gesättigter Ton)

• Vorbereitung der Probe
  • Schneiden Sie ungestörte oder umgeformte Tonproben mit einem Ø61,8×40 mm-Ring.
  • Sättigung (Vakuum- oder Gegendrucksättigung), Messung des anfänglichen Wassergehalts und der Dichte.

• Installation von Proben
  • Die Probe wird in die Druckzelle des K0-Consolidometers mit porösen Steinen oben und unten gelegt.
  • Installieren Sie den Achsverschiebungssensor (Null).
  • Das seitliche Druckmesssystem (Porendruckmesser oder seitlicher Drucksensor) anschließen und die Druckzelle entlüften.
  • Die Druckzelle ist in den Laderahmen zu platzieren (z. B. in einem separaten Hauptrahmen des Konsolidiometers).

• Anfänglicher Sitzdruck
  • Es wird ein kleiner Achsdruck (z. B. 5 kPa) ausgeübt und die anfängliche Achsverschiebung und der seitliche Druck aufgezeichnet.

• Setze Prüfparameter
  • Die Belastungsfolge ist festzulegen (z. B. 25, 50, 100, 200, 400, 800 kPa).
  • Die Dauer für jede Laststufe beträgt typischerweise 24 Stunden oder bis die Konsolidierung stabil ist (Verlagerungsänderung < 0,01 mm pro Stunde).
  • Festlegen von Datenerfassungsintervallen (z. B. 0.1, 1, 10, 60 Minuten).

• Test starten
  • Der erste Schritt der axialen Belastung wird angewendet.
  • Erfassung der axialen Verschiebung und des seitlichen Drucks in Echtzeit.
  • Bei jeder Laststufe, nachdem sich die axiale Verschiebung stabilisiert hat, wird der seitliche Druck erfasst.

• Berechnung von K0
  • Für jede Laststufe ist K0 = seitlicher Druck (σh) /axaler Druck (σv).
  • Grafik K0 vs. σ_v Kurve.

• Ende und Zerlegung
  • Nach der Prüfung entladen und entfernen Sie die Probe.
  • Reinigen Sie die Druckzelle und die Sensoren.

• Datenverarbeitung
  • Berechnen Sie die K0-Werte für jede Laststufe; nehmen Sie den Durchschnitt oder analysieren Sie den Trend.
  • Für normal konsolidierte Böden kann für die Überprüfung K0 ≈ 1 sin φ′ (Jaky-Formel) verwendet werden.
  • Erstellen Sie einen Testbericht.

Wenn die Ausrüstung mit einemServobelastungssystem, kann es CRS oder automatisches Stufenladen mit Echtzeit-Seitendruckmessung durchführen, wodurch die Effizienz verbessert wird.

Zusammenfassung:Der BTU-STC-KO ist ein spezielles K0-Konsolidierungssystem zur Bestimmung des Erddruckkoeffizienten bei Ruhe von Ø61,8×40 mm Bodenproben.Die Messung ist durch eine gut versiegelte Druckzelle (Volumenänderung < 0) zu erledigen..20 ml). Der Seitendruck wird mittels eines Porendruckmessers oder eines Seitendrucksensors gemessen.und Festlegung der Parameter des konstitutiven ModellsEs ist zu beachten, daß das Belastungssystem (z. B. ein Konsolidiometer-Lastrahmen) separat geliefert werden muß; wenn eine hochdruckende automatische Belastung erforderlich ist, kann ein Servosystem hinzugefügt werden.Das Gerät ist nur für feinkörnige Böden ausgelegt, mit einer festen Probengröße.
