Automatisches uneingeschränktes Kompressionsgerät

Produkt-Beschreibung

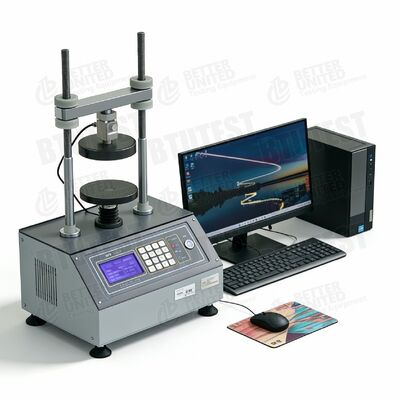

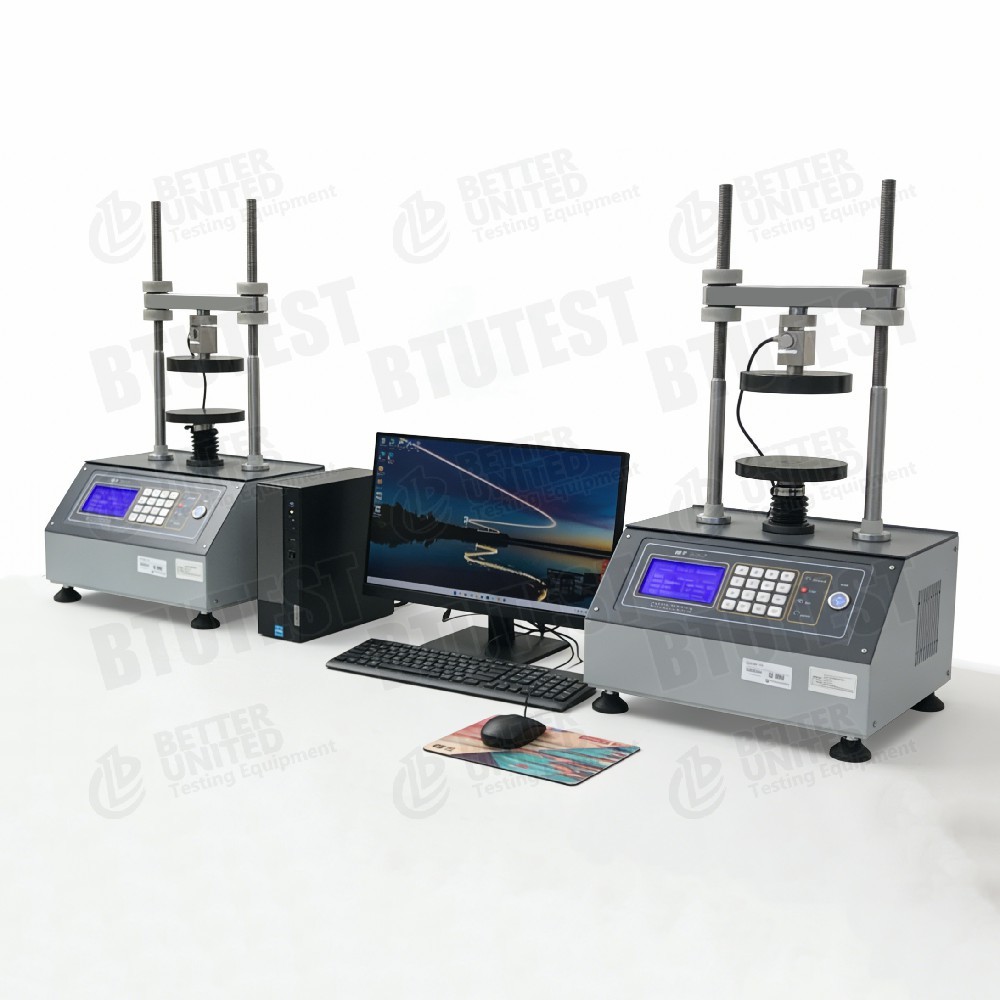

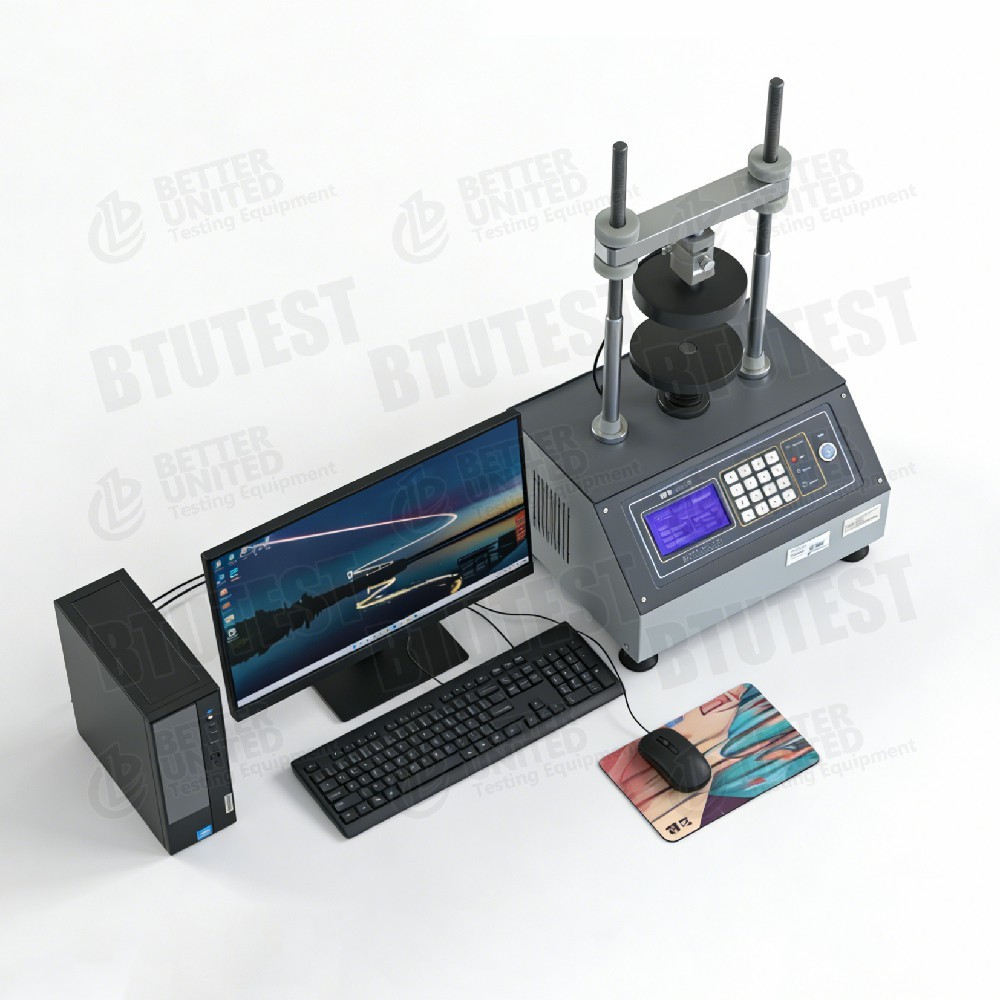

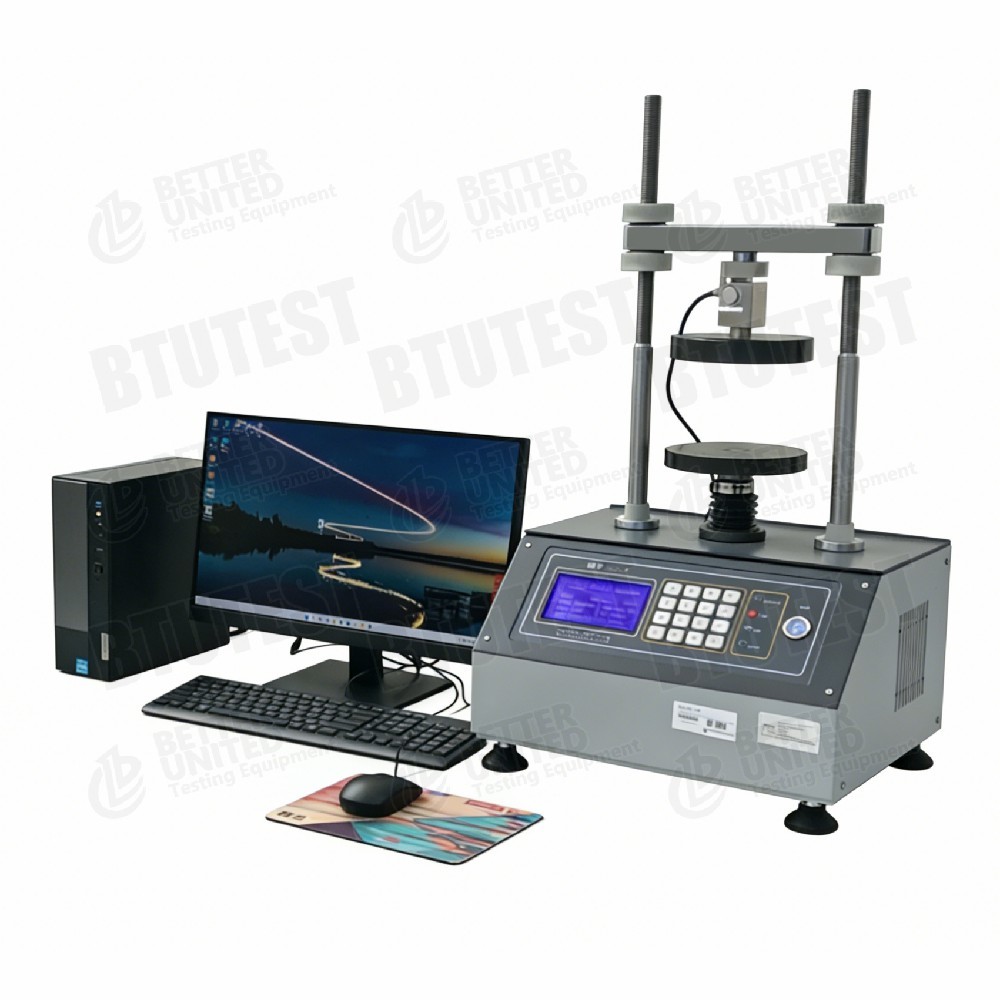

Automatisches uneingeschränktes Kompressionsgerät

1. Beschreibung

Bei diesem Gerät handelt es sich um einVollautomatisches uneingeschränktes Kompressionsgerät (BTU-WXY-Serie), einschließlich der Modelle WXY-1F, WXY-3F und WXY-6F. Es wird hauptsächlich zur Prüfung der einachsigen Druckfestigkeit in der Geotechnik eingesetzt (d. h. einachsiger Druckversuch ohne Begrenzungsdruck). Das Gerät ermöglicht eine vollautomatische Steuerung, Datenerfassung und -verarbeitung während des gesamten Tests, die Echtzeitanzeige verschiedener Kurven sowie die automatische Erstellung standardkonformer Testtabellen und -kurven.

2. Teststandards

• ASTM D2166 (Unbegrenzter Druckfestigkeitstest)
• BS 1377: Teil 7 (britischer Standard)
• ISO 17892-2 (Geotechnische Laborprüfung)
• SL 237-1999 (chinesische Spezifikation für Bodentests)
• JGS 0523 (japanische Bodentestmethode)

3. Spezifikation (Parameter)

4. Einzelheiten (technische Details)

lProbengröße: Max. Ø101 mm × H200 mm, eine Standardgröße für uneingeschränkte Tests.

lAxialkraftbereiche: Drei optionale Kapazitäten – 10 kN, 30 kN, 60 kN – ermöglichen die Auswahl eines geeigneten Lastbereichs basierend auf der Bodenstärke, um die Messgenauigkeit zu verbessern.

lSchergeschwindigkeit: 0,00001 ~ 6 mm/min, großer einstellbarer Bereich, unterstützt sowohl extrem langsame Kriechfehlertests als auch herkömmliche Geschwindigkeiten (z. B. 1–2 mm/min) für Standardtests.

lSoftwarefunktionen:

u Vollautomatische Steuerung der Schergeschwindigkeit und des Ladevorgangs

u Echtzeiterfassung und Anzeige von Verschiebungen, Spannungen, Dehnungen und anderen Kurven

u Automatische Generierung normgerechter Tabellen und Kurven nach der Prüfung

u Unterstützt den Datenexport und das Drucken

5. Bewerbung

lStraßen- und Untergrundbau: Bestimmen Sie die uneingeschränkte Druckfestigkeit von Böden, um die Tragfähigkeit zu bewerten

lHang- und Aushubtechnik: Erhalten Sie undränierte Scherfestigkeit

lBewertung weicher Böden: Qualitätskontrolle von weichen Tonen und verdichteten Schüttungen

lMaterialvergleich: Festigkeitsvergleichstests verschiedener stabilisierter Böden (mit Zement/Kalk behandelte Böden)

lLehrlabore: Grundlegende experimentelle Anleitung zur Bodenmechanik

6. Vorteile

lVollautomatischer Betrieb: Kein manueller Eingriff für Schergeschwindigkeit oder Datenaufzeichnung erforderlich, wodurch die Testeffizienz und Wiederholbarkeit verbessert wird

lWählbare Lastbereiche(10/30/60kN): Verschiedene Modelle decken unterschiedliche Festigkeitsbereiche ab; Alternativ kann eine einzelne Einheit mehrere Bereiche abdecken, indem die Sensoren ausgetauscht werden (je nach Konfiguration).

lUltra-Low-Speed-Fähigkeit: 0,00001 mm/min zur Untersuchung von Versagensprozessen oder Kriechverhalten

lHochintegrierte Software: Von der Kontrolle und Erfassung bis zur Berichterstellung – alles in einem, wodurch betriebliche Hürden gesenkt werden

lKompaktes Design: Einfacher als dreiachsige Geräte, geeignet für Feldlabore oder Schnelltests

7. Was Sie wählen sollten (Auswahlhilfe)

8. Prozessablauf

1.Probenvorbereitung→ Bereiten Sie eine zylindrische Bodenprobe von Ø101×H200 mm vor (ungestört oder umgeformt)

2.Probe montieren→ Platzieren Sie die Probe mittig auf der unteren Platte; Stellen Sie die obere Platte so ein, dass sie die Probenoberfläche berührt (wenden Sie eine minimale anfängliche Sitzlast an).

3.Parametereinstellung→ Schergeschwindigkeit einstellenund Datenerfassungshäufigkeit in der Software

4.Test starten→ Das System wendet automatisch eine Axiallast mit der eingestellten Geschwindigkeit an und erfasst Axialkraft und Verschiebung in Echtzeit

5.Datenüberwachung→ Die Software zeichnet die Spannungs-Dehnungs-Kurve, die Axialkraft-Zeit-Kurve usw. in Echtzeit auf

6.Fehlerermittlung→ Stoppen Sie, wenn auf eine Spitzenspannung eine weitere Belastung bis zu einer axialen Dehnung von 15–20 % folgt oder wenn die Probe ein offensichtliches Versagen zeigt

7.Ergebnisverarbeitung→ Berechne die eingespannte Druckfestigkeit qu; Berechnen Sie bei Bedarf die undrainierte Scherfestigkeit Su = qu/2

8.Berichtsausgabe→ Software generiert automatisch normgerechte Tabellen und Spannungs-Dehnungs-Kurven; unterstützt Drucken oder Exportieren
