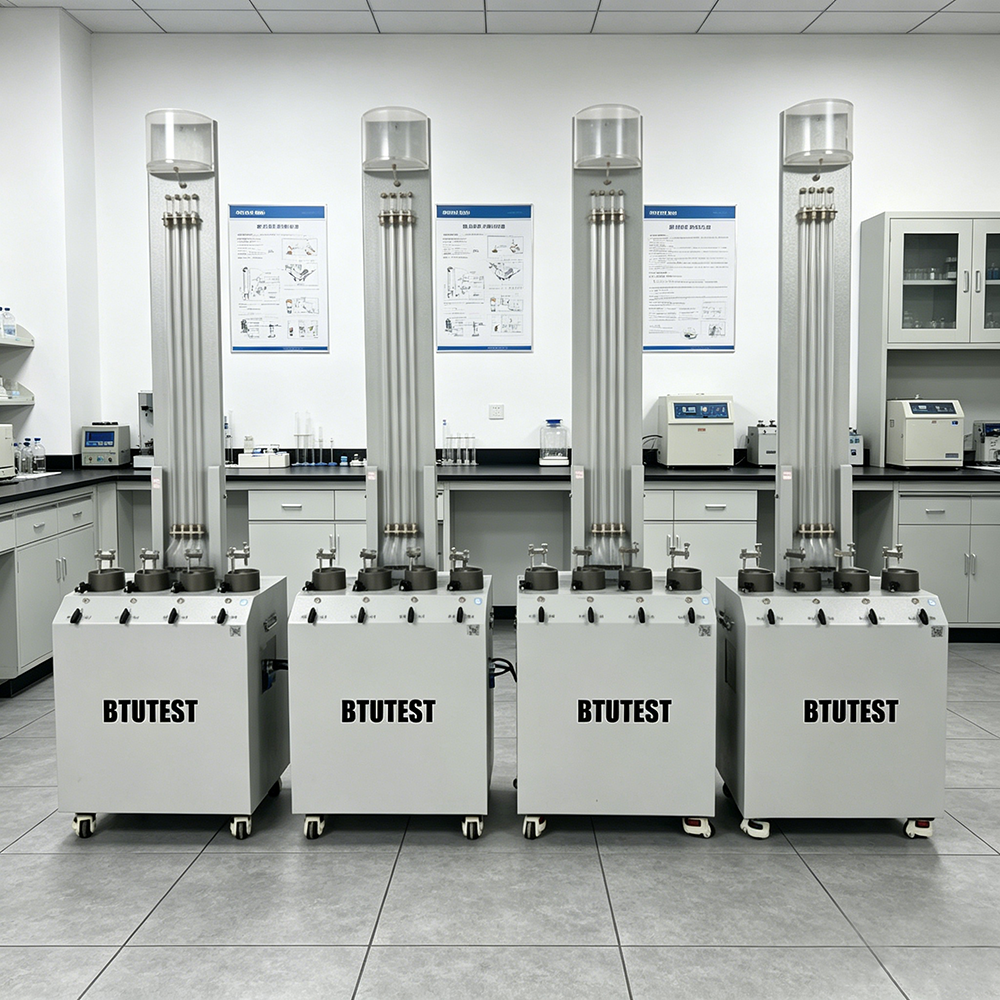

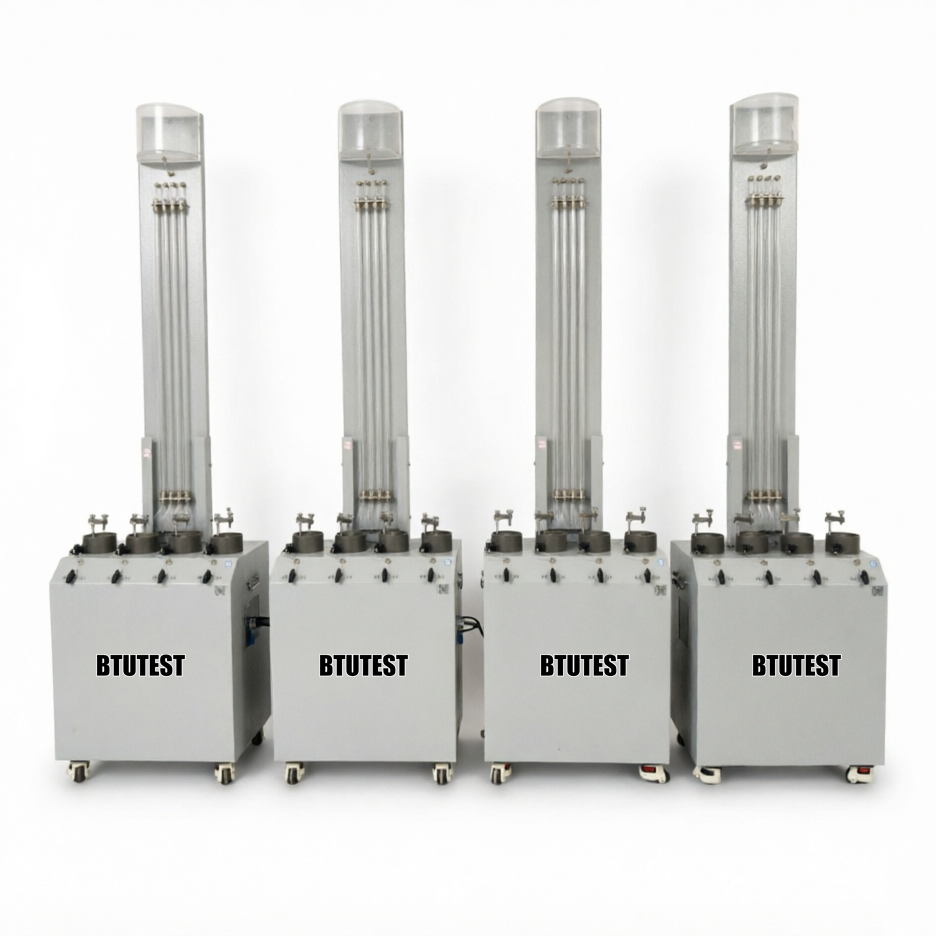

Intelligentes Fallkopf-Permeameter mit vier Einheiten

Produkt-Beschreibung

Intelligentes Fallkopf-Permeameter mit vier Einheiten für feinkörnige Böden

ModellBTU-FHP-4

Beschreibung

Bei diesem Gerät handelt es sich um einIntelligentes Permeameter mit fallender Förderhöhe und vier Einheiten für feinkörnige Böden, ModellBTU-FHP-4, wird zur Bestimmung des Durchlässigkeitskoeffizienten feinkörniger Böden (Schluff, schluffiger Ton, Ton und Umweltböden) verwendet. Es verfügt über eine Struktur mit vier Einheiten, die gleichzeitige Fallkopf-Permeabilitätstests an vier Proben ermöglicht und das herkömmliche Permeameter vom Typ 55 ersetzt. Hauptmerkmale:

• Vollautomatischer Permeabilitätskoeffizienten-Tester
• Probendurchmesser 61,8 mm (Fläche 30 cm²)
• Probenhöhe 40 mm (Fließweglänge)
• Querschnittsfläche des fallenden Steuerrohrs 0,785 cm²
• Flüssigkeitsstandsensor: Bereich 2000 mm Wassersäule, Auflösung 0,1 mm, Genauigkeit ±0,15 % FS
• Wasserreservoir: 6 l, versiegelt, um die Sauberkeit des Wassers zu gewährleisten
• Ausgestattet mit Datenerfassungssystem und Software, Echtzeitanzeige der Wasserhöhe, des Teststatus usw.
• Hochgeschwindigkeits-Kommunikationsschnittstelle mit Computer; Die Software überwacht Echtzeit-Betriebskurven, Datenspeicherung und -erfassung

Prüfnormen (International)

• ASTM D5084(Standardprüfverfahren für die Durchlässigkeit von Böden – Fallkopfverfahren)
• ASTM D5856(Durchlässigkeit des Bodens mit flexiblem Wandpermeameter)
• ISO 17892-11(Geotechnische Prüfung – Durchlässigkeitsprüfung)
• BS 1377-6(British Standard – Permeabilitätstest)
• Chinesisch SL 237-042(Geotechnisches Prüfverfahren – Durchlässigkeitsprüfung bei fallendem Kopf)
• JGS 0563(Japanischer Permeabilitätsteststandard)

Das Gerät eignet sich für Durchlässigkeitstests bei fallendem Druck auf feinkörnigen Böden und kann die Anforderungen der oben genannten Normen hinsichtlich Probengröße, Wasserdruckmessung, Datenerfassung usw. erfüllen.

Spezifikation

Parameter	Spezifikation
Modell	BTU-FHP-4
Instrumentenname	Intelligentes Fallkopf-Permeameter mit vier Einheiten für feinkörnige Böden
Struktur	Vier Einheiten (4 unabhängige Permeameterzellen)
Probendurchmesser	61,8 mm (Fläche 30 cm²)
Probenhöhe	40 mm (Fließweglänge)
Fallende Steuerrohrquerschnittsfläche	0,785 cm²
Flüssigkeitsstandsensor	Bereich 2000 mm Wassersäule, Auflösung 0,1 mm, Genauigkeit ±0,15 % FS
Wasserreservoir	6 L, versiegelt
Datenerfassung	System und Software inklusive; Echtzeitanzeige der Wassersäule und des Teststatus
Kommunikationsschnittstelle	Hochgeschwindigkeitsschnittstelle
Softwarefunktionen	Echtzeitüberwachung von Kurven, Datenspeicherung und -erfassung
Anwendbare Bodentypen	Schluff, schluffiger Ton, Ton, Umweltböden

Detail

• Unabhängige Struktur mit vier Einheiten– Vier Proben können gleichzeitig getestet werden, was die Effizienz erheblich verbessert; Jede Permeameterzelle ist unabhängig, um Interferenzen zu vermeiden.
• Entwickelt für feinkörnige Böden– Probendurchmesser 61,8 mm, Höhe 40 mm, entspricht den Standardspezifikationen für feinkörnige Bodenpermeabilitätstests.
• Methode mit fallendem Kopf– Geeignet für Böden mit geringer Durchlässigkeit (k = 10⁻⁵ bis 10⁻⁸ cm/s), berechnet den Durchlässigkeitskoeffizienten aus dem Abfall der Wassersäule im Laufe der Zeit.
• Hochpräziser Flüssigkeitsstandsensor– Bereich 2000 mm Wassersäule, Auflösung 0,1 mm, Genauigkeit ±0,15 % FS – der manuellen Ablesung weit überlegen.
• Versiegelter Wasserbehälter– 6 l Fassungsvermögen; Das versiegelte Design verhindert eine Verunreinigung und Verdunstung der Wasserquelle.
• Vollautomatische Erfassung und Software– Echtzeitanzeige der Abklingkurven der Wasserhöhe, automatische Berechnung des Durchlässigkeitskoeffizienten, automatische Datenspeicherung, Kurvenwiedergabe.
• Ersetzt herkömmliche Permeameter vom Typ 55– Der traditionelle Typ 55 ist ein Einzelgerät mit manueller Ablesung; Diese Ausrüstung besteht aus vier Einheiten und ist vollautomatisch, was die Effizienz und Genauigkeit erheblich verbessert.
• Klare Anwendbarkeit– Schluff, schluffiger Ton, Ton und Umweltböden (z. B. kontaminierter Boden, verfestigter/stabilisierter Boden).

Anwendung

• Geotechnische Standortuntersuchung– Bestimmen Sie Durchlässigkeitskoeffizienten natürlicher feinkörniger Bodenschichten für die Versickerungsanalyse.
• Fülltechnik– Bewerten Sie die Durchlässigkeit von Böschungen, Dammfüllungen und Untergründen.
• Umweltgeotechnik– Messen Sie die Durchlässigkeit kontaminierter Böden und verfestigter/stabilisierter Böden, um die Barriereleistung zu beurteilen.
• Lehre und Forschung– Bodenmechanische Laboratorien der Universität für studentische Experimente und Forschungstests.
• Austausch alter Geräte– Upgrade von herkömmlichen Permeametern vom Typ 55 für eine höhere Automatisierung.

Vorteile

• Hoher Wirkungsgrad mit vier Einheiten– Vier Proben in einem Durchgang getestet, viermal höhere Effizienz als ein Einzelgerät.
• Vollautomatische Messung– Flüssigkeitsstandsensoren erfassen automatisch Änderungen der Wasserhöhe; Die Software berechnet automatisch den Permeabilitätskoeffizienten und eliminiert so menschliche Lesefehler.
• Hohe Präzision– Wasserhöhenauflösung 0,1 mm, Genauigkeit 0,15 % FS – besser als manuelle Ablesung (typischerweise 1 mm).
• Versiegelter Wasserbehälter– Verhindert Wasserverschmutzung und Verdunstung und sorgt so für eine stabile Wasserqualität.
• Kurvenüberwachung in Echtzeit– Die Software zeigt in Echtzeit Kurven der Wasserhöhe im Verhältnis zur Zeit an, um den Teststatus einfach beurteilen zu können.
• Automatische Datenspeicherung– Testdaten können zur einfachen Berichterstellung exportiert werden.
• Breite Anwendbarkeit– Schluff, Ton, schluffiger Ton und Umweltböden.
• Verbessert traditionelle Ausrüstung– Fortschrittlicher und praktischer als Permeameter vom Typ 55.

Was Sie wählen sollten

Wählen Sie dieses Gerät aus oder vergleichen Sie es mit anderen Typen basierend auf den Testanforderungen:

Prozessablauf

Beispiel:Vier-Einheiten-Fallkopf-Durchlässigkeitstest (feinkörniger Boden)

• Probenvorbereitung
  • Schneiden Sie ungestörten feinkörnigen Boden ab oder bereiten Sie mit einem 61,8 mm × 40 mm großen Schneidring eine umgeformte Probe vor.
  • Messen Sie den anfänglichen Wassergehalt und sättigen Sie die Probe (Vakuum oder Eintauchen in Wasser).

• Musterinstallation
  • Legen Sie die gesättigte Probe in die Permeameterzelle (mit porösem Stein am Boden) und stellen Sie sicher, dass keine Luftlecks oder Seitenwandlecks auftreten.
  • Montieren Sie die vier Permeameterzellen auf der Basis mit vier Einheiten und verbinden Sie die fallenden Steuerrohre.
  • Schließen Sie den Wasserbehälter und die Schläuche an und achten Sie darauf, dass alle Verbindungen dicht sind.

• Entlüftung und Sättigung
  • Öffnen Sie das Wassereinlassventil, damit Wasser nach oben durch die Probe fließen kann und Luftblasen aus der Probe und den Leitungen entfernt werden.
  • Schließen Sie das Entlüftungsventil, um eine vollständige Sättigung der Probe zu erreichen.

• Testparameter einstellen
  • In die Software eingeben: Probenhöhe (40 mm), Probenfläche (30 cm²), fallende Steuerrohrquerschnittsfläche (0,785 cm²).
  • Stellen Sie die anfängliche Wasserhöhe (z. B. 1800 mm) und die endgültige Wasserhöhe (z. B. 200 mm) ein.
  • Stellen Sie das Abtastintervall ein (z. B. 1 Sekunde oder automatischer Trigger).

• Starten Sie den Test
  • Die Software beginnt mit der Aufzeichnung des Wasserstands im Verhältnis zur Zeit (automatische Messung vom Flüssigkeitsstandsensor).
  • Echtzeitdarstellung der Wasserhöhenabfallkurve (semi-logarithmische Skala).
  • Der Test endet automatisch, wenn die Wassersäule auf den Endwert sinkt (oder kann manuell gestoppt werden).

• Datenaufzeichnung und Berechnung
  • Die Software zeichnet automatisch Wasserhöhen- und Zeitdaten auf.
  • Berechnet den Durchlässigkeitskoeffizienten mithilfe der Fallhöhenformel:
    ea = Querschnittsfläche des fallenden Steuerrohrs, L = Probenhöhe, A = Probenfläche, t = Zeitintervall, h₁ und h₂ sind die entsprechenden Wassersäulen.
  • Mehrere k-Werte können über verschiedene Zeitintervalle berechnet und gemittelt werden.

• Reinigung
  • Schließen Sie nach dem Test den Wasserzulauf und entnehmen Sie die Probe.
  • Reinigen Sie die Permeameterzellen, Schläuche und den Wasserbehälter.

Zusammenfassung:Das BTU-FHP-4 ist ein intelligentes Fallkopf-Permeameter mit vier Einheiten, das speziell für feinkörnige Böden wie Schluff, Ton und schluffigen Ton entwickelt wurde. Es können vier Proben gleichzeitig geprüft werden. Ausgestattet mit einem hochpräzisen Flüssigkeitsstandsensor (Auflösung 0,1 mm), vollautomatischer Software, Anzeige der Wasserstandskurve in Echtzeit und automatischer Berechnung des Permeabilitätskoeffizienten ersetzt es das herkömmliche Permeameter vom Typ 55 und verbessert die Effizienz und Genauigkeit erheblich. Es eignet sich für geotechnische Standortuntersuchungen, Fülltechnik, Umweltgeotechnik und andere Bereiche. Beachten Sie, dass dieses Gerät nicht für grobkörnige Böden geeignet ist (die ein Permeameter mit konstanter Förderhöhe erfordern) und für den Laborgebrauch vorgesehen ist.
