Automatisches Permeameter mit zwei Gängen und variablem Kopf

Produkt-Beschreibung

Beschreibung

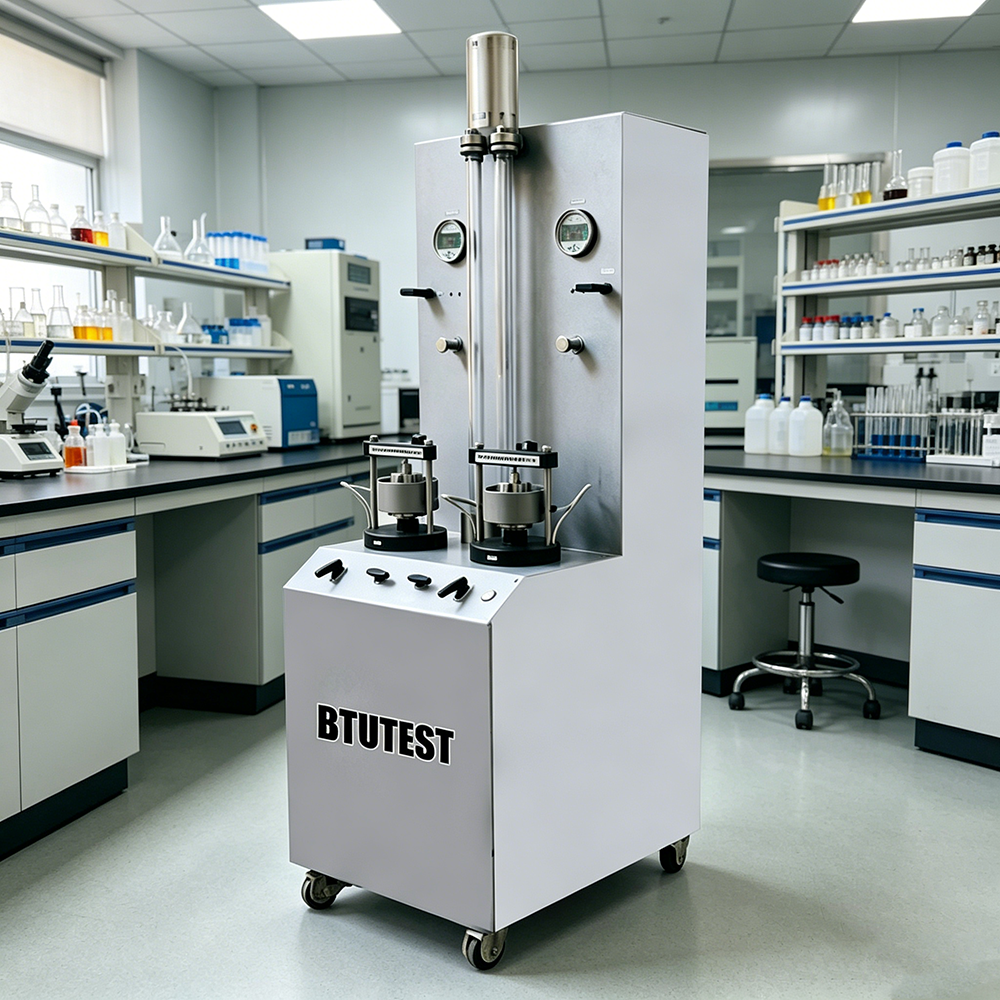

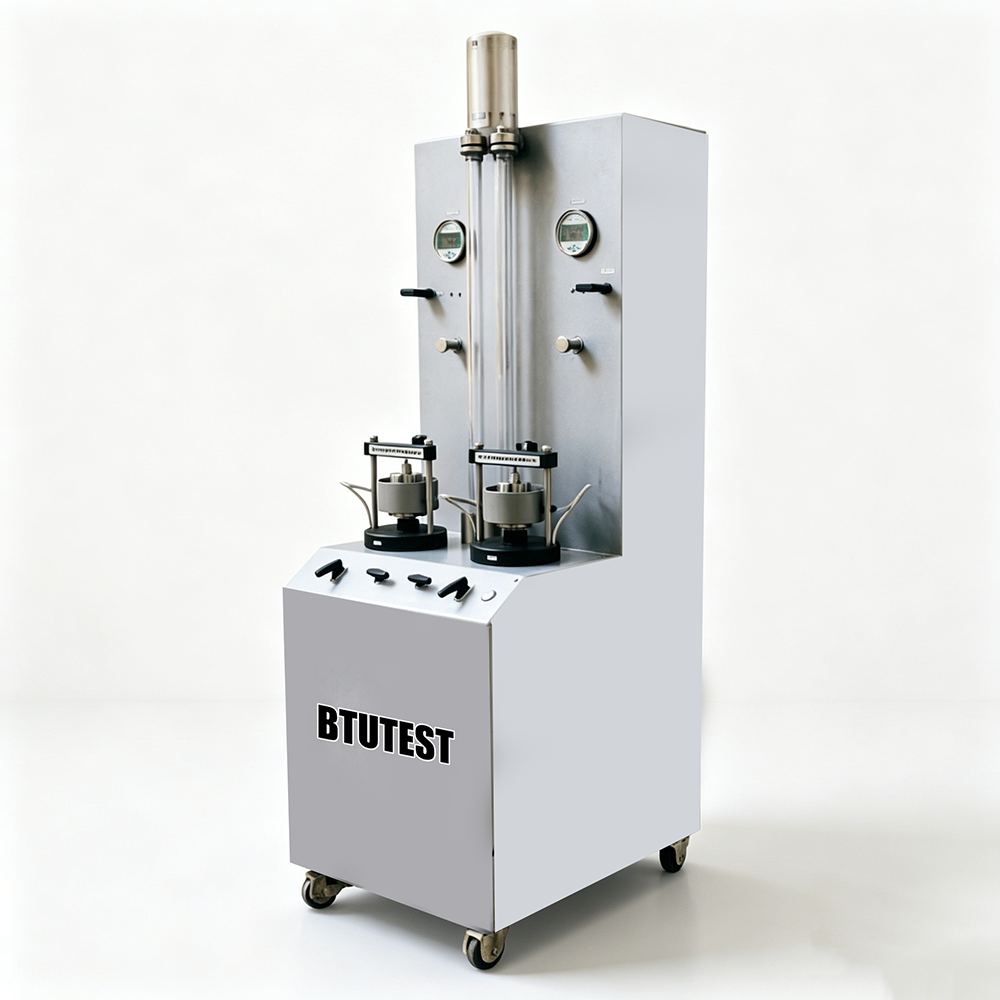

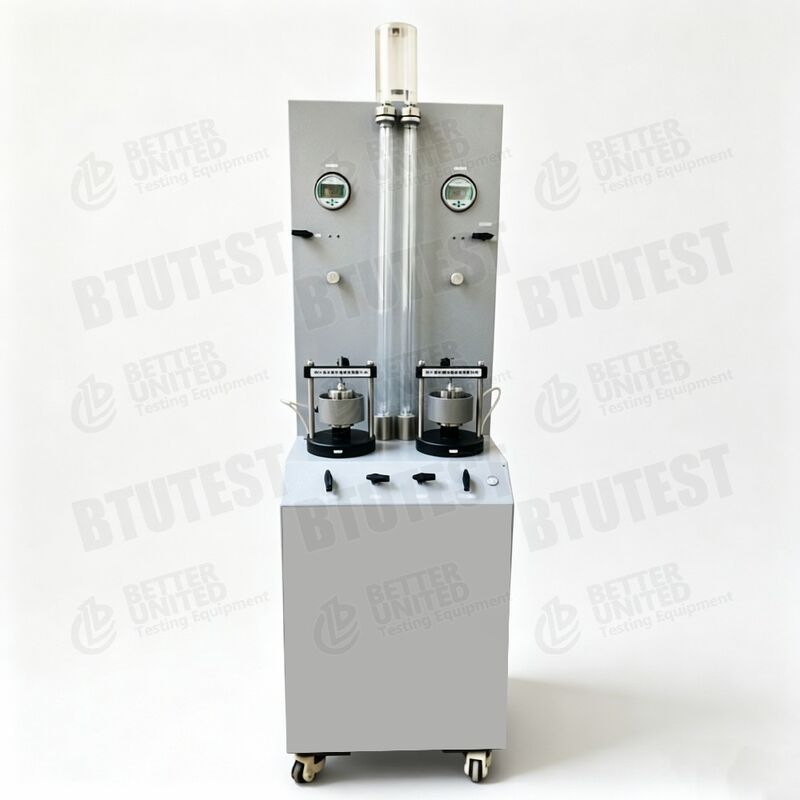

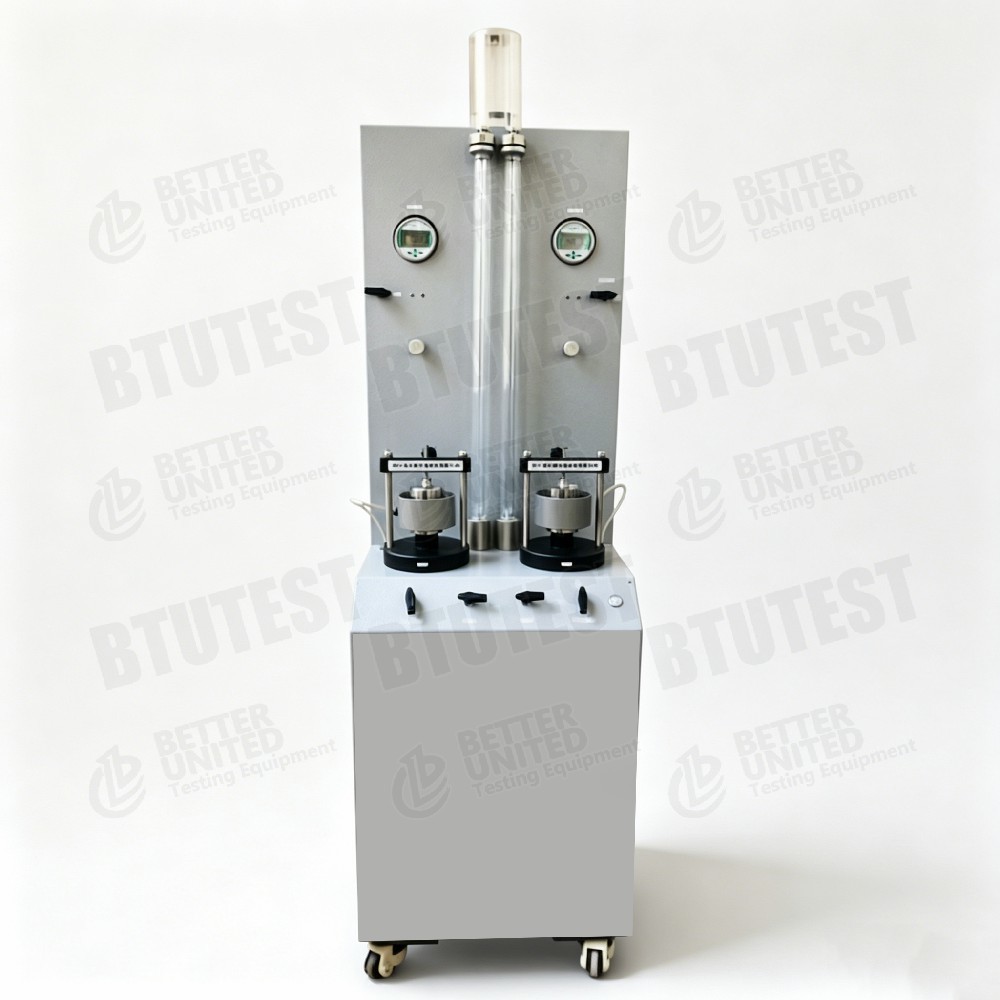

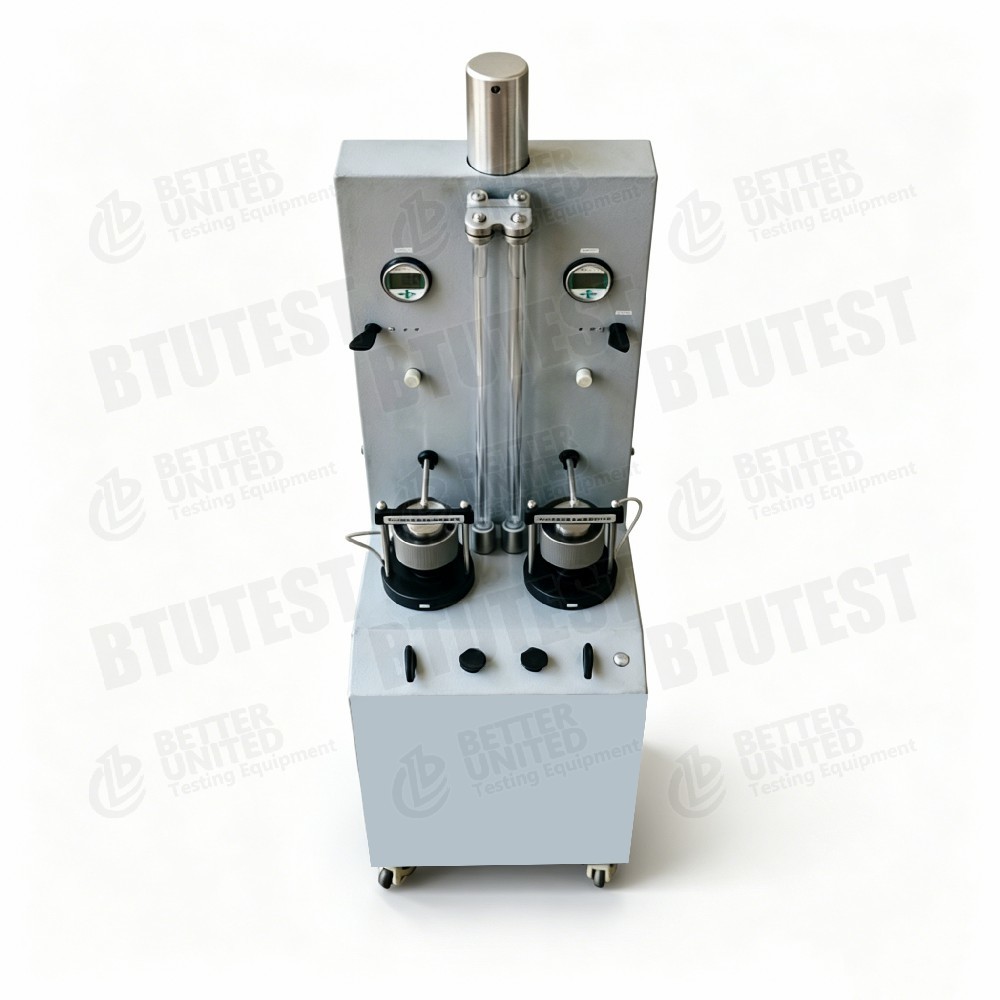

Der automatische Durchlässigkeitsmessgerät mit variablem Kopf mit doppeltem Gang BTU-STC-2AP ist ein Laborgerät, das Konsolidierung und Permeabilitätsprüfung integriert.Es kann gleichzeitig Konsolidierungsdruck und Durchsickerdruck anwenden, bei der Messung des Durchlässigkeitskoeffizienten von Bodenproben mit der Variablen Kopfmethode.Das Gerät umfasst eine eingebaute mehrkanälige 16-Bit-AD-Akquisitionseinheit und eine spezielle Datenerfassung und -verarbeitungsoftware, ermöglicht die automatisierte Messung von Wasserstandsveränderungen und Konsolidierungsdeformationen.

Prüfstandards

• ASTM D5084(Standardprüfmethoden zur Messung der hydraulischen Leitfähigkeit von Böden mit variablem Kopf)
• ASTM D2435(Standardprüfmethoden für die eindimensionalen Festigungseigenschaften von Böden)
• ISO 17892‐11(Geotechnische Laboruntersuchungen Bestimmung der Permeabilität)
• Die in Absatz 1 genannte Regelung gilt nicht.(Norm für die geotechnische Prüfmethode √ Prüfungen der Durchlässigkeit und Konsolidierung des Variablen Kopfes)

Spezifikation

Einzelheiten

• System zur Anwendung des Konsolidierungsdrucks: besteht aus einem Druckregler, einem LCD-Digitaldruckmessgerät, einem Zylinderdruckkolben, einem Zylinder, einem linearen Lager, einem Kugelventil,und Reaktionsrahmen ermöglicht eine präzise Steuerung des Konsolidierungsdrucks.
• Durchlässigkeitszelle: Einschließlich Schneidring, obere/untere poröse Steine, Druckkappe, Führungsring, Dichtungsring, Klemmring, Befestigungsschrauben, Zellbasis und Schnellanschlussbefestigungen
• Durchlässigkeitsdruckanwendungssystem: Verwendet einen Druckregler, ein Luft-Wasser-Konvertierungs-Permeameterrohr, ein LCD-Digitaldruckmessgerät und ein Kugelventil, um einen stabilen und kontrollierbaren Durchsickerdruck zu gewährleisten.
• Instrumentenbasis: aus gebogenen Blechplatten, integriert die Durchlässigkeitszelle, den Laderahmen und den Zylinder; die Vorderseite ist mit 6 Kugelventilbaugruppen, Stromschalterknopf usw. ausgestattet
• Wasserstandsmessung: Ein Volumenänderungssensor (oder Differenzdrucksensor) misst Wasserstandsveränderungen mit einem Bereich von 0,40 cm und einer Genauigkeit von 0,1 cm.
• Anzeige und Steuerung: Das Panel umfasst präzise digitale LCD-Displays, ein Messrohr zur Umwandlung von Luft und Wasser, einen Druckregler und einen Wasserbehälter.
• Datenerfassung: Die eingebaute 16-Bit-AD-Akkoppiereinheit verbindet sich über USB mit einem Computer und erhält gleichzeitig 2 Kanäle für die Verlagerung und 2 Kanäle für die Lautstärkeregelung.
• Konstruktion mit geringer Leistung: 24 V Gleichstromversorgung, ≤ 24 W geeignet für Langzeitprüfungen.
• Zusatzzubehör: Vertikaler Verschiebungssensor (0-12,7 mm, Genauigkeit ±0,01 mm) zur Messung der Konsolidierungsabänderung.

Anwendung

• Bestimmung eines variablen Kopfteil-Permeabilitätskoeffizienten für feinkörnige Böden (Ton, Schlamm) und einige Sandböden
• Kombinierte Konsolidierungstests zur Untersuchung der Wirkung von Druck auf die Permeabilität
• Bewertung der Durchsickerungseigenschaften von Erddammkernen, Straßenbeeten und undurchlässigen Materialien
• Automatisierte Lehre und Forschung in universitäre und institutionelle geotechnische Labore
• Erlangung von Permeabilitätsparametern von Bodenlagen bei geotechnischen Standortuntersuchungen

Vorteile

• Zwei-Gang-Konstruktion: Testen Sie zwei Proben gleichzeitig, wodurch Effizienz und Zeit gespart werden.
• Integrierte Konsolidierung + Permeabilität: Ermöglicht die Anwendung eines Konsolidierungsdrucks zur Simulation von Belastungsbedingungen vor der Permeabilitätsprüfung in situ
• Hoch automatisiert: Eingebaute Aufnahmeeinheit + Software erfassen automatisch Wasserstandsveränderungen und Konsolidierungsdeformationen, wodurch menschliche Fehler verringert werden.
• Weiter Wasserspiegelmessbereich: 0°40 cm mit einer Genauigkeit von 0,1 cm ° erfüllt die Anforderungen an die variable Kopfprüfung.
• Präzise Druckregelung: Verwendet LCD-Digitaldruckmessgeräte, Druckregler und Zylinder: Konzentrationsdruck bis 800 kPa, Durchlässigkeitsdruck bis 200 kPa.
• Niedrige Leistung & sicher: 24 V Gleichstromversorgung, geringer Stromverbrauch ­ geeignet für den langfristigen Laborbetrieb.
• Flexible Optionen: Optionale hochpräzise Verschiebungssensoren zur gleichzeitigen Konsolidierungskompressionsmessung.

Was zu wählen

Prozessfluss

• Vorbereitung der Probe: Eine Bodenprobe von φ61,8 mm × 40 mm (oder 20 mm) wird nach Standardverfahren vorbereitet.
• Installation von Proben: Die Probe in die Durchlässigkeitszelle (Schnittring + obere/untere poröse Steine) legen, Versiegelungskomponenten installieren und ziehen.
• Systemverbindung: Verbinden Sie das Konsolidierungsdrucksystem, das Durchlässigkeitsdrucksystem, den Wasserstandssensor und den optionale Verschiebungssensor.
• Anwendung des Konsolidierungsdrucks: Setzen Sie den gewünschten Konsolidierungsdruck (0-800 kPa) mit dem Druckregler; lassen Sie die Probe unter dem angegebenen Druck konsolidieren und registrieren Sie die Kompression.
• Durchlässigkeitsdruck: Nachdem sich die Konsolidierung stabilisiert hat, wird der Durchlässigkeitsdruck eingestellt (0~200 kPa) und die variable Kopfdurchlässigkeitsprüfung gestartet.
• Datenerfassung: Die Software zeichnet automatisch den Wasserstandsabfall (oder die Messwerte des Volumenveränderungssensors) im Vergleich zur Zeit auf und zeichnet optional die Verschiebungsänderungen auf.
• Berechnung des Durchlässigkeitskoeffizienten: Die Software berechnet den Durchlässigkeitskoeffizienten automatisch anhand der Variablen-Kopfformel.
• Erstellen eines Berichts: Erstellen Sie einen Prüfbericht mit Kurven der Wasserstandszeit, Ergebnissen des Durchlässigkeitskoeffizienten und Daten zur Konsolidierung von Verformungen.
