Bishop Stress Path Triaxial-Apparat

Produkt-Beschreibung

Bischofsspannungspfad dreiachsig

1. Beschreibung

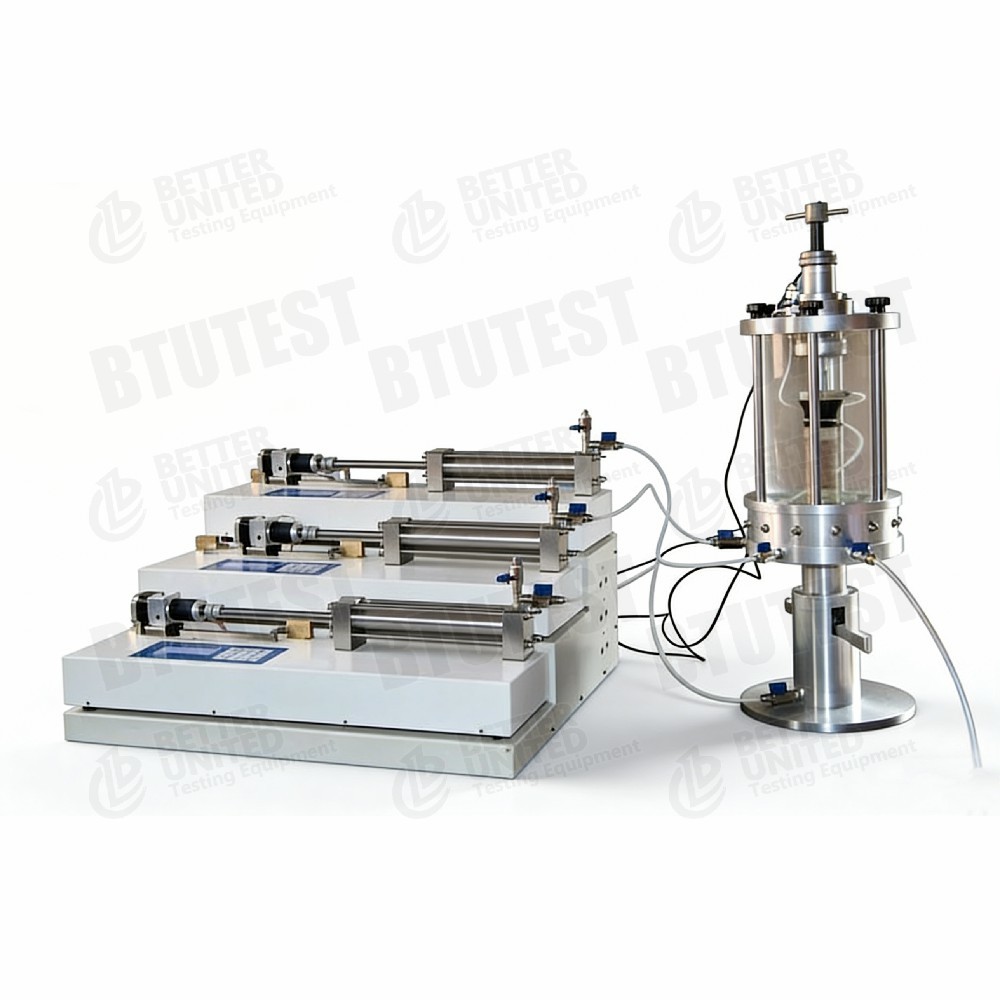

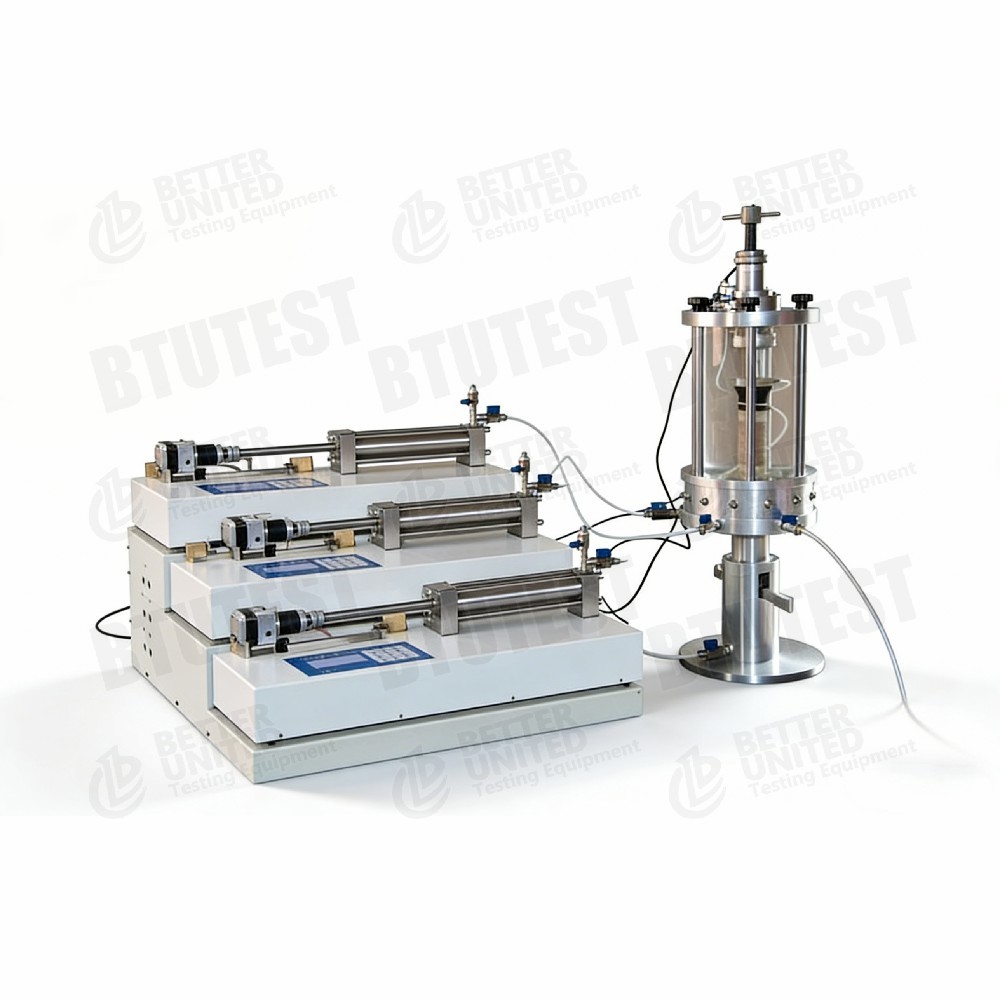

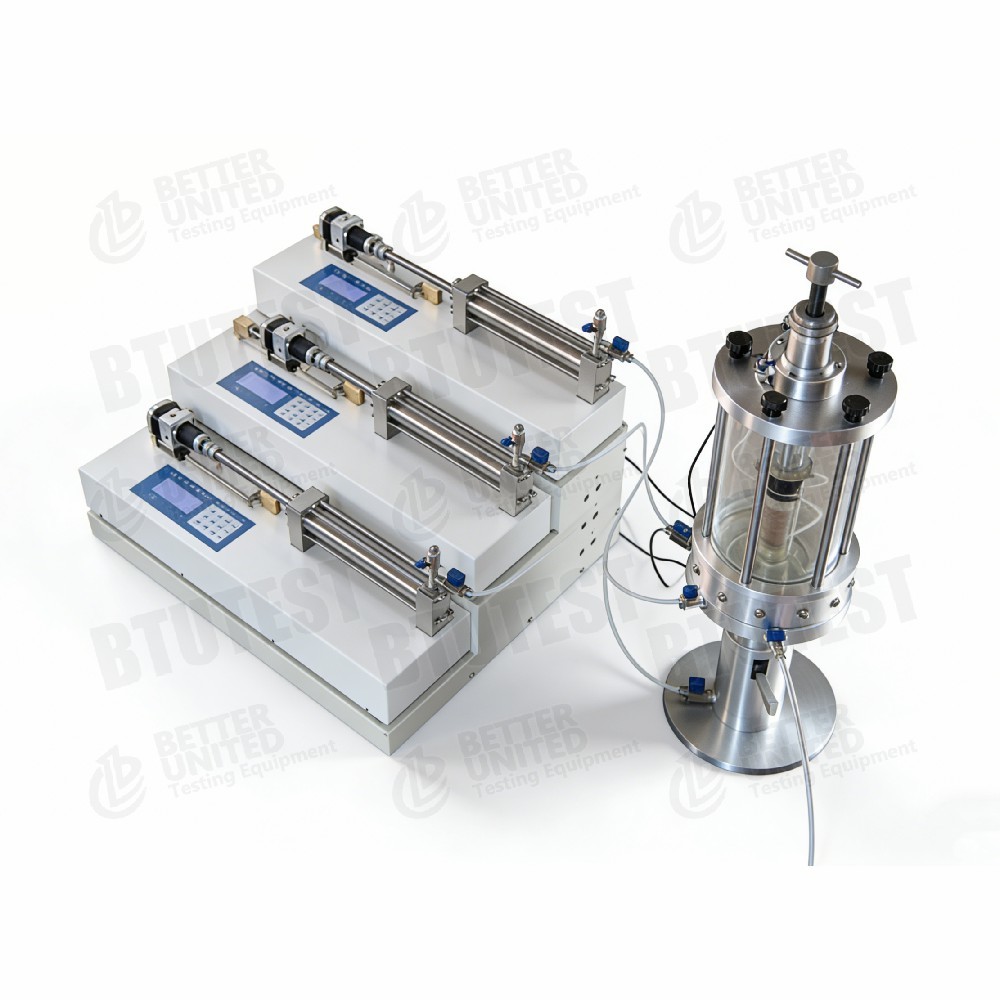

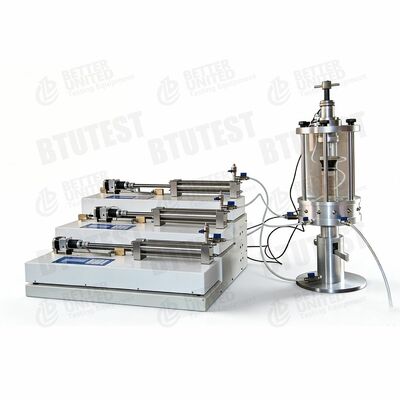

Bei diesem Gerät handelt es sich um einBishop Stress Path Triaxial-Apparat (BTU-TTS-5S), basierend auf der Spannungspfad-Druckzelle vom Bishop-Typ. Es wird speziell zur Untersuchung der mechanischen Eigenschaften gesättigter Böden unter komplexen Spannungspfaden eingesetzt. Das System ist mit einer hochpräzisen Tauchkraftmesszelle, einem LVDT-Wegsensor, einer Mehrkanal-Datenerfassungseinheit und mehreren Druck-/Volumenreglern ausgestattet und ermöglicht so eine vollautomatische Steuerung von der Sättigung und Konsolidierung bis zur Spannungspfadscherung. Die Software umfasst erweiterte Module wie lineare Spannungspfade (pq oder st, mit 6 Formen), niederfrequente zyklische Belastung und k0-Konsolidierung.

2. Teststandards

• ASTM D7181(Konsolidierter dränierter dreiachsiger Kompressionstest)
• ASTM D4767(Konsolidierter undrainierter dreiachsiger Kompressionstest)
• ASTM D2850(Unkonsolidierter undrainierter dreiachsiger Kompressionstest)
• BS 1377(Britische Standards für Bodenuntersuchungen)
• SL 237-1999(Chinesische Spezifikation für Bodenuntersuchungen)

3.Spezifikation (Parameter)

4. Einzelheiten (technische Details)

• Bishop-Stresspfad-Druckzelle: Bishop-Design, geeignet für gesättigte Bodentests; Max. Zelldruck 2000 kPa, Axialkraft 10 kN.
• Tauchfähige Wägezelle: In der Druckzelle montiert, um Kolbenreibung zu vermeiden; Genauigkeit bis zu ±0,05 % FS; optionale Bereiche 5kN oder 10kN.
• LVDT-Wegsensor: Britische Marke, Genauigkeit ±0,15 % FS, Bereich 50 mm, geeignet für herkömmliche Probenverformungsmessungen.
• Drei unabhängige Lautstärkeregler:
  • Axialdruck: 3 MPa / 250 cm³
  • Gegendruck: 2 MPa / 250 cc
  • Zelldruck: 2 MPa / 250 cc

Ermöglicht die unabhängige und präzise Steuerung von Zelldruck, Gegendruck und Axialdruck sowie die Messung von Volumenänderungen.

• Datenerfassungseinheit: 10 Kanäle, die 2 digitale Signale (z. B. LVDT, Wägezelle) und 8 analoge Signale (z. B. Porendruck, Volumenänderung) unterstützen; 16-Bit-Auflösung.
• Spannungspfadmodul: Bietet 6 Arten linearer Spannungspfade (pq- oder st-Formen); Es können individuelle Pfade definiert werden – geeignet für die Simulation komplexer Belastungsverläufe.
• Zyklisches Niederfrequenzmodul: Unterstützt niederfrequente zyklische Belastung im Lastkontrollmodus zur Simulation seismischer oder Verkehrsbelastung.
• k0-Modul: Ermöglicht k0-Konsolidierungs- und Quelltests.

5. Bewerbung

• Spannungspfadstudien an gesättigten Böden: Simulieren Sie Spannungsänderungen während des Aushubs, des Füllens, des Entladens und anderer praktischer technischer Szenarien
• Konstitutive Modellparameterkalibrierung: zB Cam-Clay-Modell, Duncan-Chang-Modell
• Fundament- und Böschungsbau: Festigkeits- und Verformungseigenschaften unter verschiedenen Spannungspfaden
• Zyklische Belastungstests: Bodenreaktion unter U-Bahn- oder Verkehrsbelastung (niederfrequentes zyklisches Modul)
• k0-Konsolidierungstests: Bestimmen Sie den seitlichen Erddruckbeiwert im Ruhezustand
• Lehr- und Forschungslabore: fortgeschrittene bodenmechanische Tests

6. Vorteile

• Druckzelle vom Bishop-Typ: Optimiert für gesättigte Bodenspannungspfade, wodurch Fehler reduziert werden
• Hochpräzise Tauch-Wägezelle: Misst direkt die Probenlast und vermeidet Kolbenreibung
• Drei unabhängige Lautstärkeregler: unabhängige Steuerung von Zelldruck, Gegendruck und Axialdruck; genaue Volumenänderungsmessung
• Umfangreiche Softwaremodule: deckt herkömmliche dreiachsige bis fortgeschrittene Spannungspfade, niederfrequente zyklische, k0-Konsolidierung ab
• Kostengünstige Konfiguration: 10 kN Axialkraft, 2000 kPa Zelldruck – ausreichend für die meisten Anforderungen an die Prüfung gesättigter Böden
• Modulare Erweiterbarkeit: Bei Bedarf können weitere Spannungspfadformen oder zyklische Belastungsfunktionen hinzugefügt werden

7. Was Sie wählen sollten (Auswahlhilfe)

8. Prozessablauf

• Probenvorbereitung→ Bereiten Sie eine gesättigte Bodenprobe mit einem Durchmesser von 39,1 mm oder 50 mm vor
• Druckdose montieren→ Probe, Tauchwägezelle, LVDT installieren; Zell-/Rück-/Axialdruckleitungen verbinden
• Sättigungsphase→ Gegendrucksättigung und B-Check zur Überprüfung des Sättigungsgrads
• Konsolidierungsphase (optional)→ Isotrope Konsolidierung oder k0-Konsolidierung
• Scher- oder Spannungspfadstadium:
  • Konventionelles CD/CU/UU-Scheren
  • Linearer Spannungspfad (pq oder st, 6 Formen)
  • Niederfrequentes zyklisches Laden (erfordert erweitertes Lademodul)
• Datenerfassung→ 10-Kanal-DAQ zeichnet gleichzeitig Axialkraft, Verschiebung, Porendruck, Volumenänderung, Zelldruck und Gegendruck auf
• Nachbearbeitung→ Software generiert Spannungspfaddiagramme, Spannungs-Dehnungs-Kurven, effektive Spannungspfade, Fehlerumhüllenden usw.
• Berichtsausgabe→ Erzeugt automatisch normgerechte Tabellen und Kurven; unterstützt Drucken und Exportieren
