Automatisches dreiachsiges Gerät

Produkt-Beschreibung

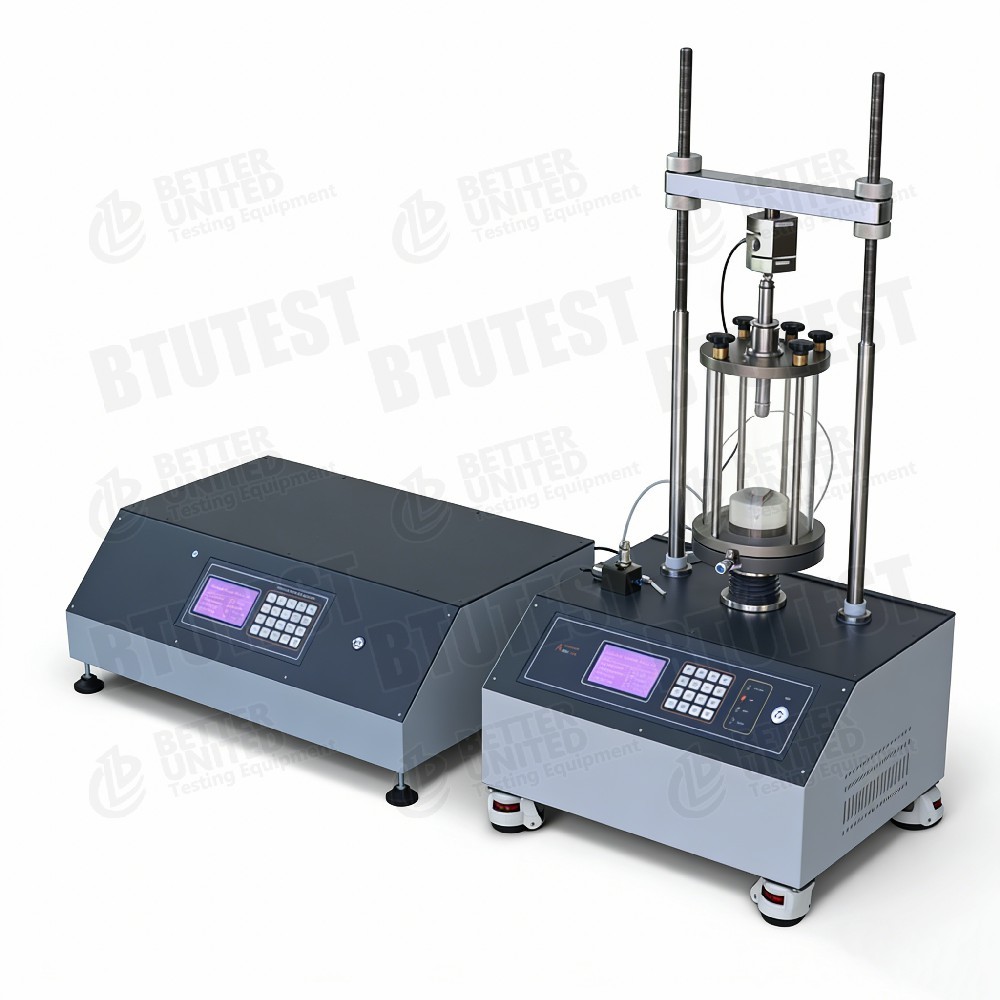

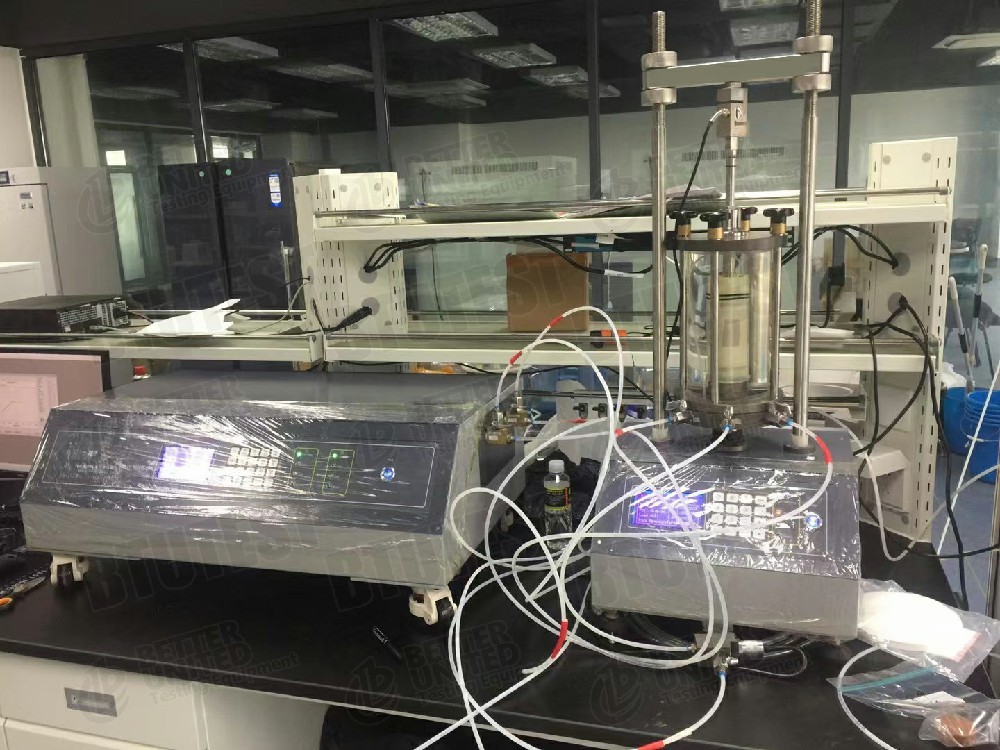

BTU- Vollautomatisches dreiachsiges Prüfsystem der TTS-Serie

Beschreibung

• Meisterlader
  • Stabile Doppelsäulenkonstruktion, Schrittmotor mit Schneckengetriebeantrieb, geräuscharm und reibungsloser Betrieb.
  • Eingebauter Ober-/Untergrenzenschutz und Überlastschutz (automatischer Stopp, wenn die Axialkraft den Sensorbereich überschreitet).
  • Axiale Verschiebungsmessung: wahlweise 50-mm-Bereich (Genauigkeit 0,003 mm) oder 100-mm-Bereich (Genauigkeit 0,1 % FS).
  • Axialkraftsensoren: mehrere Bereiche 0-10/25/30/50/60/100 kN.
  • Bedienarten: optional – LCD-Grafikdisplay mit 16-Tasten-Folientastatur oder 5,7-Zoll-Touchscreen.
  • USB-Anschluss für Computeranschluss; kann eigenständig oder als Teil eines vollautomatischen triaxialen Systems betrieben werden.

• Druck-Volumen-Regler (PVC)
  • Wird zur präzisen Steuerung des Grenz- und Gegendrucks sowie zur Messung von Volumenänderungen verwendet.
  • Eingebauter Druckwandler und Volumenmessung (Schrittzählung des Schrittmotors).
  • Kann eigenständig als Konstantdruckquelle (ersetzt Quecksilbersäulen, Druckluft, Totgewichte usw.) oder als Volumenänderungsmessgerät (Auflösung 0,001 ml) verwendet werden.
  • USB-Schnittstelle zur direkten Computersteuerung.
  • Arbeitsmedium ist entlüftetes Wasser.

Prüfnormen (International)

• ASTM D7012(Triaxiale Druckfestigkeit von Gestein)
• ASTM D7181(Konsolidierter undränierter triaxialer Bodentest)
• ASTM D4767(Konsolidierter triaxialer Drainagetest für Böden)
• ASTM D2850(Unkonsolidierter undrainierter triaxialer Bodentest)
• ASTM D2166(Uneingeschränkte Druckfestigkeit)
• ASTM D5084(Durchlässigkeitstest, optional)
• Vom ISRM vorgeschlagene Methoden(Triaxiale Gesteinsprüfung)
• ISO 17892-8/-9(Geotechnische Triaxialversuche)

Spezifikation

Master Loader-Modelle und Parameter (Tabelle 1)

Parameter des Druck-Volumen-Reglers (PVC) (Tabelle 2)

• Druckgenauigkeit: ±0,1 % FS
• Volumengenauigkeit: 0,1 % vom Messwert
• Controllerunabhängiges Bedienfeld: 240×128 LCD, 16-Tasten-Folientastatur, USB-Anschluss
• Automatischer Überdruck- und Übervolumenschutz

Andere Spezifikationen

• Master Loader-Stromversorgung: 220-240 V/50 Hz oder 110 V (optional)
• Arbeitsumgebung: 0~40 ℃, relative Luftfeuchtigkeit <85 %, keine starken elektromagnetischen Störungen
• Maximaler Arbeitsdruck der Triaxialzelle: 2 MPa (wie in diesem Handbuch angegeben; andere Modelle können abweichen)
• Schnittstellen: USB, 4-Pin DIN (externe Wägezelle / Porendrucksensor)

Detail

• Integriertes Master Loader-Design– Auf der Rückseite befinden sich Strom, USB, ein externer S-Typ-Wägezellenanschluss und ein externer Porendrucksensor-Anschluss (4-poliger DIN).
• Frontplatte– Das LCD zeigt die aktuelle Geschwindigkeit, die axiale Verschiebung, die axiale Last, den Begrenzungsdruck und den Porendruck an. Die 16-Tasten-Tastatur ermöglicht die Einstellung von Geschwindigkeit, Start/Stopp, schnelles Auf-/Abfahren und Parameter-Setup (Zeit, einfache Kalibrierung).
• Schnelle Positionierung– Ermöglicht ein schnelles Anheben/Absenken der Ladeplatte, um die Rüstzeit zu verkürzen; Auto-Home- und Endschalter verhindern Überfahren.
• PVC-Controller–
  • Unabhängiges eingebettetes System mit eigenem LCD und Tastatur.
  • Kann Zieldrücke für Begrenzung und Gegendruck festlegen oder das Füllen/Entleeren steuern.
  • Begrenzungs- und Gegendruckregler sind unabhängig; beide haben USB-Anschlüsse.
  • Auf der Rückseite befinden sich Wassereinlässe (zum Wassertank) und Auslässe (zu den Zellenbegrenzungs-/Gegendruckanschlüssen).
• Triaxiale Zelle–
  • Die Basis verfügt über fünf Anschlüsse: zwei für die Entwässerung/den Porendruck unten, zwei für die Entwässerung/den Begrenzungsdruck und einen für den Gegendruck oben.
  • Oben und unten mit T-Bolzen befestigt.
  • Transparenter organischer Glaszylinder, maximaler Arbeitsdruck 2 MPa.
• Musterinstallation– Das Handbuch enthält ein detailliertes, illustriertes 10-Schritte-Verfahren (Latexfolie einlegen, Probe, Filterpapier, poröse Steine ​​platzieren, Ober- und Unterseite befestigen, Form teilen, Zelle mit entlüftetem Wasser füllen usw.).
• Schlauchverbindungen– Verwenden Sie 2 MPa-Schnellkupplungen; Nylonschlauch wird direkt eingeführt; Zum Entfernen drücken Sie den Kragen nach innen und ziehen den Schlauch heraus.
• Elektrische Anschlüsse– Steckdose mit Sicherungshalter.

Anwendung

• Konventionelle bodenmechanische triaxiale Tests: UU, CU, CD, Konsolidierung, Spannungspfad usw.
• Triaxiale Gesteinsdruckversuche (mit Gesteinsproben).
• Permeabilitätstests (erfordert optionales Permeabilitätsmodul).
• Ungesättigte Bodentests (erfordert ungesättigte Aufsätze).
• Kriechtests (sehr langsame Geschwindigkeit 0,00001 mm/min wird unterstützt).

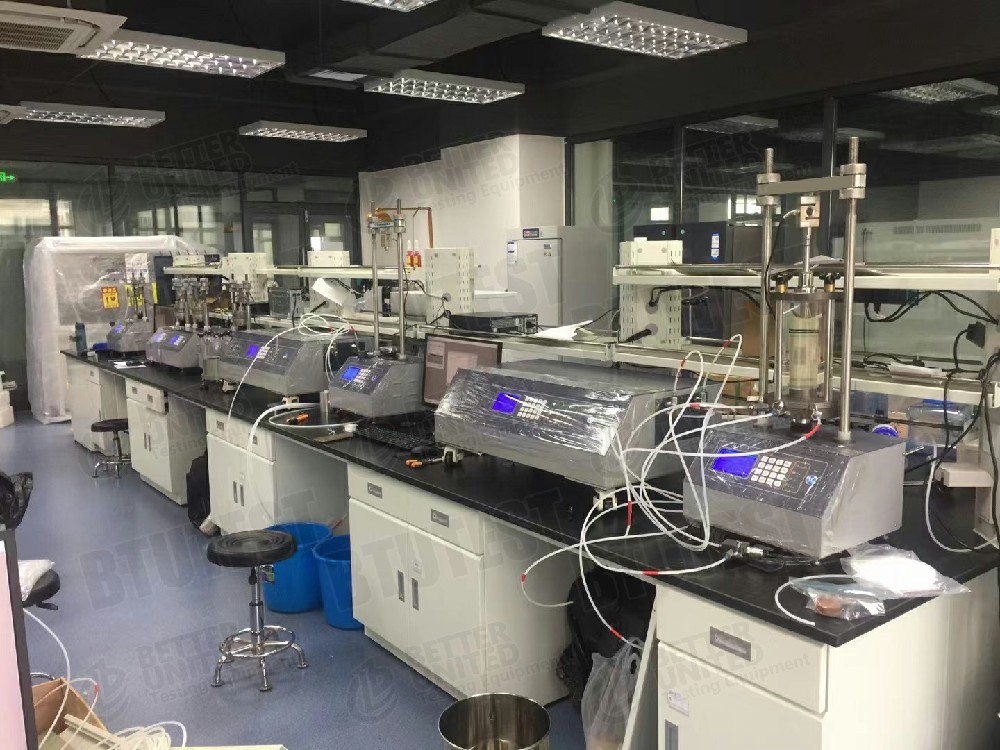

• Forschung und Lehre: Universitäten, Forschungsinstitute, Qualitätsprüfstellen.
• Kann eigenständig als Konstantdruckquelle oder Volumenänderungsmessgerät verwendet werden.

Vorteile

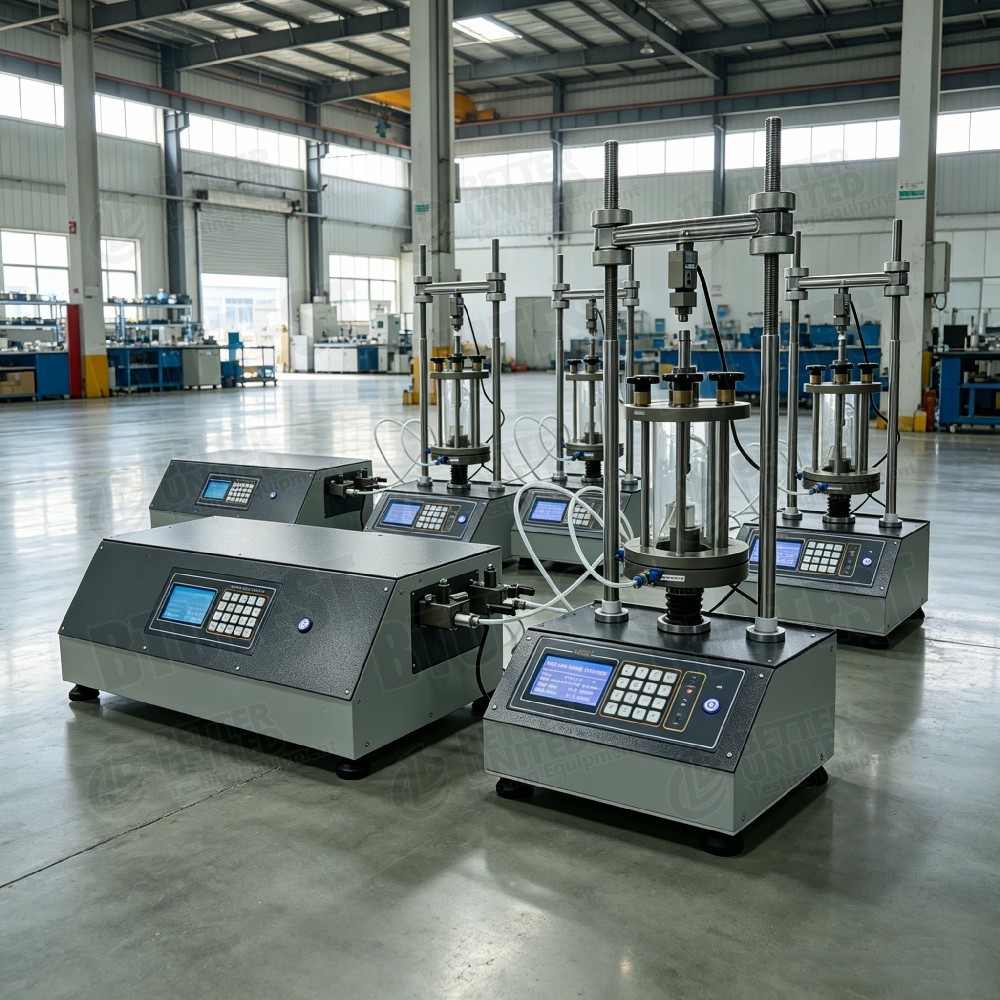

• Modularer Aufbau– Master Loader und PVC-Controller sind unabhängig; können zu verschiedenen Kapazitätssystemen kombiniert oder separat verwendet werden.
• Hochpräzise Volumenmessung– 0,001 ml Auflösung, 0,1 % Genauigkeit, überlegen gegenüber herkömmlichen Volumenänderungsröhrchen.
• Großer Laderatenbereich– 0,00001 ~ 20 mm/min (je nach Modell), vom Kriechen bis zum schnellen Scheren.
• Große Probenkapazität– Bis zu Ø300×600 mm, geeignet für grobkörnige Böden, Gesteinsschüttungen, Gesteinskerne mit großem Durchmesser.
• Überlastschutz– Automatischer Stopp, wenn die Axialkraft den Sensorbereich überschreitet; Überdruck-/Übervolumenschutz auf PVC.
• Zwei Steuermodi– Master Loader optionales LCD+Tastatur oder Touchscreen; PVC verfügt über ein eigenes unabhängiges Bedienfeld.
• USB-Kommunikation– Einfache Verbindung zum Computer für vollautomatische Steuerung.
• Verwendet entlüftetes Wasser– Vermeidet gefährliche Medien wie Quecksilber.
• Korrosionsschutz– Außenteile einbrennlackiert oder verchromt.

Was Sie wählen sollten

Wählen Sie das Master Loader-Modell entsprechend den Anforderungen aus (siehe Tabelle 1):

Druck-Volumen-Regler:Das Standardmodell ist BTU-PVC-1 (2 MPa / 60 cm³). Für einen höheren Druck (z. B. 3 MPa) oder ein größeres Volumen (z. B. 3000 ml) ist eine kundenspezifische Bestellung erforderlich (siehe vorheriges BTU-TTS-20-Dokument).

• Nur einfache dreiachsige Ausführung– Master Loader + ein PVC (begrenzend); Gegendruck kann manuell oder ein zusätzlicher PVC sein.
• CU/CD mit Sättigung– Wir empfehlen Dual-PVC (Begrenzung + Gegendruck) mit Volumenänderungsmessung.
• Ungesättigter Boden– Erfordert zusätzlichen Luftdruckregler und Keramikscheibe.
• Kriechversuche– Stellen Sie sicher, dass der Geschwindigkeitsbereich des Master Loader sehr niedrige Geschwindigkeiten umfasst.
• Temperaturkontrolle– Erfordert optionales Temperaturregelungsmodul (in diesem Handbuch nicht beschrieben, aber in der Serie verfügbar).

Prozessablauf

Basierend auf Abschnitt 5 „Probeninstallation“ im Handbuch und einem typischen dreiachsigen Testverfahren:

• Vorbereitung
  • Bereiten Sie die Probe vor (gesättigt oder ungesättigt) und messen Sie die Abmessungen.
  • Bereiten Sie entlüftetes Wasser, einen Wasserspeichertank, eine Latexmembran, Filterpapier und poröse Steine ​​vor.

• Mustermontage (10 Schritte, siehe Abb. 14)
  A. Führen Sie die Latexmembran in das Formrohr ein, drehen Sie die Enden nach außen und sorgen Sie mit einem Saugball dafür, dass die Membran an der Rohrwand haftet.
  B. Legen Sie die Probe in das Formrohr.
  C. Platzieren Sie das Formrohr (mit Probe) auf der Basis der triaxialen Zelle, mit Filterpapier und porösem Stein zwischen Basis und Probe.
  D. Drehen Sie die Latexmembran hoch und entfernen Sie das Formrohr.
  e. Befestigen Sie die Latexmembran mit Gummibändern am Untergrund.
  F. Installieren Sie zum Schutz eine geteilte Form um die Probe.
  G. Legen Sie Filterpapier, porösen Stein und Probenkappe auf die Probe und befestigen Sie sie mit Gummibändern.
  H. Entfernen Sie die geteilte Form.
  ich. Bringen Sie die transparente Zellenabdeckung an, ziehen Sie die Muttern fest und füllen Sie die Zelle mit entlüftetem Wasser (öffnen Sie die Entlüftung während des Befüllens).
  J. Schließen Sie die Entlüftung und prüfen Sie, ob Lecks vorhanden sind.

• Schläuche und Kabel anschließen
  • Verbinden Sie den begrenzenden PVC-Auslass mit dem begrenzenden Druckanschluss der Zelle.
  • Verbinden Sie den Gegendruck-PVC-Auslass mit dem Gegendruckanschluss der Zelle.
  • Schließen Sie den Porendrucksensor an den Porendruckanschluss der Zelle an.
  • Verbinden Sie den Master Loader und die PVCs über USB mit dem Computer.

• Software-Setup und -Test(siehe Softwarehandbuch)
  • Starten Sie die Triaxial-Prüfsoftware und wählen Sie das Prüfmodul (Sättigung, Konsolidierung, Scherung usw.) aus.
  • Parameter einstellen (Begrenzungsdruck, Gegendruck, Scherrate, Stoppbedingungen).
  • Automatisierte Ausführung: Gegendrucksättigung → B-Wert-Prüfung → Konsolidierung → Scherung (Dehnungs- oder Spannungskontrolle).

• Ende des Tests
  • Die Software stoppt automatisch und speichert Daten.
  • Entlasten Sie den Begrenzungs- und Gegendruck manuell.
  • Zellablassventil öffnen, Wasser ablassen.
  • Zerlegen Sie die Probe, reinigen Sie die Zelle und die Schläuche.

• Datenverarbeitung
  • Die Software kann Spannungs-Dehnungs-Kurven, Porendruckkurven und Volumenänderungskurven zeichnen.
  • Zeichnen Sie für Tests mit mehreren Begrenzungsdrücken automatisch Mohrkreise, berechnen Sie c und φ und erstellen Sie dann einen Bericht.

• Wartung
  • Bei längerem Nichtgebrauch das Wasser aus den PVCs entleeren.
  • Vermeiden Sie Stöße auf die LCD-Bildschirme und Schnellkupplungen.
  • Überschreiten Sie nicht den maximalen Arbeitsdruck der Zelle (2 MPa für das in diesem Handbuch beschriebene Modell).
