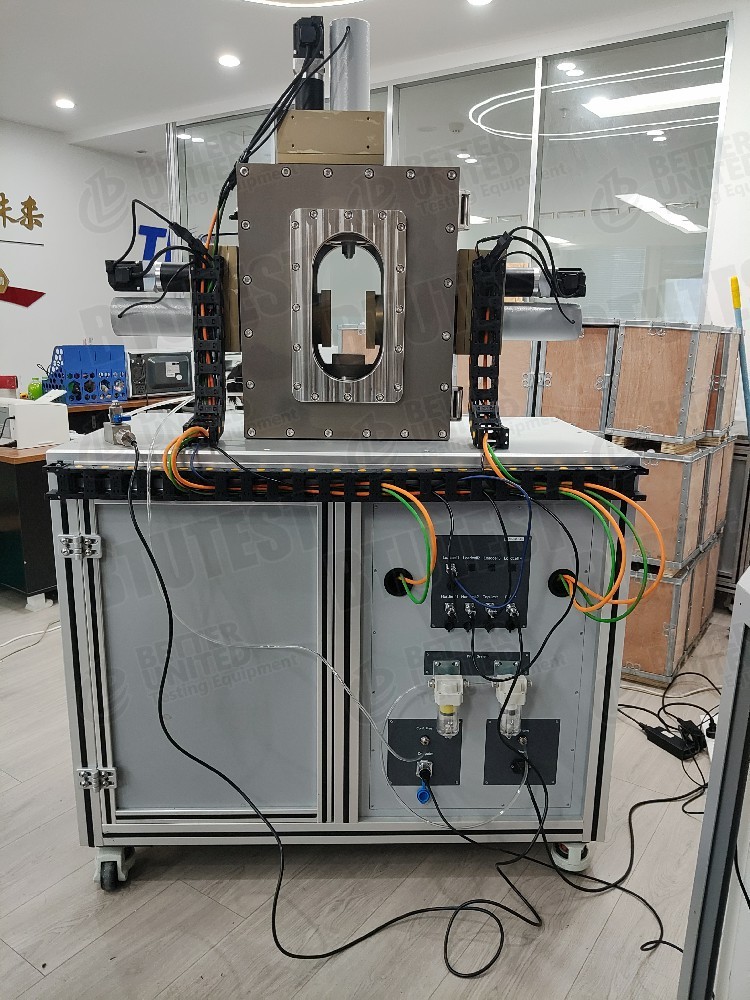

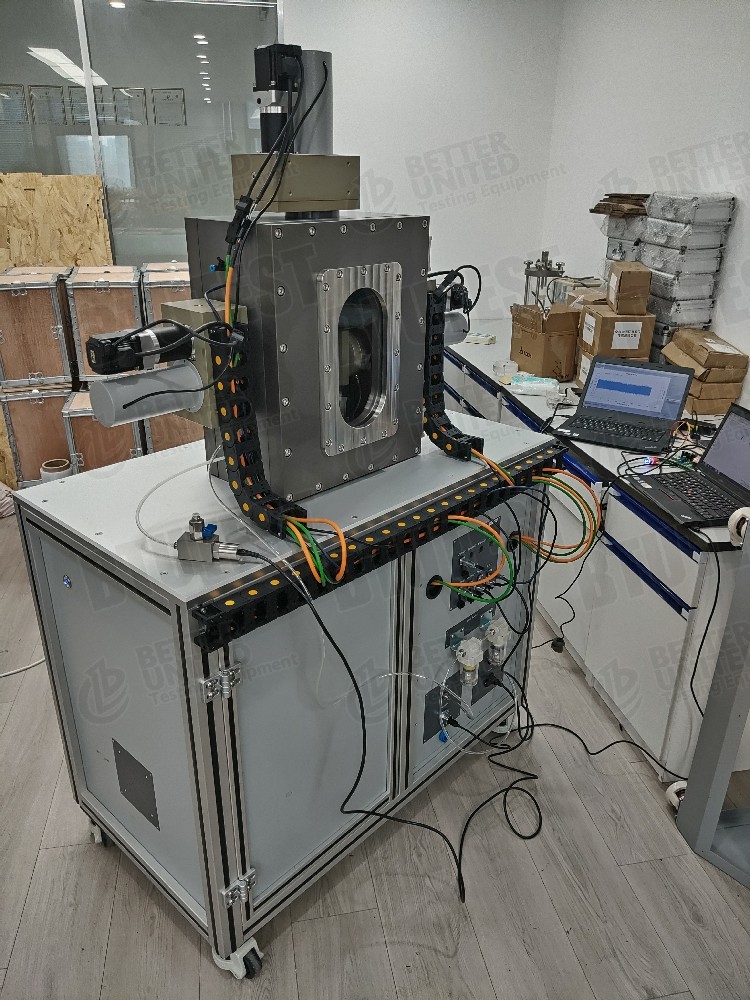

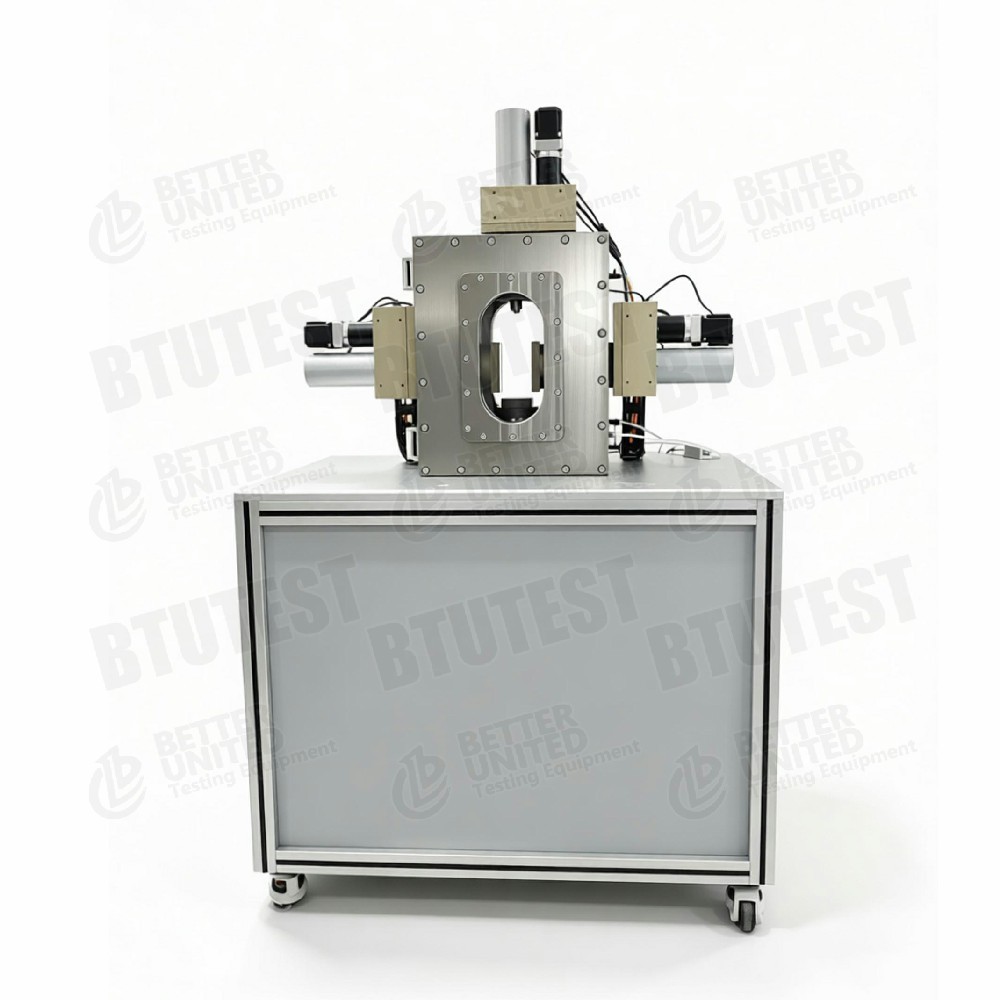

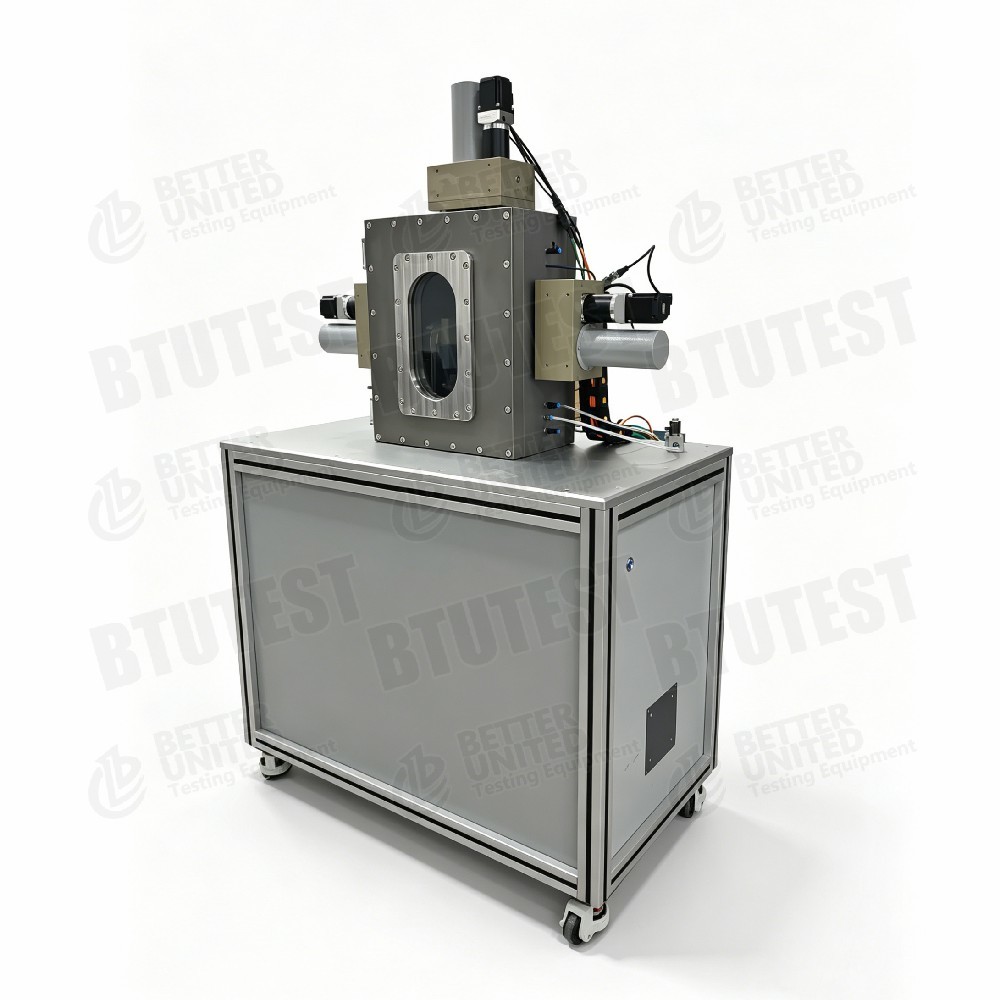

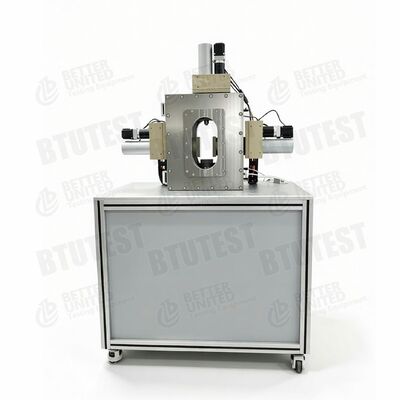

Automatisches echtes dreiachsiges Gerät

Produkt-Beschreibung

1Beschreibung.

mit einer Leistung von mehr als 10 W und einer Leistung von mehr als 100 W,ist ein fortschrittliches geotechnisches Prüfsystem, das in der Lage ist, eine unabhängige Spannungskontrolle (offene und geschlossene Schleife) an drei sich gegenseitig senkrechten Achsen einer Kubikprobe durchzuführenEs unterstützt verschiedene triaxial Tests auf gesättigten und ungesättigten Böden.mit einem Temperaturkontrollmodul von -30 °C bis 90 °C, die die Untersuchung des mechanischen Verhaltens des Bodens unter Multifeld-Kopplungsbedingungen (Stress-Wasser-Wärme) ermöglichen.

2. Prüfstandards

Die vollautomatischen wahren Triaxialgeräte der Baureihe BTU-TTA (Mehrfeldkopplung) sind so konzipiert und hergestellt, dass sie die neuesten Anforderungen der folgenden internationalen Normen erfüllen oder übertreffen:

• Ausrüstung für die Verarbeitung von Luftfahrzeugen(konsolidierte, nicht abgeleitete triaxiale Kompressionsprüfung)
• ASTM D4767(konsolidierte drenierte triaxiale Kompressionsprüfung)
• ASTM D5084(Durchlässigkeit der Böden, konstante/fallende Oberfläche)
• für die Verwendung in Kraftfahrzeugen(Saugprüfung für ungesättigte Böden)
• für die Verwendung in Kraftfahrzeugen(Messung der Scherwellengeschwindigkeit mit Benderelementen)
• ISO 17892-8(Triaxialprüfung ohne Abfluss)
• ISO 17892‐9(falls zutreffend zyklische triaxiale Prüfung)

3. Spezifikation

4Detail.

Die in dem Dokument aufgeführten Hauptfunktionen sind folgende:

• Unabhängige dreiachsige Spannungskontrolle: Kontrollen der Spannungen in offenem und geschlossenem Kreislauf auf jeder der drei Achsen einer Kubikprobe (wahrer triaxialer Spannungszustand, σ1 ≠ σ2 ≠ σ3).
• Gesättigte/ungesättigte triaxiale Prüfungen: Verschiedene herkömmliche triaksielle Prüfungen (z. B. CU, CD, UU) an ungesättigten oder gesättigten Böden.
• Zwei-Wege konstante Kopfdurchlässigkeit (optional): Die Durchlässigkeitsprüfungen mit konstantem Kopf können an zwei Achsen der Kubikprobe durchgeführt werden.
• Nicht gesättigte gleichmäßige Saugdurchlässigkeit (optional): Durchlässigkeitsprüfung mit konstantem Kopf unter gleichen Saugbedingungen an ungesättigten Proben.
• Prüfung der Biegeelemente (fakultativ): P- und S-Wellenmessungen.
• Temperaturregelungsmodul (optional): Temperaturbereich -30 °C ~ 90 °C für die Mehrfeldkopplung (Stressthermie-Wasser-Thermie).

5. Anwendung

• Konstitutive Modellierung von Böden unter komplexen Belastungspfaden (echte triaxiale Belastungssimulation)
• Ungesättigte Bodenmechanik (sauggesteuerte Festigkeit, Verformung, Durchlässigkeit)
• Problematik der Verbindung mehrerer Bereiche: gefrorener Boden (Temperatur unter Null), hochtemperaturbedingte Umgebungen, Entsorgung von Kernabfällen, Energiepfähle usw.
• Anisotropisches mechanisches Verhalten (unabhängige Belastung in drei Richtungen)
• Dynamisches Modul, Dämpfungsverhältnis, Scherwellengeschwindigkeitsmessungen (Benderelemente)
• Untersuchungen zur Anisotropie der Permeabilität (hydraulische Leitfähigkeit in verschiedene Richtungen)

6. Vorteile

• Wirklich unabhängige dreiachsige Belastung: Die unabhängige Steuerung von σ1, σ2, σ3 ermöglicht die Simulation realistischer Belastungszustände in situ (z. B. bei K0 ≠ K1).
• Mehrfeldkopplungsfähigkeit: Optionale Temperaturregelung, Durchlässigkeit, Saugregelung für geotechnische Prüfungen in komplexen Umgebungen geeignet.
• Voll automatische Steuerung: Die automatische Steuerung mit offenem/geschlossenem Schleife verbessert die Genauigkeit und Wiederholgenauigkeit der Prüfungen.
• Sehr integriert: Ein System kann gesättigte/ungesättigte triaxielle, Durchlässigkeit, Biegeelement, Temperaturkontrolle und andere Prüfungen durchführen.
• Flexible Optionen: Die Benutzer können die Durchlässigkeit, die Biegeelemente, die Temperaturregelung usw. je nach Bedarf auswählen und so die Anfangskosten senken.
• Anwendbar auf ungesättigte Böden: Unterstützt gleichmäßige Saugdurchlässigkeit und triaxielle Prüfungen und erweitert damit den Forschungsumfang.

7. Zusammenfassung der Parameter

8Was zu wählen

•BTU- TTA-1/2: geeignet für kleine Proben (70×35×70mm) und Grundprüfungen mit begrenzten Budgets;

•BTU- TTA-3/4: geeignet für Standardproben (70×70×140mm) und Szenarien, in denen eingebaute Unterwassersensoren erforderlich sind;

•BTU- TTA-5: Für ungesättigte Bodenprüfungen erforderlich (mit Porenluftdruckregelung);

•BTU- TTA-7 ist es.: Fortgeschrittene Forschung, die dynamische Belastungen (5kN/5Hz) oder Tests mit Biegeelementen erfordert.

• Grundkonfiguration: Unabhängige Drei-Achsen-Spannungskontrolle + gesättigte/ungesättigte triaxiale Prüffunktionen (geeignet für die meisten echten triaxialen Untersuchungen).
• Untersuchungen zur Anisotropie der Permeabilität: Wählen Sie “Konstante Durchlässigkeitsprüfung des Kopfes auf zwei Achsen“.
• Durchlässigkeit des ungesättigten Bodens: Wählen Sie “Konstante Durchlässigkeitsprüfung des Kopfes unter gleichen Saugbedingungen“.
• Dynamisches Modul / Scherwellengeschwindigkeit: Wählen Sie Biegelemente (P-Welle, S-Welle) aus.
• Mehrfeldkopplung (Temperaturwirkungen)Auswahl des Temperaturregelungsmodulsfür gefrorene Böden oder Hochtemperaturprüfungen.
• Mehrere Funktionen gleichzeitig: Zusätzliche Module können kombiniert werden, jedoch sollte die Kompatibilität mit dem Hersteller bestätigt werden.

Die Nutzer sollten die Module auf der Grundlage der Forschungsziele (z. B. ungesättigter Boden, Temperatur, Anisotropie der Permeabilität) und des Budgets auswählen.

9. Prozessfluss

• Vorbereitung der Probe: Bereiten Sie eine kubische Bodenprobe (gesättigt oder ungesättigt, gegebenenfalls mit Saugkontrolle) vor.
• Installation von Proben: Die Probe wird in die echte dreiachsige Druckzelle gelegt; die Ladekolben und Sensoren (Porendruck, Sperrdruck, Verschieben usw.) werden in alle drei Richtungen angeschlossen.Bei Verwendung von Biegelementen, installieren Sie die Bender-Element-Wandler.
• Sättigungs- / Sauggleichgewicht(falls erforderlich): Zurückdrucksättigung für gesättigte Böden; für ungesättigte Böden ist die Achsenumwandlungstechnik zu verwenden, um den Saug auf den Zielwert zu kontrollieren.
• Konsolidierung: Anfängliche Spannungen in drei Richtungen (isotrop oder anisotrop) anwenden; Entwässerung / Volumenänderung erfassen.
• Ladestadium:
  • Die Prüfungen sind in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel.
  • Optional ist eine konstante Belastungsrate oder eine konstante Belastungsrate zu verwenden.
  • Bei Durchlässigkeitsprüfungen wird der Durchfluss unter einem konstanten hydraulischen Gradienten gemessen.
  • Bei temperaturgesteuerten Prüfungen ist die Zieltemperatur einzustellen und eine Ausgleichung zu ermöglichen.
• Datenerfassung: Erfasst automatisch Spannung, Dehnung, Porendruck, Saug, Durchlässigkeitsdurchfluss, Temperatur, Wellenform des Biegeelementes usw. für alle drei Richtungen.
• Abschluss und Entladen: Stoppen, wenn die vorgegebene Belastung, Spannung oder Anzahl der Zyklen erreicht ist; entladen und entfernen Sie die Probe.
• Datenverarbeitung: Die Software berechnet die wichtigsten Spannungsunterschiede, die volumetrische Spannung, die abweichende Spannung, die Permeabilitätskoeffizienten, die Scherwellengeschwindigkeit usw.; zeichnet Spannungswege, Spannungs- und Spannungskurven;erstellt einen Prüfbericht.
