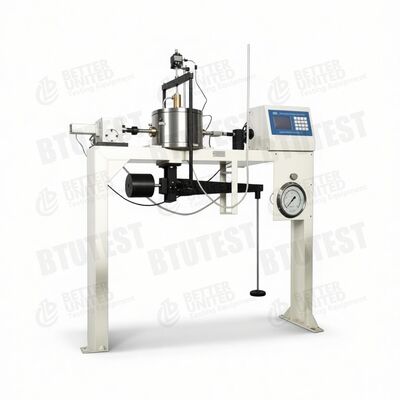

Ungesättigte Direktschervorrichtung vom Hebeltyp

Produkt-Beschreibung

Nicht gesättigte Geräte zum direkten Scheren mit Hebel

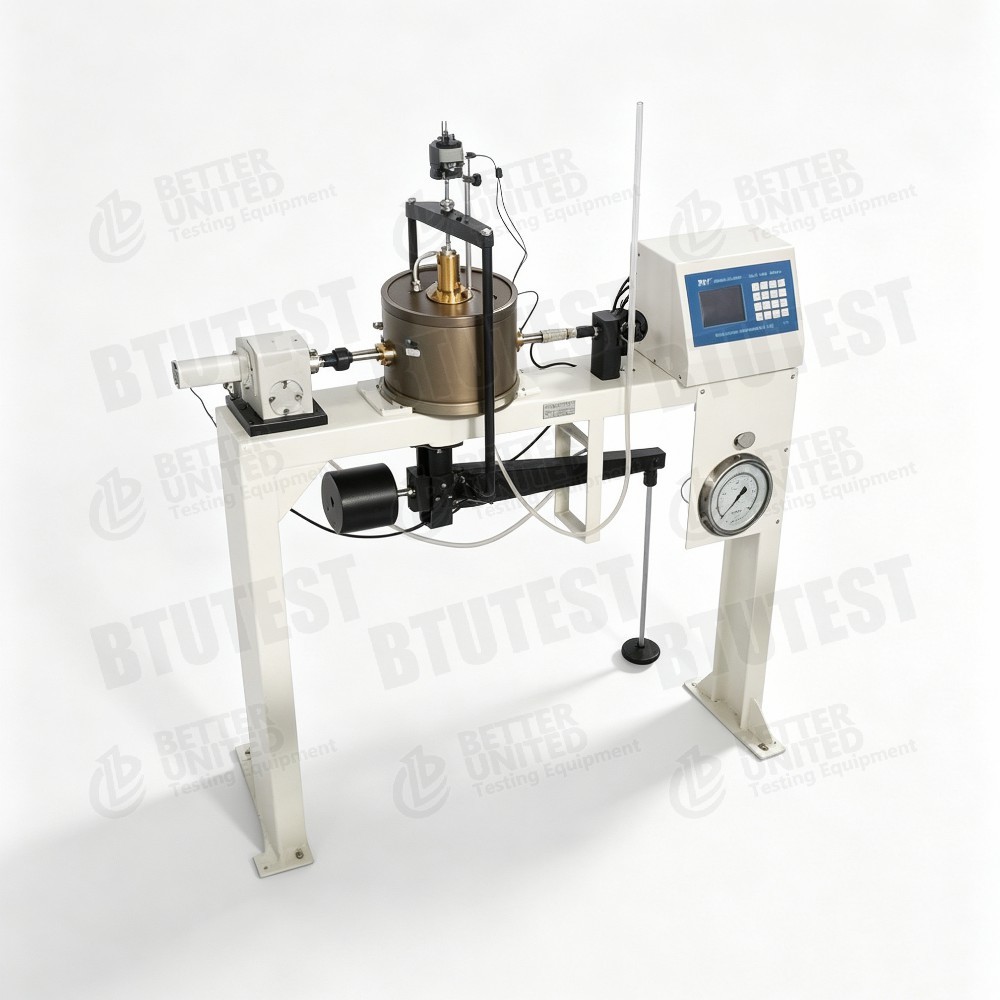

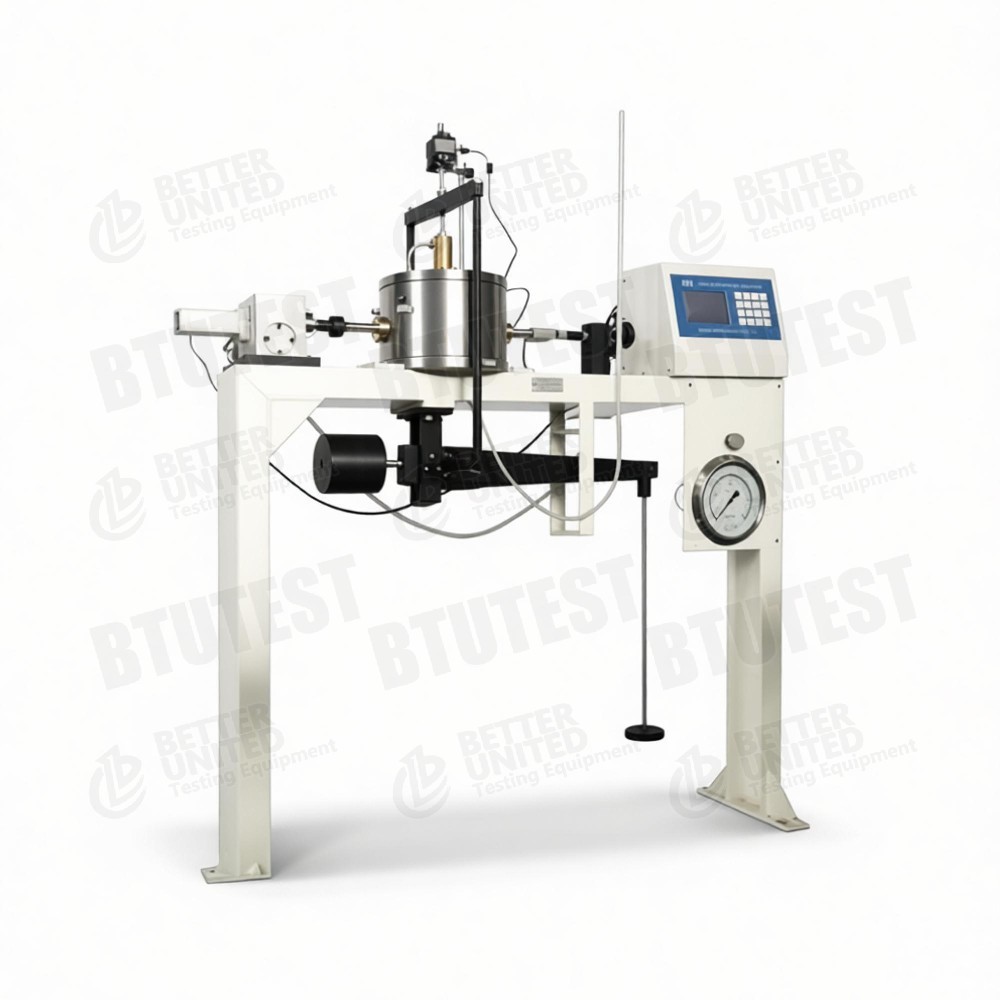

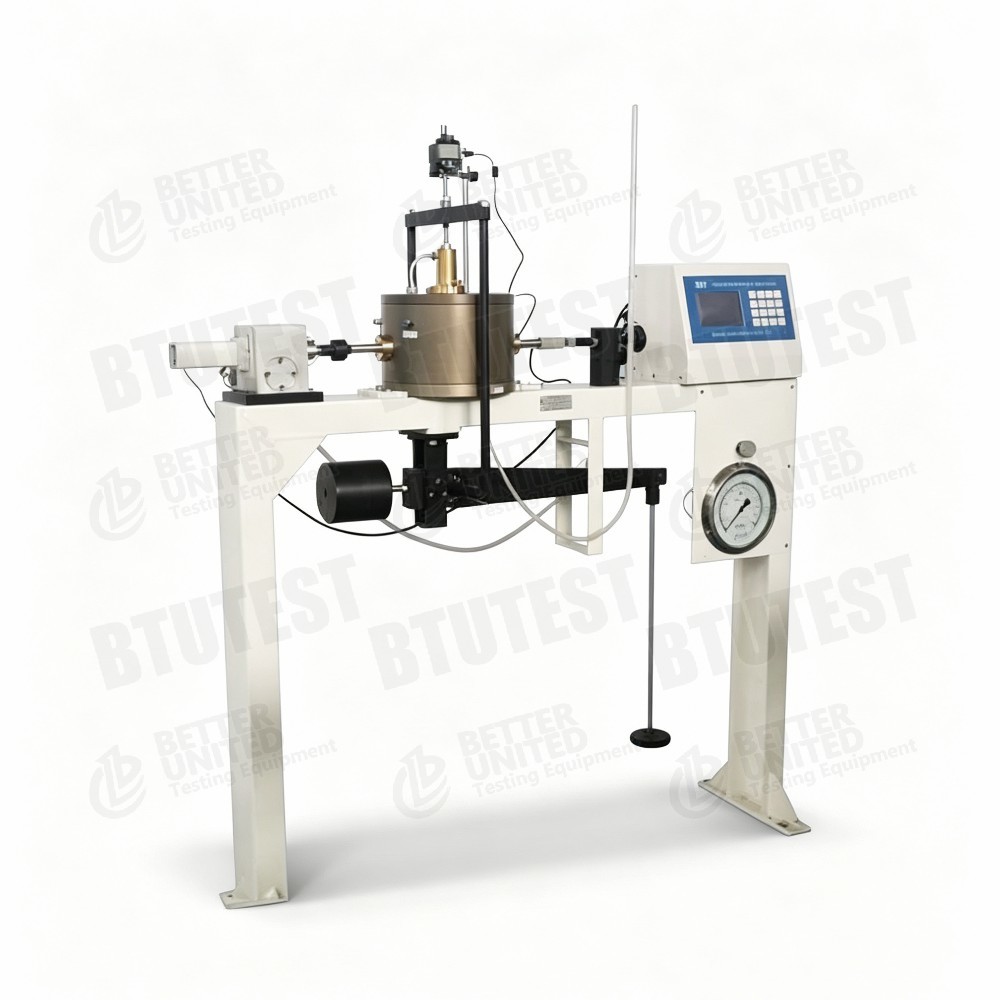

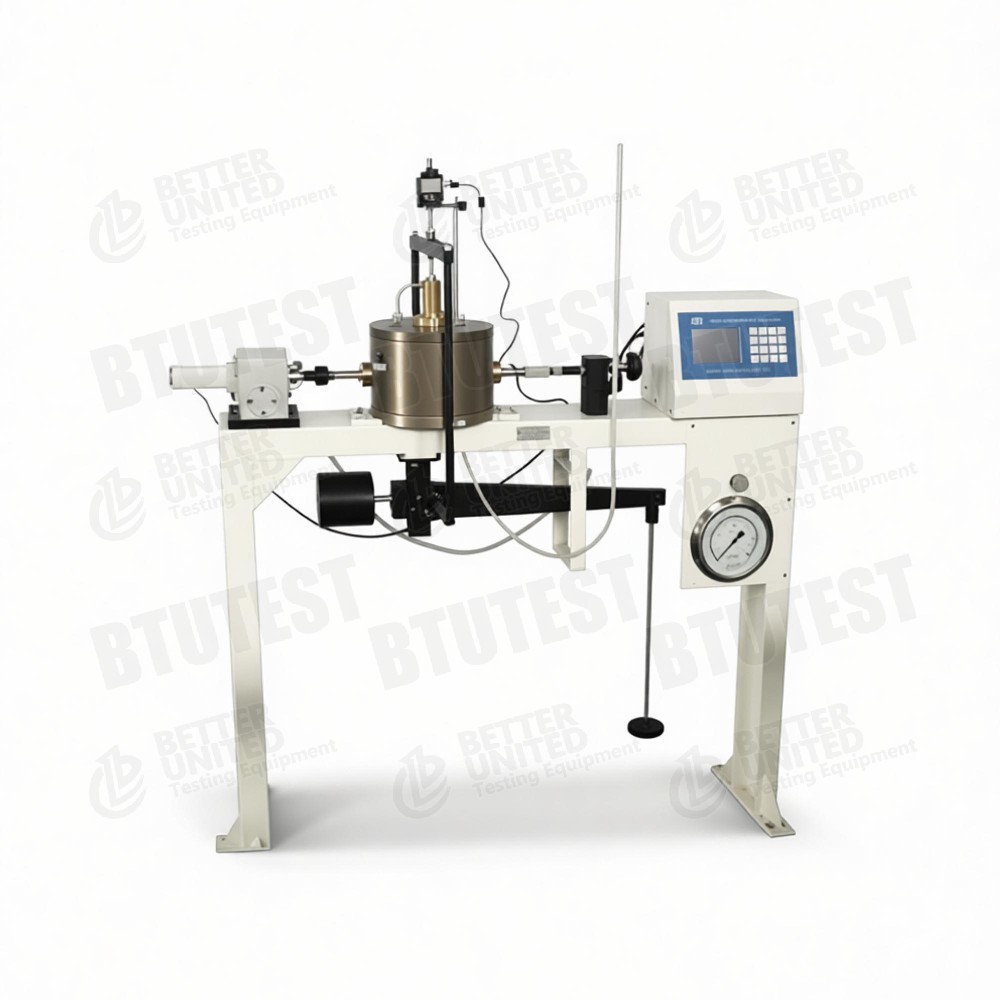

ModellBTU- DDS-1U

Beschreibung

Dieses Gerät ist einNicht gesättigte Geräte zum Direktscheren, ModellBTU- DDS-1U, speziell für die Scherfestigkeitsprüfung ungesättigter Böden ausgelegt.mit einer Breite von mehr als 20 mm,Hauptmerkmale:

• Spezialisierte Druckzelle: Verwendet die Netto-Normalspannung, die nicht vom Luftdruck der Poren beeinflusst wird; Oberfläche auf Korrosionsbeständigkeit und hohe Festigkeit behandelt.
• Spezialisierte Scherbox: Ø61,8 mm × H20 mm, mit einem Keramikplattenhalter für den einfachen Austausch der Keramikplatte (5 Bar, aus den USA importiert) und eine bequeme Entluftung durch Vakuumsättigung.
• Schergeschwindigkeit: 0,00001×6 mm/min, schrittlose Einstellung, LCD-Display.
• Höchste horizontale Scherkraft: 5 kN (optional 10 kN).
• Normaldruck: Stufenbelastung des Hebels (Gewichte sind optional, maximal 1600 kPa).
• Normalverschiebung: Bereich 12,7 mm, Auflösung 0,01 mm.
• Messung der Volumenänderung: Bereich 0­200 ml, Auflösung 0,01 ml.
• Luftdruck in den Poren: 0 ̊0,6 MPa mit einem Druckmessgerät der Klasse 0,25.
• Datenerfassungssystem eingeschlossen.

Prüfstandards (international)

• ASTM D3080(Direktes Scherversuch)
• für die Verwendung in Kraftfahrzeugen(Aufsaugmessung)
• ASTM D6836(Ungesättigte Bodenprüfmethoden, einschließlich der Achsentranslation)
• ISO 17892‐10(Direktes Scherversuch)
• BS 1377-7(Direktes Scherversuch)
• Die Restfestigkeit ungesättigter Böden kann sich aufAusrüstung für die Verarbeitung von Luftfahrzeugenund ähnliches.

Das Gerät steuert die Netto-Normalspannung durch die Regulierung des Porenluftdrucks und der Gesamtnormalspannung und erfüllt so die grundlegenden Anforderungen der Achsenumwandlungstechnik.

Spezifikation

Einzelheiten

• Nicht gesättigte Druckzellen- speziell so konstruiert, dass der normalen Ladekorn sich gegen die Zelle versiegelt; die angewandte normale Spannung wird nicht durch Porenluftdruck abgewogen,die eine unabhängige Steuerung der Netto-Normalspannung ermöglicht (σ_net = σ ?? u_a).
• Schere und Keramikscheiben- Die Scherebox ist mit einem Halter für die Keramikscheibe ausgestattet, der einen schnellen Austausch von Scheiben mit unterschiedlichen Lufteinlasswerten ermöglicht (Standard 5 Bar, entspricht 500 kPa Lufteinlasswert),geeignet für die meisten ungesättigten BodenprüfungenDie Keramikscheibe kann entfernt und Vakuum gesättigt werden, um eine wirksame Achsenumwandlung zu gewährleisten.
• Hebellastsystem mit einer Breite von mehr als 20 mm, jedoch nicht mehr als 20 mm.
• Breiter Schergeschwindigkeitsbereich¥ 0,00001 ¥ 6 mm/min deckt langsame Schere (0,02 ¥ 0,05 mm/min) bis schnelle Schere (0,8 ¥ 1,2 mm/min) ab und kann auch für Kriechversuche verwendet werden.
• Horizontale Scherkraft- Standard 5 kN (entsprechend einer maximalen Scherspannung von etwa 1,67 MPa, abhängig von der Probenfläche).
• Messung der Bewegung und des Volumens¢ Normale Verschiebung gemessen mit einem Zifferblattmessgerät (Auflösung 0,01 mm) Volumenänderung gemessen mit einer Burette oder einem Sensor (0 ¢ 200 ml, Auflösung 0,01 ml) zur Erfassung von Veränderungen des entwässerten/absorbierten Wasservolumens.
• Durchluftdruckregelung¢ über eine äußere Luftquelle und einen Druckmessgerät (Genauigkeit von 0,25 MPa) angewendet, das an den Porenluftanschluss an der Oberseite der Scherbox oder Druckzelle angeschlossen ist.
• DatenerfassungssystemDie Daten werden automatisch erfasst, indem sie mit den Sensoren (Last, Verlagerung, Volumen, Druck) verbunden werden.

Anwendung

• Ungesättigte Steigungstabilitätsanalyse′ Bestimmung der Scherfestigkeitsparameter (c′, φ′, φb) bei unterschiedlichen Netto-Normalspannungen und -Saugungen.
• Expansive und zusammenklappbare Böden Untersuchung der Wirkung der Veränderung des Wassergehalts (Saugänderung) auf die Festigkeit.
• Abfalldecken- Bewertung des mechanischen Verhaltens ungesättigter Böden.
• Unterstufen und Grundlagen Ermitteln Sie Festigkeitsparameter für Böden über der Kapillarzone.
• Lehre und Forschung- Ungesättigte Bodenmechanik in Universitätslaboren.

Vorteile

• Spezialisierte ungesättigte KonstruktionDie Druckzelle und die Scherebox sind für die Achsenumwandlung optimiert und sorgen für eine unabhängige Kontrolle der Netto-Normalspannung.
• Bequemer Keramikscheibenersatz¢ Die Konstruktion des Halters ermöglicht ein einfaches Austausch von Scheiben mit unterschiedlichen Lufteinlasswerten; sie kann Vakuum gesättigt werden, um eine zuverlässige Saugregelung zu gewährleisten.
• Hebellast- Kein komplexes Servosystem; geringe Kosten, einfache Wartung und eine hohe normale Spannung (1600 kPa).
• Breiter SchergeschwindigkeitsbereichEr erfüllt verschiedene Prüfstandards (langsames Scheren, schnelles Scheren).
• Optional hohe Scherkraft- bis zu 10 kN für hochfeste oder grobkörnige Böden.
• Hochauflösende Volumenmessung- 0,01 ml Auflösung, geeignet zur Überwachung von Abfluss-/Absorptionsvolumenänderungen in ungesättigten Böden.
• Datenerfassungssystem- Verringert den manuellen Aufzeichnungsaufwand und verbessert die Zuverlässigkeit der Daten.

Was zu wählen

Die Auswahl des Geräts oder seines Zubehörs erfolgt auf der Grundlage der Prüfungsanforderungen:

• Bedarf an ungesättigten PrüfungenFür nur gesättigte Böden ist ein herkömmlicher Direktschereinrichtung günstiger.
• Normale BelastungsanforderungBei höheren Normalspannungen (z. B. bei tiefen Böden) sind andere Modelle zu berücksichtigen (z. B. DDS-4UF mit 3,2 MPa).
• Anforderung an die ScherkraftFür Sand, grobe Böden oder hochfeste Böden wird die Option von 10 kN empfohlen.
• Wert des Eintritts von KeramikplattenluftFür die meisten ungesättigten Böden (Saugkraft ≤ 500 kPa) reicht der Standard 5 Bar (500 kPa) aus.15 Bar) beim Hersteller bestellt werden können..
• AutomatisierungsgradFür eine vollautomatische Steuerung (Servo-Ladung, programmierte mehrstufige Ladung) wählen Sie Modelle wie den DDS‐4UF.
• DatenerfassungFür die fortgeschrittene Nachbearbeitung (z. B. automatische Aufzeichnung der Festigkeitsumschließung, c/φ-Berechnung) müssen die Softwarefähigkeiten überprüft oder aktualisiert werden.
• HaushaltsplanDie Kosten für die ungesättigten Direktschereinrichtungen des Hebeltyps sind niedriger als für vollautomatische Servo-steuerbare Einheiten und bieten als Einstiegs-Ungesättigteinsatzgerät einen guten Wert.

Prozessfluss

Beispiel:Ungesättigte direkte Scherprobe (konsolidierte Entwässerung, Steuerung der Netto-Normalspannung und der Saugfähigkeit)

• Zubereitung von Keramikblättern
  • Die 5 Bar Keramikscheibe wird in entlüftetes Wasser eingeweicht und mit Vakuum gesättigt (Luftblasen entfernt).
  • Installieren Sie die Keramikscheibe in den Halter an der Basis der Scherbox, um eine gute Dichtung zu gewährleisten.

• Vorbereitung der Probe
  • Unbeeinträchtigte ungesättigte Böden geschnitten oder eine neu geformte Probe mit einem Schneidring von Ø61,8 × 20 mm vorbereitet.
  • Der Anfangswassergehalt und -dichte werden gemessen; wenn eine spezifische Saugleistung erforderlich ist, wird mit Hilfe des Dampfgleichgewichts vorgeglichen.

• Installation von Proben
  • Die Probe wird auf die Keramikscheibe gelegt und dann poröser Stein und Ladeblatte eingebaut.
  • Montieren Sie die obere Scherbox und legen Sie die gesamte Scherbox in die Druckzelle.
  • Die Porenluftdruckleitung (an die Oberseite der Schere oder Druckzelle) und die Abfluss-/Volumenwechselleitung (an den Hohlraum unterhalb der Keramikscheibe) werden angeschlossen.

• Anwendung der Netto-Normalspannung
  • Die gewünschte Gesamtnormalspannung σ wird mit dem Hebel und den Gewichten ausgeübt.
  • Gleichzeitig wird ein Porenluftdruck ua (z. B. 50 kPa) angewendet.

• Saugen und Ausgleich
  • Die Matrixsaugung s = ua ?? u_w. Typischerweise u_w = 0 (Abflussleitung offen für die Atmosphäre), also s = ua.
  • Öffnen Sie das Entwässerungsventil und registrieren Sie die Volumenänderung (Entwässerung/Absorption) bis zum stabilen (Sauggleichgewicht).

• Konsolidierung
  • Beibehalten von konstanten Netto-Normalspannungen und Saugkraft; vertikale Verformungen werden aufgenommen, bis die Konsolidierung stabil ist.

• Einstellung der Scherparameter
  • Auf der Steuerungsanzeige ist die Schergeschwindigkeit festzulegen (z. B. 0,02 mm/min bei langsamem Scheren).
  • Einrichtung der Scherverschiebungsgrenze (z. B. 6 mm).
  • Schließen Sie das Datenerfassungssystem an und nullisieren Sie alle Sensoren.

• Beginnen Sie mit dem Scheren.
  • Starten Sie den Schrittmotor, um die Schere horizontal zu bewegen.
  • Das Datenerfassungssystem erfasst in Echtzeit die horizontale Scherkraft, die horizontale Verschiebung, die vertikale Verschiebung, die Volumenänderung und die Zeit.
  • Graphische Schere-Spannungsverschiebungskurve.

• Haltestand
  • Wenn die vorgegebene Scherverschiebung erreicht ist oder die Scherspannung nach einem Höchststand deutlich abnimmt, wird manuell oder automatisch gestoppt (falls das System den automatischen Stopp unterstützt).

• Abbau und Reinigung
  • Die Gewichte entladen und den Luftdruck der Poren entlasten.
  • Entfernen Sie die Probe, reinigen Sie die Schere und die Keramikscheibe.
  • Bei Prüfungen bei unterschiedlichen Netto-Normalspannungen oder -Saugungen wiederholen Sie die Schritte 1.9.

• Datenverarbeitung
  • Berechnen Sie die Spitzenverschiebungsspannung für jede Probe.
  • Für konstante Saugkraft und variable Netto-Normalspannung wird die Mohr-Coulomb-Festungsumgebung gezeichnet, um die effektiven Spannungsfestigkeitsparameter c′ und φ′ zu erhalten.
  • Für eine konstante Netto-Normalspannung und eine variierende Saugleistung berechnet φb (der Winkel der Stärkerhöhung durch Saugleistung).
  • Erstellen Sie einen Testbericht.

Zusammenfassung:Der BTU-DDS-1U ist ein ungesättigtes Gerät für das direkte Scheren des Hebeltyps, das zur Steuerung des Saugens die Achsenumwandlungstechnik einsetzt.ein breiter Schergeschwindigkeitsbereich, und eine hohe normale Spannungskapazität (bis zu 1600 kPa).mit einer guten Kosteneffizienz als Einstiegsgerät für ungesättigte DirektschereinrichtungenBei der Auswahl ist der erforderliche Saugbereich (Luftdurchgang der Keramikscheibe), die Notwendigkeit einer hohen Scherkraft,und der Budget optional 10 kN Scherkraft oder eine fortschrittlichere Automatisierung können je nach Bedarf hinzugefügt werden.
