1-fach Konsolidierungsgerät

Produkt-Beschreibung

Beschreibung

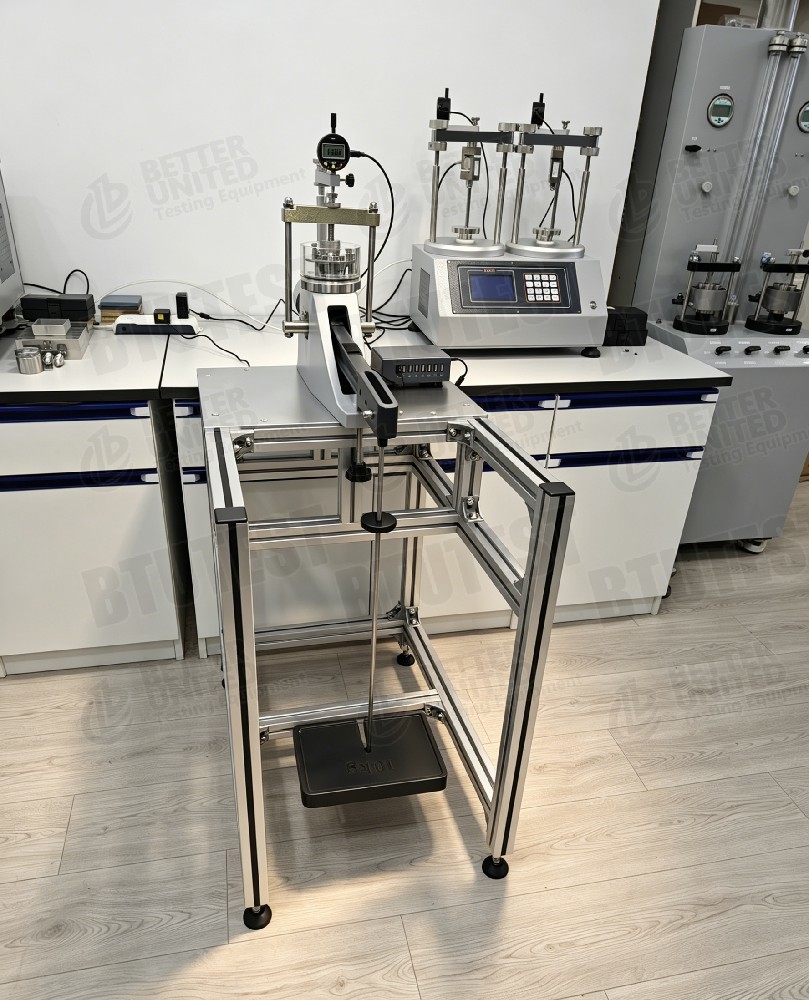

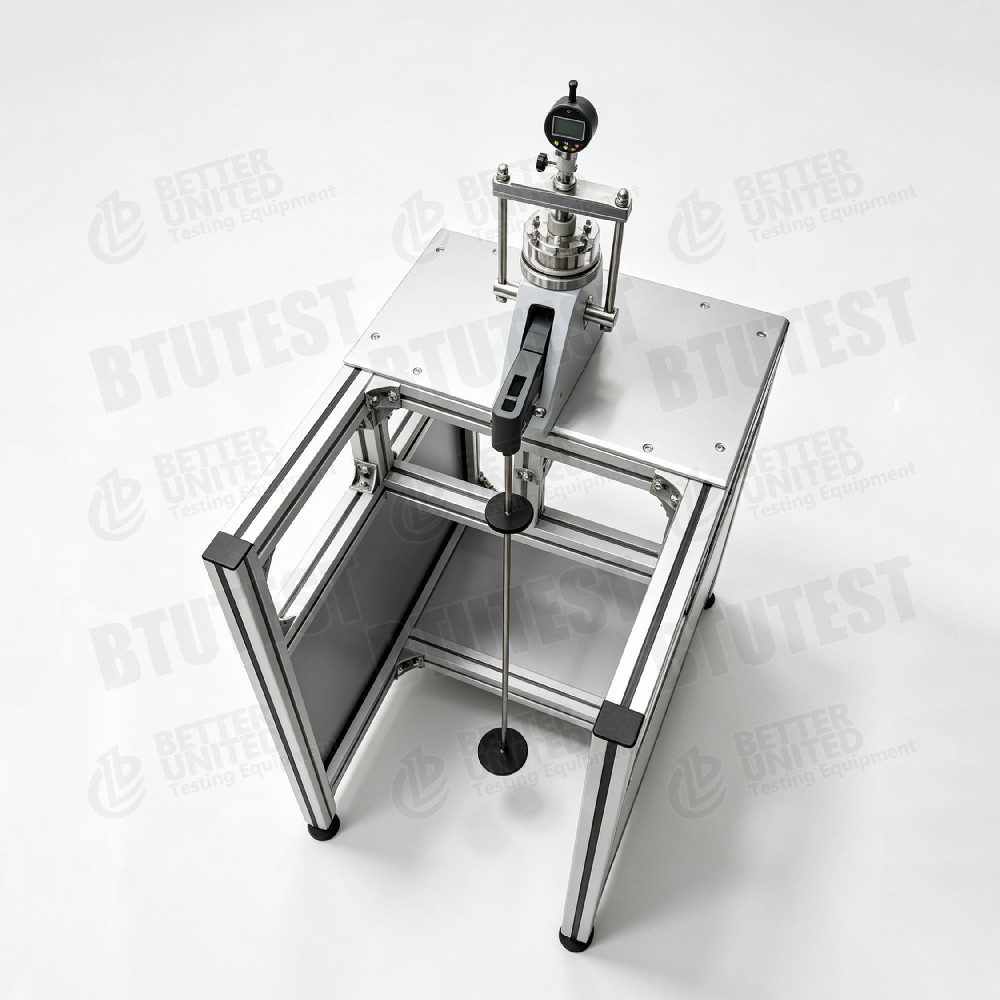

The NL5044X/001 is a table‑top single‑gang consolidation frame used to determine the long‑term consolidation characteristics of clays and other compressible soils under loads imposed by foundations and above‑ground structuresEin Absetzen kann auch dann auftreten, wenn der angewandte Druck innerhalb der sicheren Tragfähigkeit des Bodens liegt.Das Gerät nutzt eine Hebelarmbelastung und kann bis zu 81 Tonnen Druck pro Quadratfuß (ca.Es eignet sich zur Vorhersage von Grundstücksablagerungen unter Gebäuden, Staudämmen, Brücken und ähnlichen Strukturen.

Prüfstandards

Das Gerät entspricht den folgenden internationalen Normen:

• BS1377(British Standard Methoden für die Prüfung von Böden)
• ASTM D2435(Standardprüfmethoden für die eindimensionalen Festigungseigenschaften von Böden)
• ASTM D3877(Prüfmethoden für die Erweiterungs-, Schrumpfungs- und Konsolidierungseigenschaften von Böden)
• für die Verwendung in Kraftfahrzeugen(Ein-dimensionale Konsolidierung und Ausdehnung von Böden)

Spezifikation

Einzelheiten

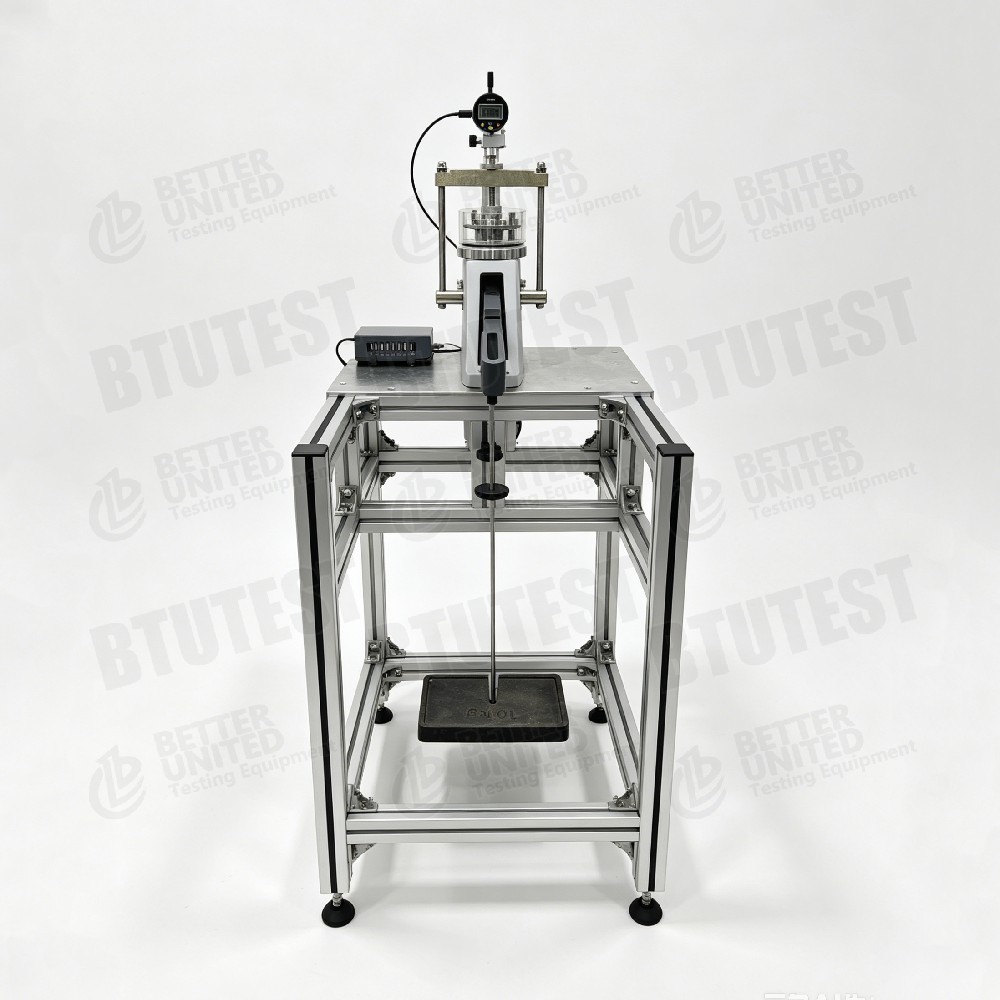

• Lademechanismus: Starrer Laderahmen mit integrierter Balkenstütze, um bei der Belastung der Probe einen Schock zu vermeiden.
• Hebelquote: Festes Hebelverhältnis 11:1, maximale Spannung bis 8,8 MPa.

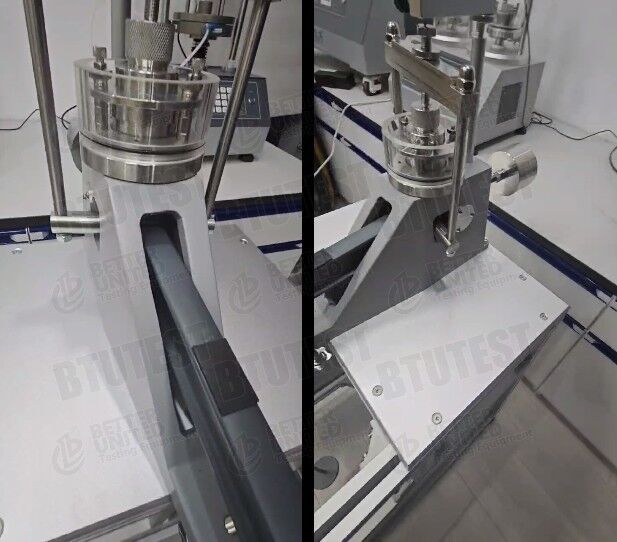

• Konsolidierungszelle: Frontbelastungs-Ödometer gemäß ASTM/BS-Normen.
• Messgeräte: Standardmechanische Zifferblattmessung; optionale vertikale Zifferblattmessung (10 mm Fahrt, Genauigkeit 0,01 mm).
• Zusätzliches Zubehör: Poröse Steine (Φ50 mm × 5 mm), Schneidring, Oberkappe, Filterpapier.
• Verpackung: Außenhülle aus Sperrholz.

Anwendung

• Laborbestimmung der Konsolidierungsanlageneigenschaften von Lehmböden
• Vorhersage der langfristigen Siedlung von Fundamenten für Gebäude, Dämme, Brücken usw.
• Untersuchungen der Hochdruckkompressibilität von Böden
• Lehre und Forschung in geotechnischen Laboratorien nach internationalen Normen

Vorteile

• Sehr hohe Ladekapazität: Höchstdruck bis zu 8.800 kPa (11:1 Hebelverhältnis)
• Steifbau: Sicherstellung der Genauigkeit, Wiederholbarkeit und Zuverlässigkeit der Testergebnisse.
• Stoßschutz: Die integrierte Lichtstrahlstütze eliminiert die Störung der Proben während der Belastung.
• Rostfest und langlebig: Gegossenes Aluminium und beschichteter Stahl für den langfristigen Laborgebrauch.
• Kompaktes Design der Tischplatte: Sparen Sie Laborplatz.
• Kostenwirksam: Ein-Gang-Konstruktion geeignet für spezialisierte Prüfungen mit geringem Volumen oder hohem Druck zu geringeren Kosten als Multigang-Modelle.

Was zu wählen

Prozessfluss

• Vorbereitung der Probe: Mit einem Schneidring eine Φ50mm-Probe schneiden und in die Konsolidierungszelle (mit oberen/unteren porösen Steinen) legen.
• Installieren der Zelle: Die Konsolidierungszelle in den Vorderaufladungsrahmen legen und befestigen.
• Anbringen der Messvorrichtung: Anbringen Sie das Zifferblatt oder den Verlagerungswandler und stellen Sie ihn auf den Anfangswert ein.
• Beanspruchung: Anhand des Hebelverhältnisses 11:1 werden nach Maßgabe des Prüfplans Schritt für Schritt Gewichte aufgetragen.
• Abwicklung der Aufzeichnungen: Die Messung des Zifferblattes erfolgt in bestimmten Zeitintervallen bei jedem Lastzuwachs bis zur Stabilisierung.
• Datenverarbeitung: Zeitrahmen von Zeit-Abwicklungskurven und Berechnung von Konsolidierungskoeffizienten, Kompressionsindex, Präkonsolidierungsdruck usw.
• Erstellung von Berichten: Erstellen von Prüfberichten für die technische Planung oder Forschungsanalyse.
