Multifunktionales Konsolidierungsgerät

Produkt-Beschreibung

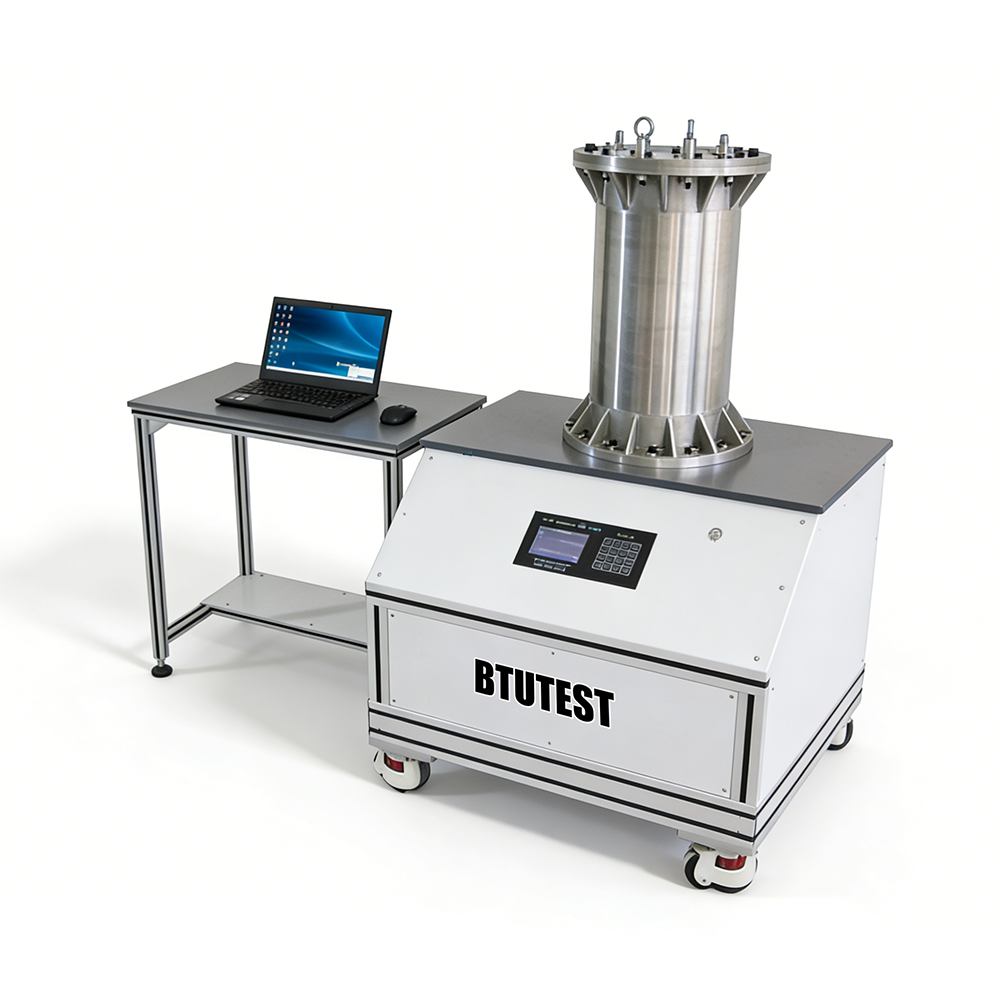

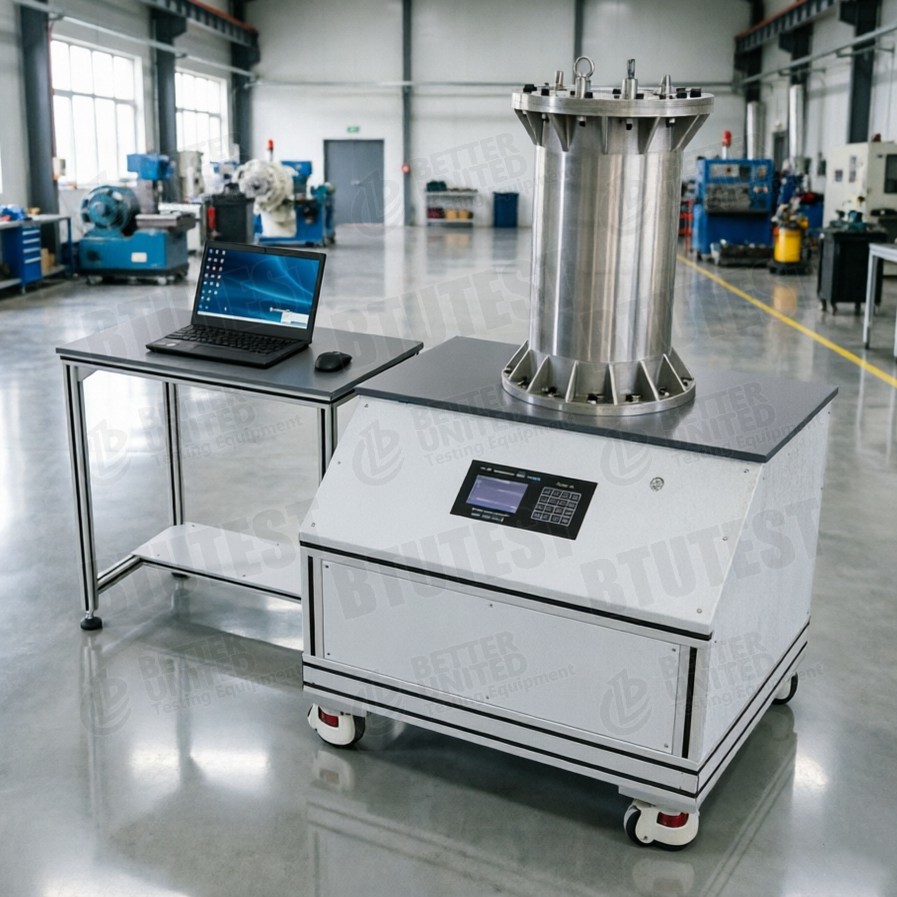

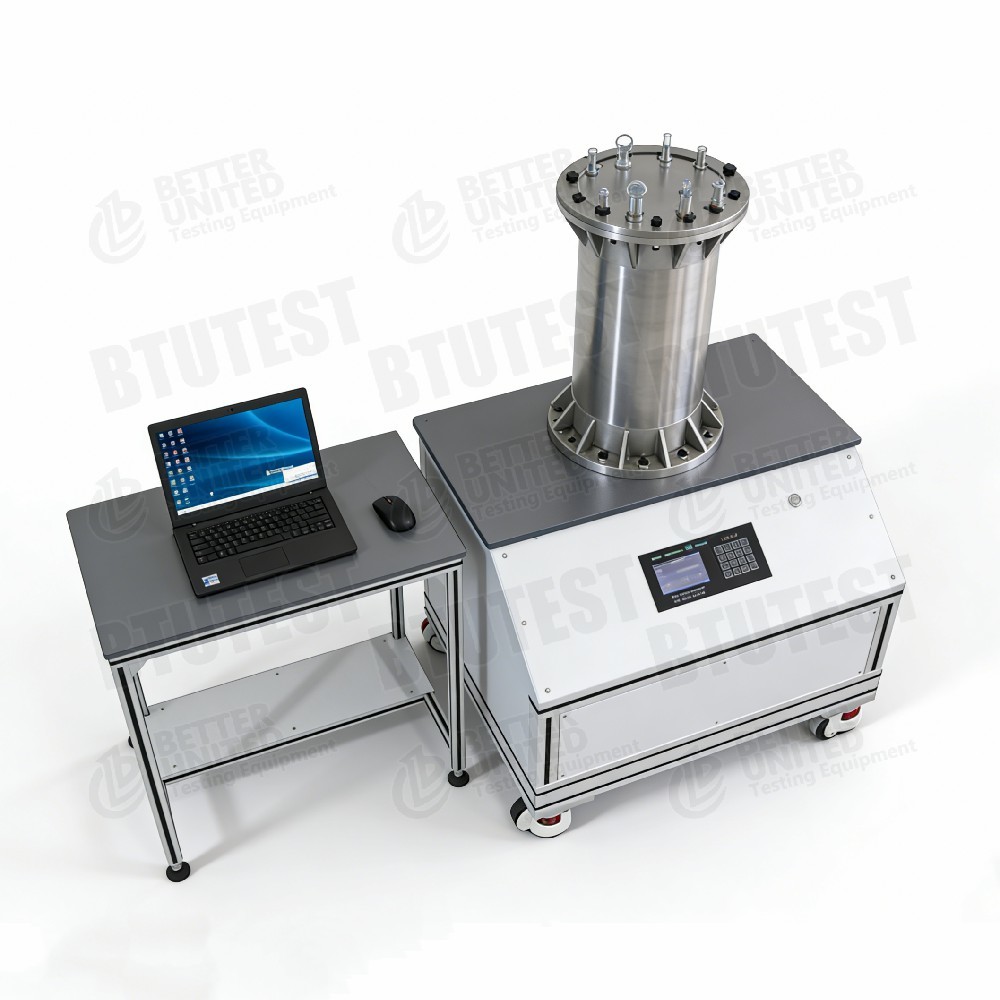

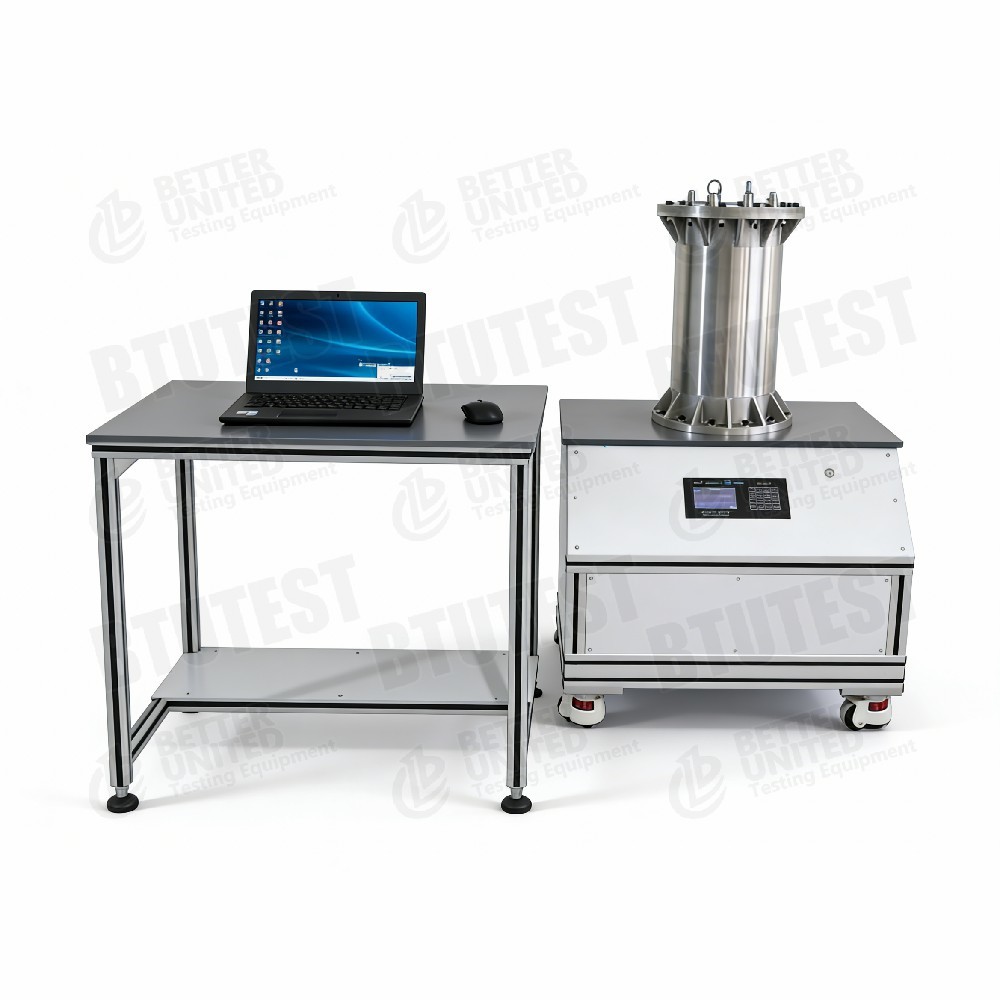

Multifunktionales Probenvorbereitungs- und Prüfsystem (Multifunktionales Konsolidierungssystem) ModellBTU- CSA-3

Beschreibung

Diese Ausrüstung ist einMultifunktionales Probenvorbereitungs- und Prüfsystem (multifunktionales Konsolidierungssystem), ModellBTU- CSA-3Es wird hauptsächlich zur Vorbereitung homogener Bodenproben und zur Durchführung verschiedener Konsolidierungstests eingesetzt.mit hohem AutomatisierungsgradDer gesamte Prüfvorgang kann über eine Servo-Steuerung mit Echtzeit-Erfassung und Analyse der Probenoberflächenbedingungen, des internen Spannungs- und Dehnungszustands,und interne Wasserdruckverteilung der PorenHauptfunktionen:

• Vorbereitung homogener Bodenproben
• Stufenbelastungskonsolidierungsprüfung
• Konstante Dehnungsrate (CRS) Konsolidierungstest
• Konsolidierungstest mit konstanten Lastgeschwindigkeit (CRL)
• Echtzeitmessung des Porenwasserdrucks an mehreren Stellen

Prüfstandards (international)

• ASTM D2435(Ein-dimensionale Konsolidierung von Böden)
• mit einer Breite von mehr als 20 mm(Konstante Konzentrationsrate der Belastung CRS)
• für die Verwendung in Kraftfahrzeugen(Beklemmung von Last-Entladung-Umladung)
• ISO 17892-5(Konsolidierungstest)
• BS 1377-6(Konsolidierungstest)
• ASTM D698(Verdichtungstest ?? bezogen auf die Probenvorbereitung)

Die Ausrüstung kann die Anforderungen dieser Normen für die Steuerung der Last, die Messung der Verschiebung, die Überwachung des Porendrucks usw. erfüllen.

Spezifikation

Einzelheiten

• MehrfunktionsintegrationKann sowohl homogene Proben (z. B. durch Verdichtung oder Konsolidierungsguss) als auch verschiedene Konsolidierungstests (Schrittbelastung, CRS, CRL) vorbereiten.
• Große ProbengrößeDie Druckzelle mit einer Höhe von Ø300 mm × 600 mm eignet sich für grobkörnige Böden oder große Proben, wodurch die Skaleneffekte verringert werden.
• mit einer Leistung von mehr als 50 W Beanspruchung, Versetzung und Geschwindigkeit werden durch Servo-Schließschleife gesteuert, Genauigkeit ±0,1% FS.
• Messung des Porendrucks in mehreren Positionen nützlich für eine effektive Belastungsanalyse in gesättigten oder ungesättigten Böden.
• Breiter Ladegeschwindigkeitsbereich¥ 0,00001 ¥ 9 mm/min, einschließlich Kriechen, langsame Konsolidierung und schnelles Laden.
• Langer Schlag- 600 mm, so dass große Verformungs- oder Kompressionsversuche möglich sind.
• Wassersammeltank- 20 L Kapazität für die Entwässerung, die Messung von Volumenänderungen erleichtert.
• Flexible Steuerung¢ kann über einen elektromagnetischen Schalter, eine Software oder ein LCD-Panel bedient werden, so dass unterschiedliche Benutzerpräferenzen berücksichtigt werden können.
• Dauerhaftes Material- Druckzelle aus Edelstahl 304, korrosionsbeständig für den langfristigen Gebrauch.

Anwendung

• Homogene Probenbereitung¢ Bietet einheitliche, wiederholbare Proben für anschließende triaxiale, direkte Schere, Permeabilitäts- usw. Prüfungen.
• Großflächige Konsolidierungstests- Feststellung der Konsolidierungseigenschaften von grobkörnigen Böden, Steinfüllungen, weichen Gesteinen usw.
• Schnelle Konsolidierung von CRS/CRL¢ Schnelle Erfassung der Konsolidierungsparameter, Zeitersparnis.
• Untersuchungen zur Verteilung des Porendrucks- Untersuchung der Entwicklung des inneren Porendrucks unter verschiedenen Abflussgrenzbedingungen und Prüfung der Konsolidierungstheorie.
• Langfristige Verschleißung¢ Messung der Verformungen und der Porendruckänderungen unter konstanter Belastung zur Analyse des Verhaltens der sekundären Konsolidierung.
• Umweltgeotechnik Untersuchung des Konsolidierungverhaltens von kontaminierten Böden, Expansionsböden usw.

Vorteile

• Hohe Präzision Kontrollgenauigkeit ±0,1% FS, die den Forschungsanforderungen entspricht.
• Große Größe und langer Schlag- Ø 300 × 600 mm Probe, 600 mm Schlag, geeignet für große Verformungen und Großteilchen.
• Multifunktion️ Probenvorbereitung + Stufenbelastung + CRS + CRL + mehrere Positionen des Porendrucks ️ alles in einem System.
• vollautomatische Servo-Steuerung- Computersteuerung, Datenerfassung in Echtzeit, automatische Parameterberechnung.
• Druck von mehreren Porenpositionen¢ ermöglicht die Untersuchung der räumlichen Porendruckverteilung im Gegensatz zu herkömmlichen Messungen mit einem einzigen Sensor.
• Wasseransammlungsbehälter mit großer Kapazität- 20 L, geeignet für die Entwässerung von großen Proben.
• Flexibler Betrieb¢ Tastatur + LCD + Software, mehrere Steuerungsmöglichkeiten.
• Robuste Konstruktion- Integraler Lastrahmen, hohe Steifigkeit, geringe Vibrationen.

Was zu wählen

Diese Ausrüstung auswählen oder auf der Grundlage der Prüfbedingungen mit anderen Modellen vergleichen:

Prozessfluss

Beispiel:Homogene Probenvorbereitung + CRS-Konsolidierungstest (mit mehreren Positions-Porendruckmessungen)

• Vorbereitung der Probe
  • Der Boden wird nach Maßgabe des Wassergehalts gemischt und in Schichten in die Druckzelle (Ø300×600 mm) gelegt.
  • Verwenden Sie das Servobelastungssystem, um jede Schicht zu verdichten, um die Trockendichte zu erreichen und eine homogene Probe zu erzeugen.
  • Während der Zubereitung werden Porendrucksensoren in unterschiedlichen Höhen eingebettet (z. B. bei 1/4, 1/2, 3/4 der Probenhöhe).

• Montage und Abdichtung
  • Installieren Sie die Oberkappe, verbinden Sie den Ladestoß, den Versetzungssensor und die mehrkanalen Porendrucksensoren.
  • Anschließen der Abflussleitungen an den Wasseraufnahmetank (20 L).
  • Wenn eine Sättigung erforderlich ist, wird eine Vakuumsättigung oder eine Gegendrucksättigung durchgeführt.

• Setze Prüfparameter
  • Wählen Sie in der Software "CRS-Konsolidierungsmodul" aus.
  • Eine konstante Dehnungsrate (z. B. 0,01 mm/min) eingestellt.
  • Es ist notwendig, dass die Fahrzeugklasse in der Anlage mit einer Leistung von mehr als 100 kW und einer Leistung von mehr als 100 kW ausgestattet ist.
  • Einstellungsintervall für die Datenerfassung (z. B. 1 Sekunde).

• Test starten
  • Das Servobelastungssystem drückt den Kolben mit konstanten Geschwindigkeiten nach unten.
  • Die Software zeichnet die axiale Belastung, die axiale Verschiebung, den Porendruck in mehreren Positionen und die Zeit in Echtzeit auf.
  • Graphisiert für jeden Sensor die Spannungs- und Dehnungskurve und die Porendruck- und Dehnungskurve.

• Haltestand
  • Automatisch gestoppt, wenn die vorgegebene Belastung oder maximale Last erreicht ist.

• Abbau und Reinigung
  • Entladen, Entfernen der Probe, Messung des endgültigen Wassergehalts.
  • Reinigen Sie die Druckzelle, die Porendrucksensoren, die Leitungen und den Wasserspeicher.

• Datenverarbeitung
  • Auf der Grundlage der CRS-Theorie berechnet die Software den Gesamtkoeffizienten der Konsolidierung Cv (mit Hilfe des durchschnittlichen oder unteren Porendrucks).
  • Vergleichen Sie die Porendruckreaktionen in verschiedenen Höhen, um die Porendruckverlustmuster zu analysieren.
  • Berechnen Sie den Kompressionsindex Cc, den Konsolidierungsdruck Pc usw.
  • Daten exportieren und einen Prüfbericht erstellen.

Für die Stufenlastkonsolidierung: Festlegen einer Lastfolge (z. B. 50, 100, 200, 400, 800 kPa); Aufzeichnung der Verschiebung und des Porendrucks im Laufe der Zeit bei jeder Laststufe.
Nur zur Probenbereitung: Verwenden Sie das Verdichtungsprogramm, um Schichten zu verdichten, ohne einen Konsolidierungstest durchzuführen.

Zusammenfassung:Das BTU-CSA-3 ist ein multifunktionales Probenvorbereitungs- und Prüfsystem (multifunctionaler Konsolidierungsapparat), das homogene Probenvorbereitungen mit verschiedenen Konsolidierungsversuchen kombiniert.Es verfügt über eine große Probengröße (Ø300×600 mm), eine axiale Belastung von bis zu 30 kN, einen Schlag von 600 mm und unterstützt Schrittbelastung, CRS, CRL und Echtzeit-Mehrposition-Porendruckmessung.Genauigkeit der Steuerung ±00,1% FS mit vollautomatischer Servo-Schlusskontrolle geeignet für die Untersuchung der Konsolidierungseigenschaften von grobkörnigen Böden, Felsflächen und großen Proben,sowie die Herstellung homogener ProbenBei der Auswahl ist die erforderliche Lastkapazität, die Probengröße und die Notwendigkeit einer Mehrpositions-Porendruckmessung zu berücksichtigen.Ein kleineres Konsolidiometer kann kostengünstiger sein.
