Großes Triaxialgerät für grobkörnigen Boden

Produkt-Beschreibung

Großräumige Triaxialgeräte für grobkörnigen Boden

1Beschreibung.

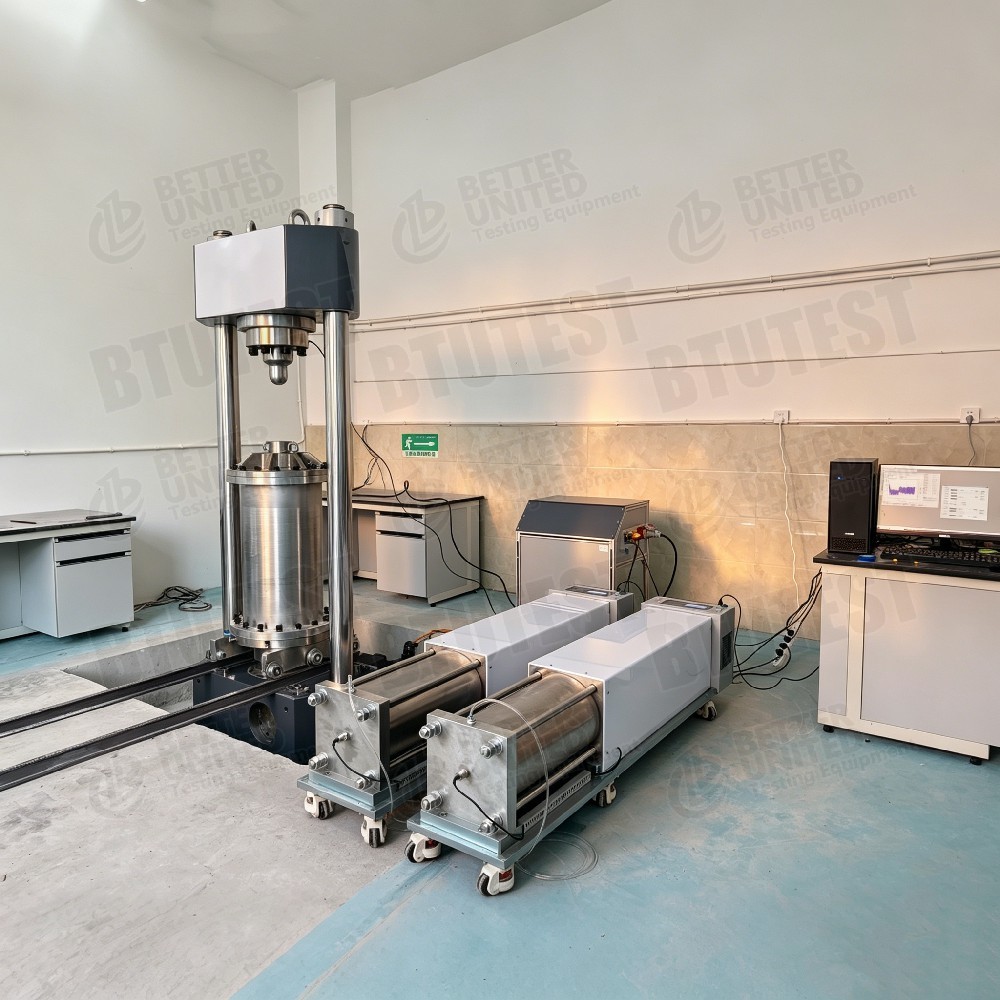

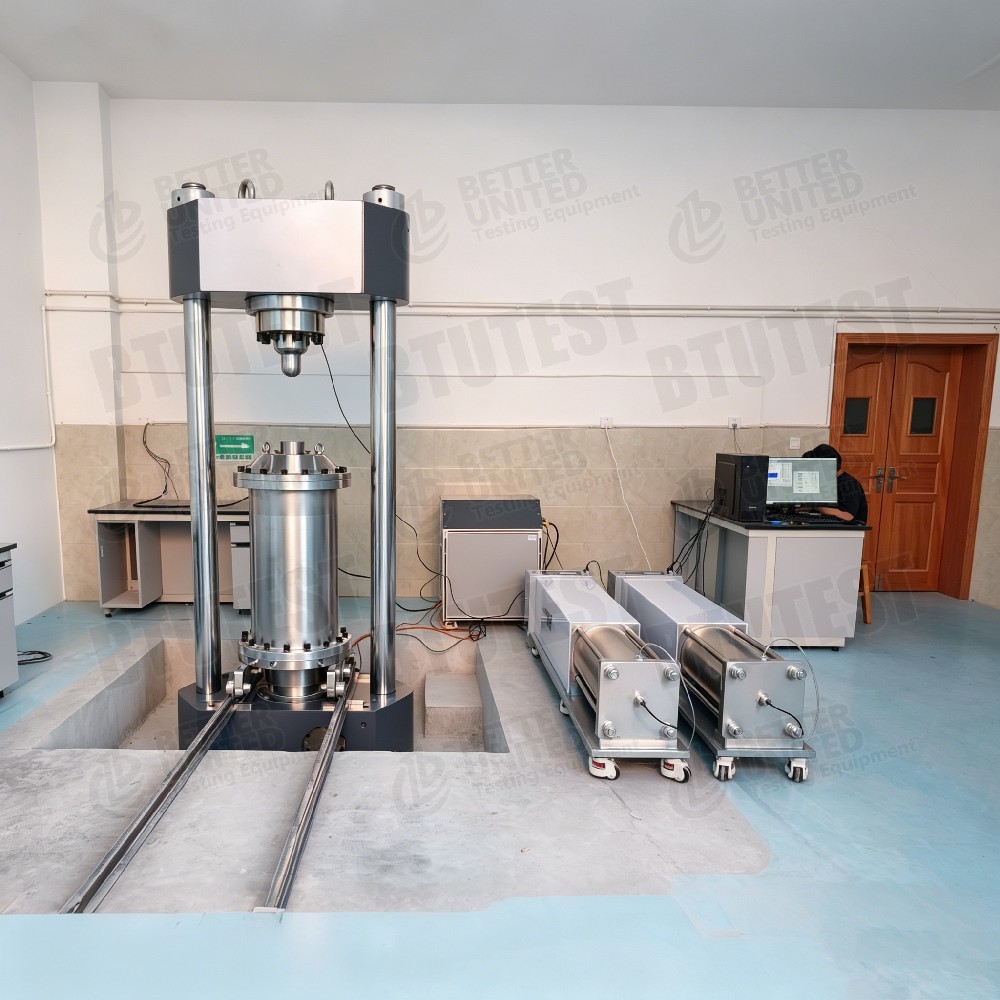

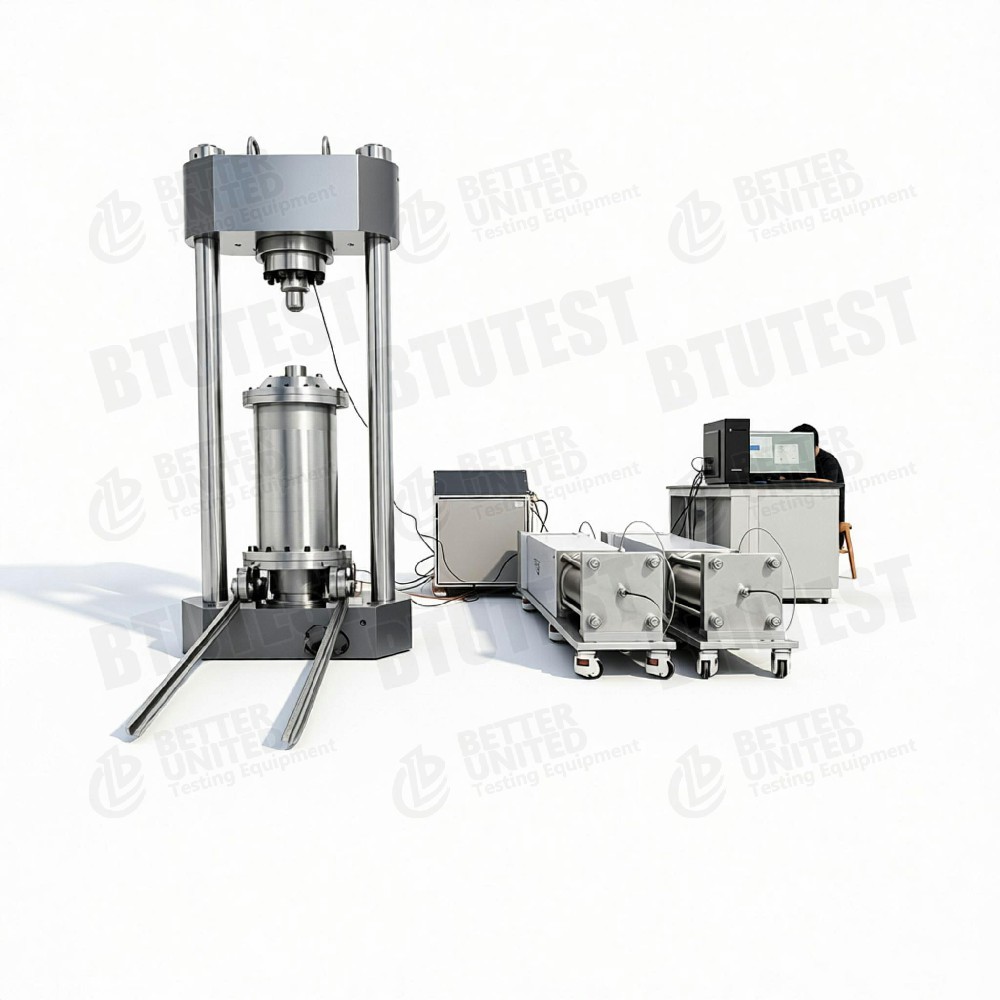

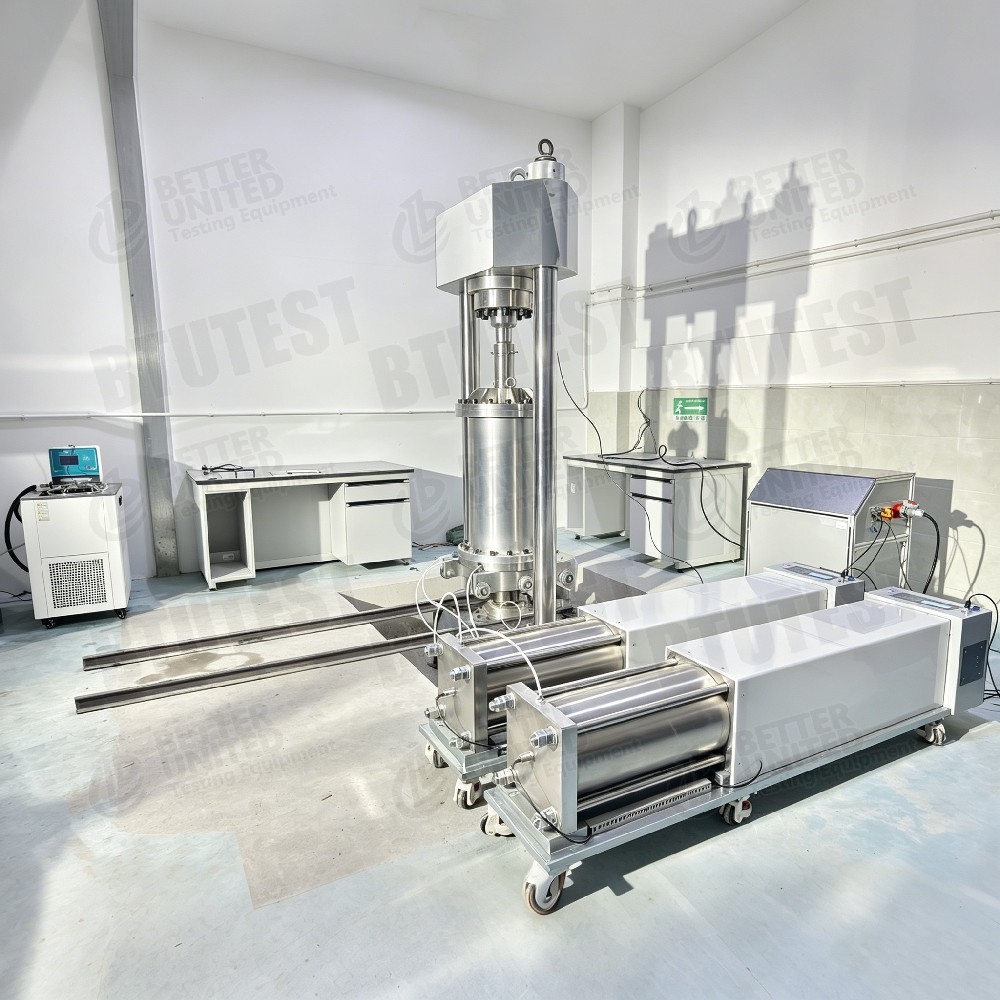

Dies ist ein leistungsfähiges, servo gesteuertes großformatiges triaxielles Prüfsystem, das speziell für statische und dynamische triaxielle Prüfungen von grobkörnigen Geomaterialien, einschließlich Kies, entwickelt wurde.SteinfüllungenBei der Erstellung von Geo-Technik-Materialien ist es häufig nicht möglich, die Prüfbedingungen für diese Materialien aufgrund des Vorhandenseins großer Partikel zu erfüllen.
Das System bietet Platz für Proben bis zu300 mm Durchmesser und 600 mm Höhe, um sicherzustellen, dass die Stichprobengröße im Verhältnis zur maximalen Partikelgröße ausreichend ist und somit zuverlässige und repräsentative technische Parameter erzielt werden.
Unterstützte Fähigkeiten umfassen belastungsgesteuerte und belastungsgesteuerte triaxiale Prüfungen (UU, CU, CD), Spannungswegstests, hochdruckige triaxiale Durchsickerungstests, K0-Konsolidierung,anisotrope Konsolidierung, und niedrigfrequente zyklische Belastungen mit benutzerdefinierten Wellenformen (z. B. Sinus-, Dreieck-, Quadrat-, Zufalls- und importierte seismische Wellen).
Das System ist vollständig automatisiert über eine spezielle Windows-basierte Testsoftware, die Steuerung, Datenerfassung und Echtzeit-Feedback durchführt.Rückdruck, und die Ladegeschwindigkeit können gleichzeitig, unabhängig und automatisch gesteuert werden.und ungesättigte Böden mit Hilfe der Achsenumwandlung.
Das Gerät entspricht den wichtigsten internationalen Normen:Für die Verwendung in Kraftfahrzeugen mit einem Hubraum von mehr als 100 cm3.

2. Prüfstandards

• Ausrüstung für die Verarbeitung von Luftfahrzeugen
• ASTM D4767
• für die Verwendung in Kraftfahrzeugen mit einem Hubraum von mehr als 50 W
• BS 1377
• Einheitliche Kennzeichnung

Diese umfassen statische, dynamische und abgeleitete/nicht-abgeleitete Prüfmethoden für grobkörnige Böden.

3. Spezifikation

Parameter	Typischer Wert / Bereich
Größe der Probe	300 mm Durchmesser × 600 mm Höhe
Lastrahmenkapazität	1500 kN (Elektro-Servo) oder 250 kN (Hydraulikantrieb)
Arbeitsdruck in der Druckkammer	z. B. 1 MPa (Sicherheitsbewertung > 2 × Arbeitsdruck)
Dynamische Belastungsfrequenz	bis zu 10 Hz
Wellenförmungsunterstützung	Sinus-, Dreieck-, Quadrat-, zufällige, benutzerdefinierte/seismische Wellen
Auflösung der Lautstärkeänderung	Bis zu 0,001 ml (für die Sättigungsaufnahme)
Stromversorgung	Standard 220 V, ohne externen Luftkompressor oder hydraulische Antriebsanlage (in vielen Konfigurationen)
Optionale Temperaturbereiche	-30 °C bis +80 °C
Optional hoher Sperrdruck	Bis zu 100 MPa (für tiefe Bohrungen oder Hydratstudien)

4Detail.

• Beförderungssteuerungsmodi: Spannungs- und Spannungssteuerung, Niederfrequenz-Zyklenbelastung.
• Art der Konsolidierung: K0 Konsolidierung, anisotrope Konsolidierung.
• Fortgeschrittene Prüfungen: Hochdrucktriaxialer Durchsickerung, Spannungspfadversuche, wahrer Triaxial (optional unabhängige Hauptspannungskontrolle).
• Nicht gesättigte Böden: Achsenumwandlungstechnik (ATT) mit einem typischen Saugbereich von 0-100 kPa.
• Automatisierung: Spezielle Software zur vollständigen Automatisierung, Datenerfassung, Echtzeit-Feedback; optionale motorisierte Druckkammer-Hoch- und Schiebe-Mechanismen zur einfachen Bearbeitung von Proben.
• Sensoren: Hochgenaue Messung der axialen Belastung, der Verschiebung, des Porenwasserdrucks, des Beschränkungs-/Rückdruckes und der Volumenänderung.
• Optionale Ergänzungen:
  • Bender-Elemente (P- und S-Wellen, vertikale und horizontale Konfigurationen)
  • Lokaler Dehnungsmessung (Hall-Effekt-Sensoren oder LVDT)
  • Modul zur Temperaturregelung (Kirkulationsbad)
  • Hydraulische Belastungsrahmenoption (für dynamische Hochfrequenzprüfungen von 10 Hz, z. B. Eisenbahnballast und seismische Simulationen)

5. Anwendung

• Forschung über die technischen Eigenschaften von grobkörnigen Böden (Kies, Felsflächen, Eisenbahnballast, Staudammbaumaterialien)
• Bestimmung statischer und dynamischer Parameter für Staudämme, Unterstufen, Fundamente und Sanierungsprojekte
• Simulation des Spannungsweges, Charakterisierung der Permeabilität, Bewertung des Verflüssigungspotenzials
• Verhalten des ungesättigten Bodens
• Gefrierter Boden, Hydrate, Geotechnik in der Tiefe (mit Hochdruckoption)
• Große Verformungsreaktion unter seismischer Wellenbelastung

6. Vorteile

• Große Probengröße: 300 mm × 600 mm sorgt für ein repräsentatives Partikel-Probe-Größenverhältnis.
• Hohe Steifigkeit und hohe Tragfähigkeit: bis zu 1500 kN für die Prüfung dichten, starken grobkörnigen Böden.
• Versatile Belastung: unterstützt statische, dynamische, Spannungswege, K0, anisotrope Konsolidierung usw.
• Hochgenaue Messung: Auflösung der Volumenänderung bis 0,001 ml für eine genaue Sättigungsüberwachung.
• Hohe Automatisierung: Software-gesteuerter Betrieb minimiert menschliche Fehler.
• Selbstständiger Betrieb: die meisten Konfigurationen erfordern keinen externen Kompressor oder eine hydraulische Einheit; arbeitet leise bei 220 V.
• Starke Erweiterbarkeit: optionale Triaxial, Temperaturregelung, Biegelemente, ungesättigte Böden, Hochdruckmodule usw.
• Er erfüllt die wichtigsten internationalen Normenfür weltweit anerkannte Ergebnisse.

7. Parameter

8. Was zu wählen ist (Konfigurationsanleitung)

• Grundkonfiguration: Standardlastrahmen (z. B. 250 kN oder 1500 kN), 300 mm Druckkammer geeignet für herkömmliche statische triaxiale Prüfungen (CU, CD) und Durchlässigkeitsprüfungen an grobkörnigen Böden.
• Dynamische Prüfung erforderlich: Wählen Sie einen hydraulischen Belastungsrahmen (10 Hz) mit Unterstützung für Sinus, seismische Wellen usw.
• Nicht gesättigte Böden: Hinzufügen des Saugsteuerungsmoduls für die Achsenumstellung.
• Notwendiges Modul der geringen Dehnung: Hinzufügen von Bender-Elementen (P/S-Welle) und lokalen Dehnungssensoren mit Hall-Effekt.
• Komplexe Belastungspfad: Wählen Sie die wahre dreiachsige Option (unabhängige σ1, σ2, σ3-Steuerung).
• Umweltsimulation: Temperatursteuerungsmodul hinzugefügtfür Gefriertemperatur- oder erhöhter Temperaturprüfung.
• Extrem hoher Sperrdruck(z. B. tiefes Gestein oder Hydrate): Wählen Sie die Option hoher Druck (bis zu 100 MPa).

Die Nutzer können die oben genannten Module je nach Forschungszweck und Budget kombinieren.

9. Prozessfluss

Ein typisches Verfahren für die großflächige grobkörnige triaxiale Prüfung (ausgehend von den Systemfähigkeiten) ist wie folgt:

• Vorbereitung der Probe: Bereiten Sie eine 300 mm Durchmesser × 600 mm hohe grobkörnige Bodenprobe vor (z. B. durch Schichtverdichtung oder Vibration).
• Installation von Proben: Die Probe auf die Unterseite der Druckkammer legen; poröse Steine, Filterpapier, Gummi-Membran montieren; Porendruck- und Gegendruckleitungen versiegeln und anschließen.
• Sättigung: Einschränkungs- und Gegendruck anwenden; CO2-Spülung, Abluftwassersättigung und B-Wertprüfung (≥ 0,95 akzeptabel) durchführen.
• Konsolidierung: Ziel-Einschränkung Druck ′ isotropische, K0 oder anisotropische Konsolidierung anwenden; Volumenänderung aufzeichnen.
• Ladestadium:
  • Statische Prüfung: Belastung unter Belastung oder Belastung (geschwindigkeitsverstellbar) bis zum Ausfall oder zur Zielbelastung.
  • Dynamische Prüfung: Wellenform, Frequenz und Anzahl der Zyklen für eine niedrigfrequente zyklische Belastung festlegen.
  • Prüfung des Belastungsweges: Gleichzeitige Steuerung der axialen Belastung und des Einschränkungsdrucks nach einem vorgegebenen Weg.
• Datenerfassung: Die axiale Belastung, die Verschiebung, der Porendruck, der Schließdruck und die Volumenänderung werden während der gesamten Prüfung automatisch erfasst.
• Kündigung: Automatischer Stillstand bei Erreichen des Endzustands (z. B. Dehnungsgrenze, Zykluszahl oder Verflüssigung).
• Datenverarbeitung und Berichterstattung: Die Software zeichnet automatisch Belastungs- und Dehnungskurven, Porendruck und Zyklen, effektive Belastungswege usw. und erstellt einen Testbericht.
