Dreiachsiger Apparat

Produkt-Beschreibung

Triaxialer Apparat

1Beschreibung.

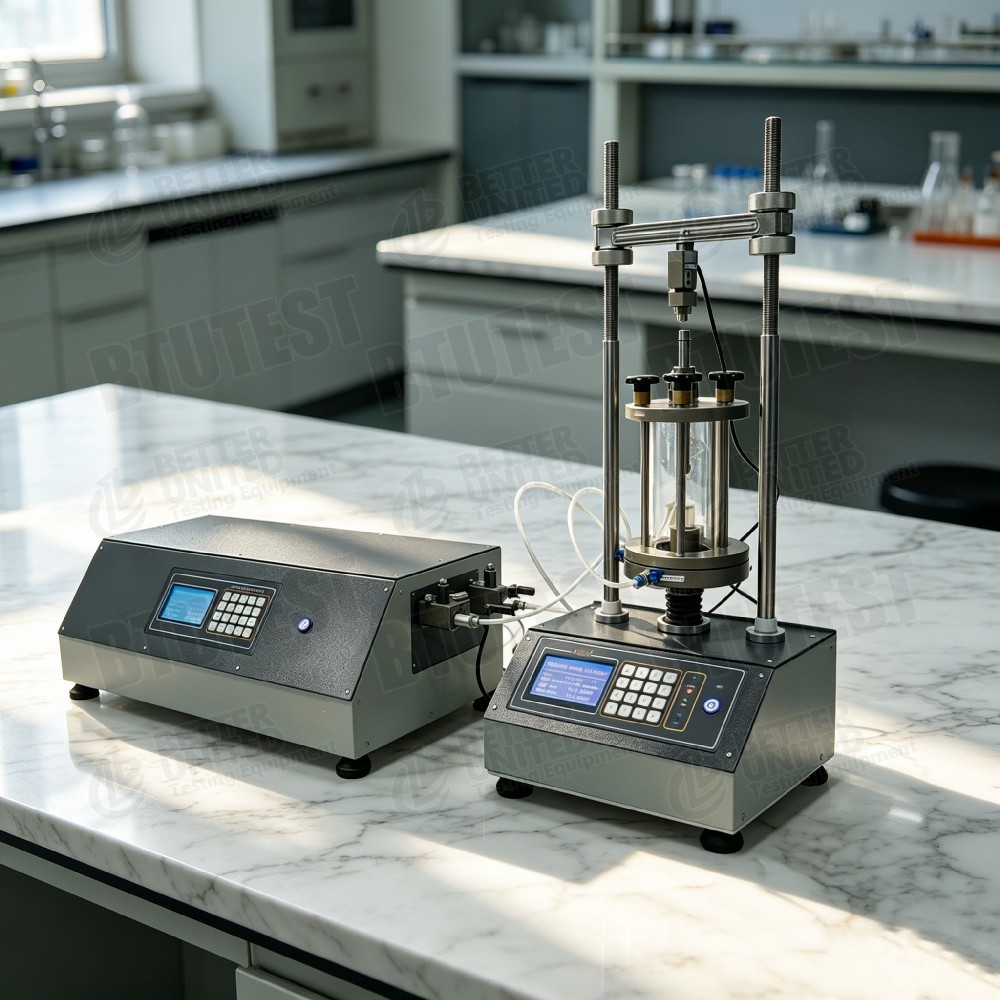

Diese Ausrüstung ist einVollautomatische Triaxialanlage (BTU- TTS-Serie), für die Modelle TTS-1, 3, 6, 10 und 20 bestimmt. Es wird hauptsächlich für triaxiale Kompressionsprüfungen in geotechnischen Prüfungen verwendet und unterstützt Standardprüfungen wie Unconsolidated Undrained (UU),Konsolidierte nicht abgeschöpfte (CU)Das System ist mit hochpräzisen Lautstärkereglern (Zell-/Backdruck) ausgestattet und bietet optionale professionelle Prüfmodule (z. B. K0-Konsolidierung, Spannungsweg,Koeffizient der Subgrad-Reaktion, elastischer Modul usw.), die eine vollautomatische Steuerung und Datenerfassung ermöglichen.

2. Prüfstandards

• Ausrüstung für die Verarbeitung von Luftfahrzeugen(Konsolidierte Triaksialkompressionsprüfung mit Entwässerung)
• ASTM D4767(Konsolidierte, nicht abgetrocknete triaxiale Kompressionsprüfung)
• ASTM D2850(Unkonsolidierte und nicht abgetrocknete triaxiale Kompressionsprüfung)
• BS 1377(Britische Normen für Bodenprüfungen)
• SL 237-1999(Chinesische Spezifikation für Bodenprüfungen)

Optionale Module (z.B. k0, elastischer Modul) können entsprechendeASTModerJGSStandards.

3. Spezifikation (Parameter)

4. Einzelheiten (technische Einzelheiten)

• Zugfunktion: TTS-10 gibt ausdrücklich an, dass "Max. Zugkraft 100 kN" angegeben ist, was anzeigt, dass dieses Modell eine bidirektionale Belastung (Kompression & Spannung) unterstützt und für Zug- oder Zyklusbelastungstests geeignet ist.
• Breiter Schergeschwindigkeitsbereich: TTS-3 und TTS-6 bieten eine maximale Schergeschwindigkeit von 20 mm/min für schnelle Festigkeitsprüfungen, während eine Mindestgeschwindigkeit von 0,00001 mm/min für Kriech-/Rheologiestudien geeignet ist.
• Lautstärkeregler: Unabhängige Zell- und Gegendruckregler mit einem Druck von 2 ‰ 3 MPa, einem Volumen von 60 ‰ 100 ml, geeignet für die Sättigung und Druckbelastung von kleinen bis mittleren Proben.
• Rich-Software-Module: Zusätzlich zu den Standardmodulen UU, CU und CD sind dazu optional die Konsolidierung von k0, der Spannungsweg, der Koeffizient des seitlichen Erddrucks in Ruhe, der Koeffizient der Subgradreaktion, der Schermodul,Elastizitätsmodul (Duncan-Chang-Modell), usw.

5. Anwendung

• Lehr- und Forschungslabore: routinemäßige geotechnische Triaxalprüfungsanleitung
• Grundlagen- und Untergradentechnik: Bestimmung der Parameter für die Scherfestigkeit (c, φ)
• Ausgrabungs- und Steigungstabilitätsanalyse: Festigkeitsparameter unter unterschiedlichen Abflussbedingungen
• Weichboden- und Spezialbödenstudien: optionale Module für den Koeffizienten des seitlichen Erddrucks in Ruhe, den Koeffizienten der Reaktionsspannung, die Eigenschaften des Moduls
• Kalibrierung der Parameter des geotechnischen Baumusters: z. B. Werte des Duncan-Chang-Modells E und B

6. Vorteile

• Vollautomatischer Betrieb: von der Sättigung über die Konsolidierung bis zum Scheren “ vollautomatisierte Kontrolle und Erfassung
• Zugfunktion (TTS-10): Unterstützung von Zugprüfungen, Erweiterung des Anwendungsbereichs
• Höchste maximale Schergeschwindigkeit (20 mm/min): geeignet für Schnellprüfungen oder Belastungen unter Spannungskontrolle
• Umfangreiche optionale Module: ein Gerät kann für verschiedene fortgeschrittene Prüfungen erweitert werden, ohne dass eine separate Ausrüstung gekauft wird
• Kostenwirksam: deckt die Kernanforderungen der routinemäßigen triaxialen Prüfung ab, geeignet für die Chargenkonfiguration in Lehr- oder Produktionsprüflaboratorien

7. Was zu wählen (Auswahlführer)

8. Prozessfluss

Auf der Grundlage der üblichen triaxialen Prüfverfahren und der Funktionen dieser Ausrüstung ist ein typischer Prüfvorgang wie folgt:

• Vorbereitung der Probe→ Bodenproben nach Abmessungen vorbereiten (z. B. Ø70×140 mm)
• Montage und Sättigung→ Montage der Probe, Verbindung der Zelle/Rückdruckregler, Durchführung der Rückdrucksättigung und B-Prüfung
• Konsolidierung (fakultativ)→ isotropische Konsolidierung oder K0-Konsolidierung (falls Modul ausgestattet)
• Scherenstufe(nach Prüfart auswählen):
  • UU: unkonsolidiertes, nicht gedrängtes Scheren
  • Zentralbank: konsolidiert, nicht mit Porendruckmessung gedrängt
  • CD: konsolidiert mit Volumenänderungsmessung abgeleitet
  • Streckenkurs(optionales Modul)
  • Prüfung des Elastizitäts-/Schere-Moduls(optional)
• Datenerfassung→ automatisch Aufzeichnung der axialen Kraft, Verschiebung, Porendruck, Volumenänderung, Zelldruck, Gegendruck
• Nachbearbeitung→ Software erzeugt Mohr-Kreise, Spannungs- und Dehnungskurven, Festigkeitsparameter (c, φ)
• Zusätzliche Verfahren für optionales Modul→ z. B. Koeffizient der Reaktionsprüfung unter der Untergründe, Koeffizient des seitlichen Erddrucks bei Ruheprüfung, nach entsprechenden Spezifikationen durchgeführt
