Temperaturgesteuertes Direktschergerät

Produkt-Beschreibung

Temperaturgesteuerte Geräte zur direkten Schere

ModelleBTU-DDS-1FT / DDS-3FT / TRA-15FT

Beschreibung

Diese Serie umfasst drei temperaturgesteuerte Geräte für die direkte Schere des Bodens unter unterschiedlichen Temperaturbedingungen, insbesondere für konventionelle Temperaturen, gefrorene Böden,und RestfestigkeitsprüfungDie Modelle sind:

• BTU- DDS-1FT: Vollautomatisches Gerät zur direkten Schere mit Temperaturregelung (Einzelgerät, 0 ~ 90 °C)
• BTU- DDS-3FT: Vollautomatisches Gerät zur direkten Schere von gefrorenen Böden (Einzelgerät, -20 °C bis 90 °C)

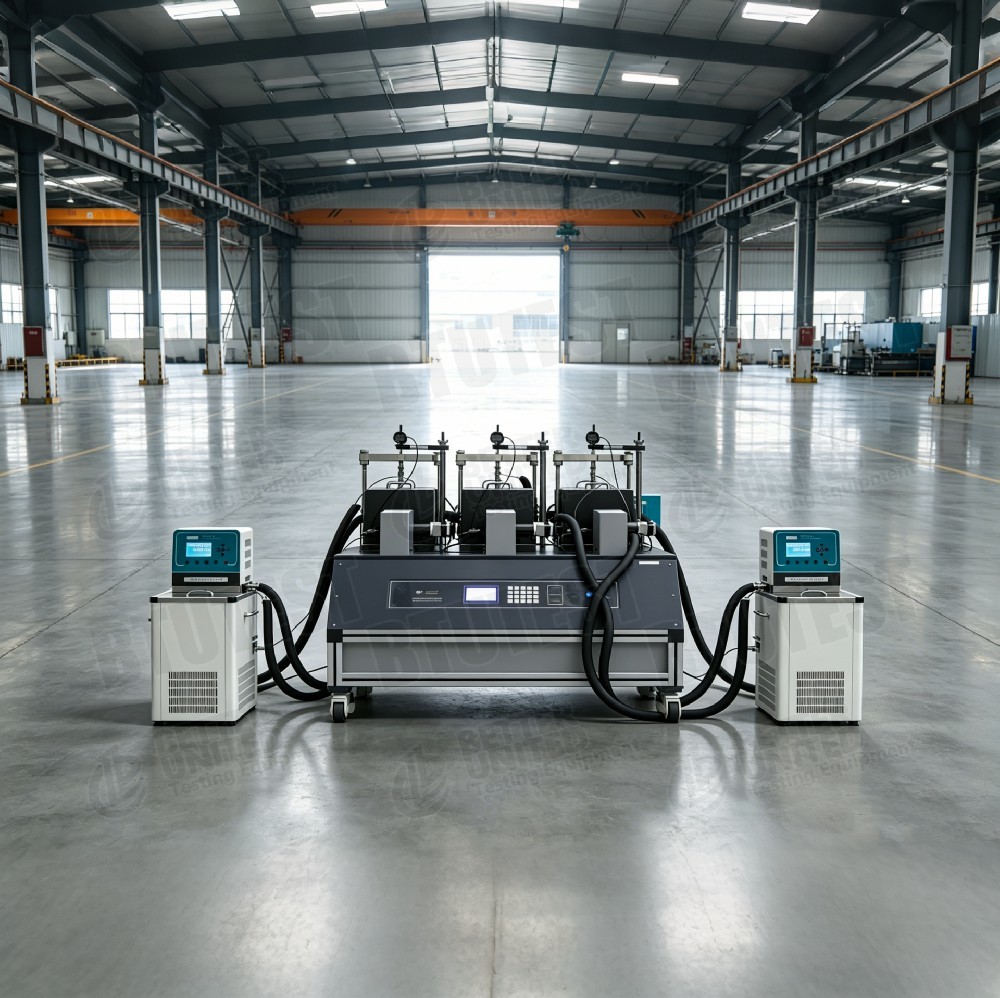

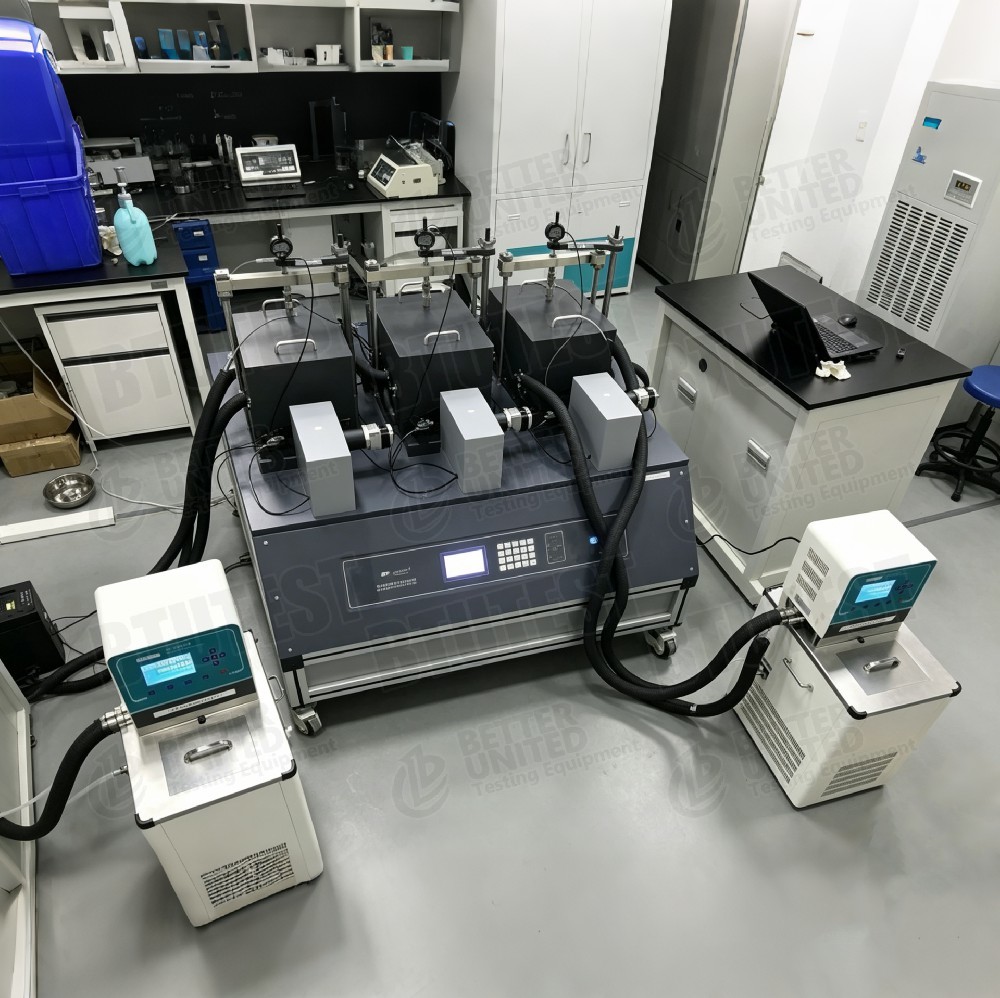

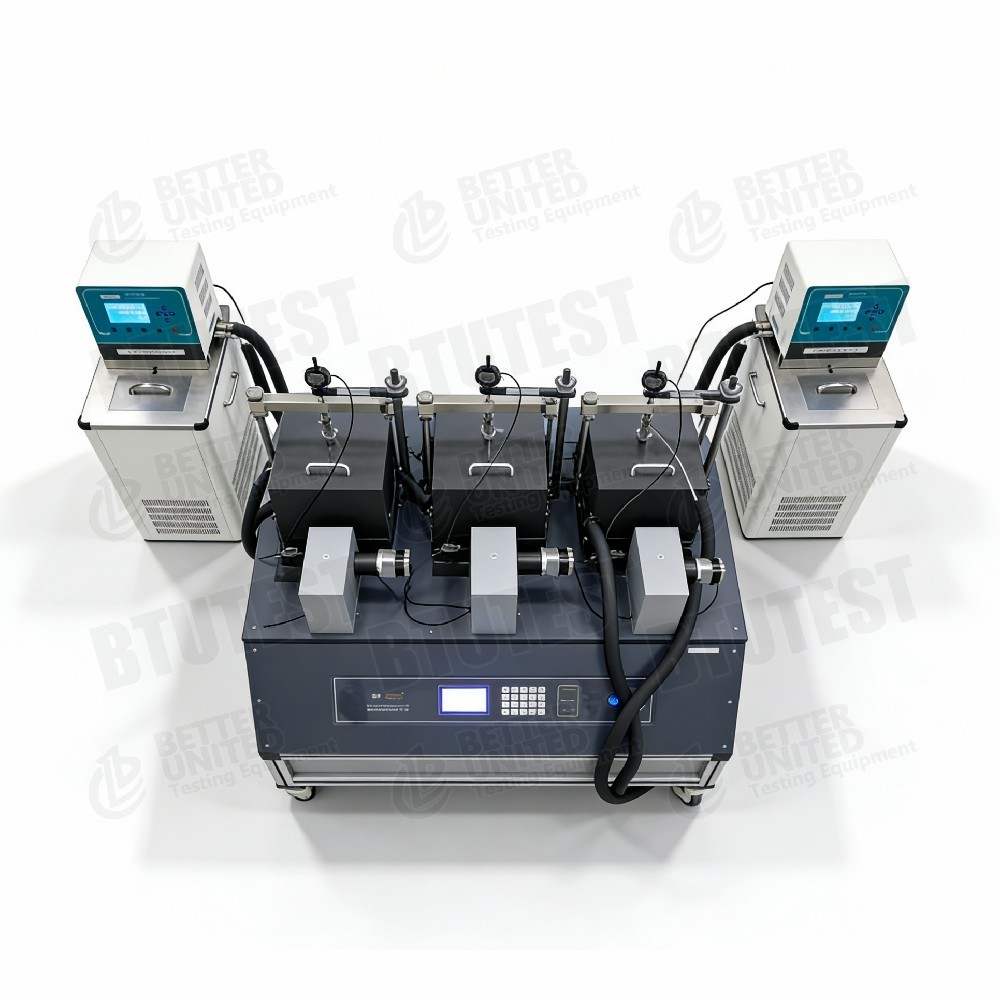

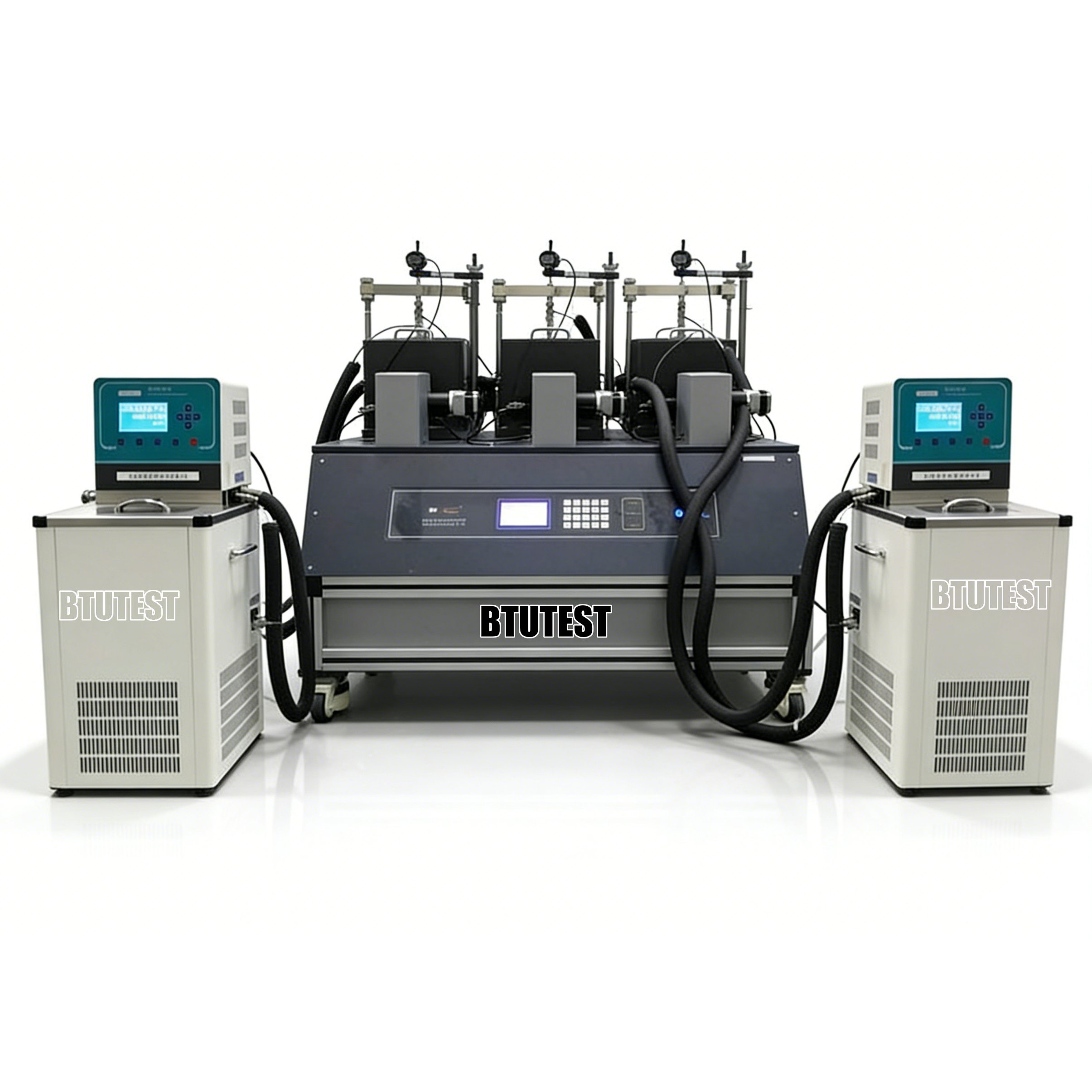

• BTU- Das ist TRA-15FT.: vollautomatisches Gerät für die direkte Rückschneidung mit drei Temperaturgeräten (drei unabhängige Temperaturgeräte, 0 ~ 90 °C)

Gemeinsame Merkmale:

• Probegröße: Φ61,8 mm × H20 mm (standardmäßiger Schneidring)
• Schergeschwindigkeit: 0,00001-6 mm/min
• Höchstnormale Spannung: 1,6 MPa (alle drei Modelle)
• Maximale Scherspannung: 1,6 MPa (DDS-1FT und TRA-15FT); DDS-3FT: 10 MPa
• Erfassungsgenauigkeit: ±0,1% FS
• Beförderungsmodus: Servo-Schlusskontrolle; horizontale Richtung kann mit Spannungs- oder Spannungskontrolle geregelt werden
• Anzeige: 240×128 LCD + Membran-Tastatur (Tastaturzahlen variieren)
• Prüfmodule: Standardkonsolidierung (Schrittbelastung), Direktschere, Zyklusschere, rheologische Direktschere

Prüfstandards (international)

• ASTM D3080(Direktes Scherversuch)
• ASTM D7329(Direktverschiebungstest auf gefrorenen Böden)
• Ausrüstung für die Verarbeitung von Luftfahrzeugen(Bestimmung der Restfestigkeit durch Wechselscheren)
• für die Verwendung in Kraftfahrzeugen(Schnittstellenverschneidung ≈ ähnliches Prinzip)
• ISO 17892‐10(Direktes Scherversuch)
• BS 1377-7(Direktes Scherversuch)
• für TemperaturkontrolleAusrüstungsgegenstände(thermische Eigenschaften der Böden) ebenfalls relevant sein können.

Die DDS-3FT ′s 10 MPa hohe Scherspannungsfähigkeit eignet sich für gefrorene Böden oder hochfeste Materialien.

Spezifikation

Einzelheiten

• Einfach versus drei EinheitenDie DDS-1FT/3FT sind einzelne Einheiten (ein Exemplar auf einmal); die TRA-15FT ist dreieinheitig und ermöglicht die gleichzeitige Schere von drei Exemplaren, wodurch die Effizienz erheblich verbessert wird.
• Hohe Scherspannung (DDS-3FT) Maximale Scherspannung 10 MPa, geeignet für gefrorenen Boden, Eis und hochfeste Materialien (konventionelle Böden in der Regel ≤ 1,6 MPa).
• Temperaturregelungsunterschiede- Ich weiß.
  • DDS-1FT: 0 ~ 90 °C, geeignet für allgemeine Hochtemperaturprüfungen (z. B. Asphalt, Wärmebehälter) und Umgebungsversuche.
  • DDS-3FT: -20 ~ 90 °C, umfasst gefrorene Böden (unter Null) bis zu hohen Temperaturen, geeignet für Saison- und Permafroststudien.
  • TRA-15FT: drei unabhängig voneinander gesteuerte Behälter, jeweils 0 bis 90 °C, die gleichzeitig bei verschiedenen Temperaturen Prüfungen ermöglichen, mit einer Genauigkeit von ±0,1 °C.
• Steuerung in geschlossener Schleife mit ServoBei normaler und horizontaler Belastung werden Servomotoren eingesetzt, die eine präzise Steuerung der Belastungs- oder Dehnungswege ermöglichen und zyklische und rheologische Prüfungen unterstützen.
• Rückständige DirektschereDie Bezeichnung TRA-15FT beinhaltet "residual", was wahrscheinlich eine Restfestigkeit durch Wechselschereinwirkung (Bestätigungs-Software-Modul) bedeutet.
• SensorkonfigurationJede Einheit umfasst 2 Lastzellen (normale und horizontale) und einen Versetzungssensor (horizontale Versetzung; auch vertikale Versetzung kann gemessen werden, ist jedoch nicht aufgeführt).6 Lastzellen + 3 Versetzungssensoren.
• Anzeige und TastaturDie TRA-15FT verfügt über eine 20-Schlüssel-Membran-Tastatur und 3-Kanal-LED-Anzeigen zur Überwachung mehrerer Proben.
• PrüfmoduleAlle unterstützen Standardkonsolidierung (Stufenbelastung), Direktschere, Zyklische Schere und rheologische Direktschere.

Anwendung

• BTU- DDS-1FT- allgemeine, temperaturgesteuerte direkte Schere, z. B. Asphaltmischungen, thermische Reservoirböden, Hochtemperaturuntergründe, Entsorgung von Kernabfällen.
• BTU- DDS-3FT- Gefrorene Böden (Qinghai-Tibet-Eisenbahn, Arktis-Projekte), saisonale Gefrorene Böden, Interface-Studien zwischen Eis und Boden.
• BTU- Das ist TRA-15FT.- hocheffiziente Restfestigkeitsprüfungen (z.B. bei Gleitzonenböden); gleichzeitige Restfestigkeitsprüfungen bei unterschiedlichen Temperaturen oder Vergleich verschiedener Materialien.
• Zyklische Schere- Simulieren Sie die Stärkeverringerung bei Erdbeben oder Wellenbelastung.
• Rheologische Direktschere Schleichverhalten unter langfristiger Belastung.
• Lehre und Forschung- Bodenmechaniklabore, die Temperaturwirkungen untersuchen.

Vorteile

• Weiter Temperaturbereich-20 °C bis 90 °C (DDS-3FT) oder 0 °C bis 90 °C (andere), um den Bedarf an gefrorenem Boden und hohen Temperaturen zu decken.
• Hohe Scherspannung (DDS-3FT)- 10 MPa, mit denen gefrorener Boden, Eis, steifer Ton oder sogar weicher Gestein getestet werden kann.
• Drei unabhängige Temperaturbehälter (TRA-15FT) Drei Temperaturpunkte in einer Prüfung, dreifache Effizienz; jedes Behälter unabhängig voneinander gesteuert (±0,1 °C).
• Steuerung in geschlossener Schleife mit Servo- Präzise Steuerung von Belastungs-/Spannungswegen, Unterstützung von zyklischen und rheologischen Tests.
• Mehrfache Prüfmodule- Konsolidierung, direkte Schere, zyklische Schere, Rheologie in einem System.
• Hohe Akquisitionsgenauigkeit¢ ± 0,1% FS, zuverlässige Daten.
• RestfestigkeitsfähigkeitTRA-15FT ist für die Prüfung der Restfestigkeit von Chargen geeignet.
• Übersichtliche Bedienoberfläche- LCD + Membran-Tastatur mit LED-Statusanzeigen (TRA-15FT).

Was zu wählen

Auswahl des Modells nach Prüfungsanforderungen:

Anmerkung: Die drei Behälter des TRA-15FT sind unabhängig voneinander temperaturgesteuert, so dass unterschiedliche Temperaturen pro Probe ≈ ideal für Vergleichsstudien sind.Bestätigen Sie, dass die Software ein Schiefermodul enthält.

Prozessfluss

Beispiel:Die Prüfung der schnellen Schere des gefrorenen Bodens (Temperatur unter Null) mit dem vollautomatischen Gerät zur direkten Schere des gefrorenen Bodens (BTU-DDS-3FT)

• Vorbereitung der Probe
  • Unbeeinträchtigte gefrorene Böden geschnitten oder mit einem Schneidring von Ø61,8×20 mm eine neu geformte gefrorene Bodenprobe vorbereitet, wobei sie bei einer Temperatur unter Null gehalten wird.
  • Messen Sie den anfänglichen Wassergehalt, die Dichte und die Temperatur.

• Installation von Proben
  • Die Probe schnell in die Schere legen (das Auftauen vermeiden), poröse Steine und Ladeplatten anbringen.
  • Die Scherkasse wird in die temperaturgesteuerte Kammer gelegt und die normalen und die horizontalen Ladestangen angeschlossen.
  • Installieren Sie Bewegungssensoren und Lastzellen.

• Einstelltemperatur
  • Setzen Sie die Zieltemperatur (z. B. -15 °C) in der Software, starten Sie das Temperaturregelungssystem und warten Sie, bis sich die Temperatur der Probe stabilisiert hat (normalerweise 1-2 Stunden je nach Größe).

• Normalen Druck anwenden
  • Über das Servobelastungssystem wird die Ziel-Normalspannung (z. B. 200 kPa) angewendet.
  • Normalverschiebungen (Konsolidierungsabänderung des gefrorenen Bodens ist gering) werden aufgenommen, bis sie stabil sind.

• Einstellung der Scherparameter
  • Wählen Sie "Schnellschere-Modul" oder "Standardschere-Modul" aus.
  • Einrichtung der Schergeschwindigkeit (z. B. 1 mm/min ‡ eingefrorener Boden wird oft relativ schnell gescheren).
  • Einrichtung der Scherverschiebungsgrenze (z. B. 6 mm).
  • Wählen Sie den Steuerungsmodus aus: Dehnungsregelung (allgemein) oder Spannungsregelung.

• Beginnen Sie mit dem Scheren.
  • Starten Sie den horizontalen Servomotor, um die Schere zu bewegen.
  • Die Software erfasst die horizontale Scherkraft, die horizontale Verschiebung, die normale Verschiebung, die Temperatur und die Zeit in Echtzeit.
  • Graphische Schere-Spannungsverschiebungskurve.

• Haltestand
  • Automatisch gestoppt, wenn die vorgegebene Verschiebung erreicht ist oder nach einem deutlichen Spitzenspannungsabfall.

• Abbau und Reinigung
  • Stoppen Sie die Temperaturregelung, lassen Sie die Temperatur in der Nähe der Umgebung zurückkehren, entladen Sie die normale Kraft und entfernen Sie die Probe.
  • Reinigen Sie die Scherkasse und achten Sie auf Kondens.

• Datenverarbeitung
  • Die Software berechnet die Spitzenverschiebungsspannung (oder die Restverschiebungsspannung).
  • Für Prüfungen bei unterschiedlichen Normalspannungen wird die Mohr-Coulomb-Umhüllung so gezeichnet, dass der gefrorene Bodenkohäsion c und dem Reibungswinkel φ entsprochen wird.
  • Erstellen Sie den Testbericht.

Für TRA-15FT (drei Einheiten):

• Drei Proben können gleichzeitig installiert werden, wobei jedes Behälter unabhängig voneinander auf eine andere Temperatur eingestellt wird (z. B. -5 °C, 0 °C, +5 °C).
• Die Software kann den Beginn des Scheren für jede Scherenbox unabhängig (oder gleichzeitig) steuern.
• Nach der Prüfung wird automatisch ein Vergleich der Festigkeitsparameter bei den drei Temperaturen erstellt.
• Ideal für die Untersuchung der Wirkung der Temperatur auf die Restfestigkeit.

Zusammenfassung:Diese Serie bietet ein- und dreiteilige, temperaturgesteuerte Direktschereinrichtungen für Temperaturbereiche von 0 bis 90 °C und -20 bis 90 °C.Das DDS-1FT ist ein allgemein temperaturgesteuertes Direktschere-System; die DDS-3FT ist speziell für gefrorene Böden mit einer hohen Schereinspannung von 10 MPa ausgelegt;Das TRA-15FT ist ein dreiseitiges, unabhängig von der Temperatur gesteuertes System, das für effiziente Restfestigkeitsprüfungen und vergleichende Studien bei mehreren Temperaturen geeignet ist.Die Auswahl sollte auf der Grundlage des gewünschten Temperaturbereichs, der Notwendigkeit einer hohen Scherkraft, des Probendurchsatzes und der Anforderungen an die Prüfung der Restfestigkeit erfolgen.
