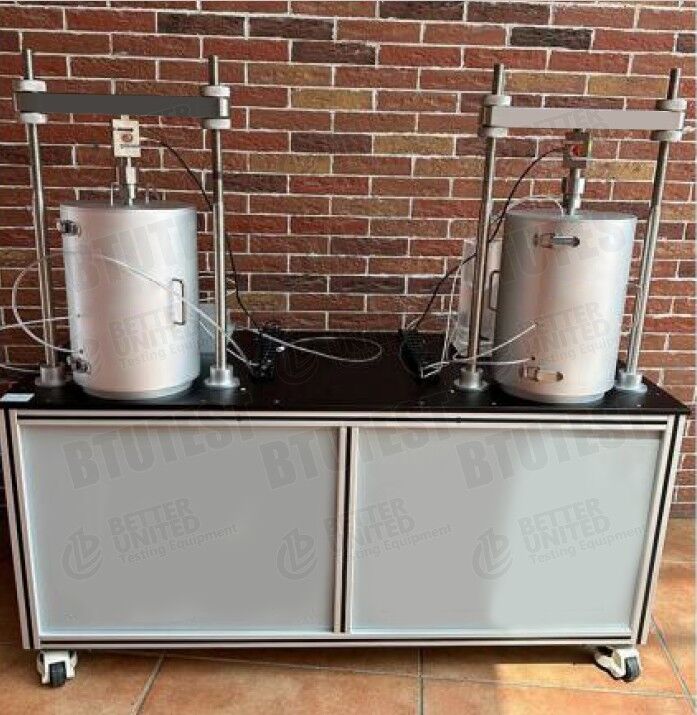

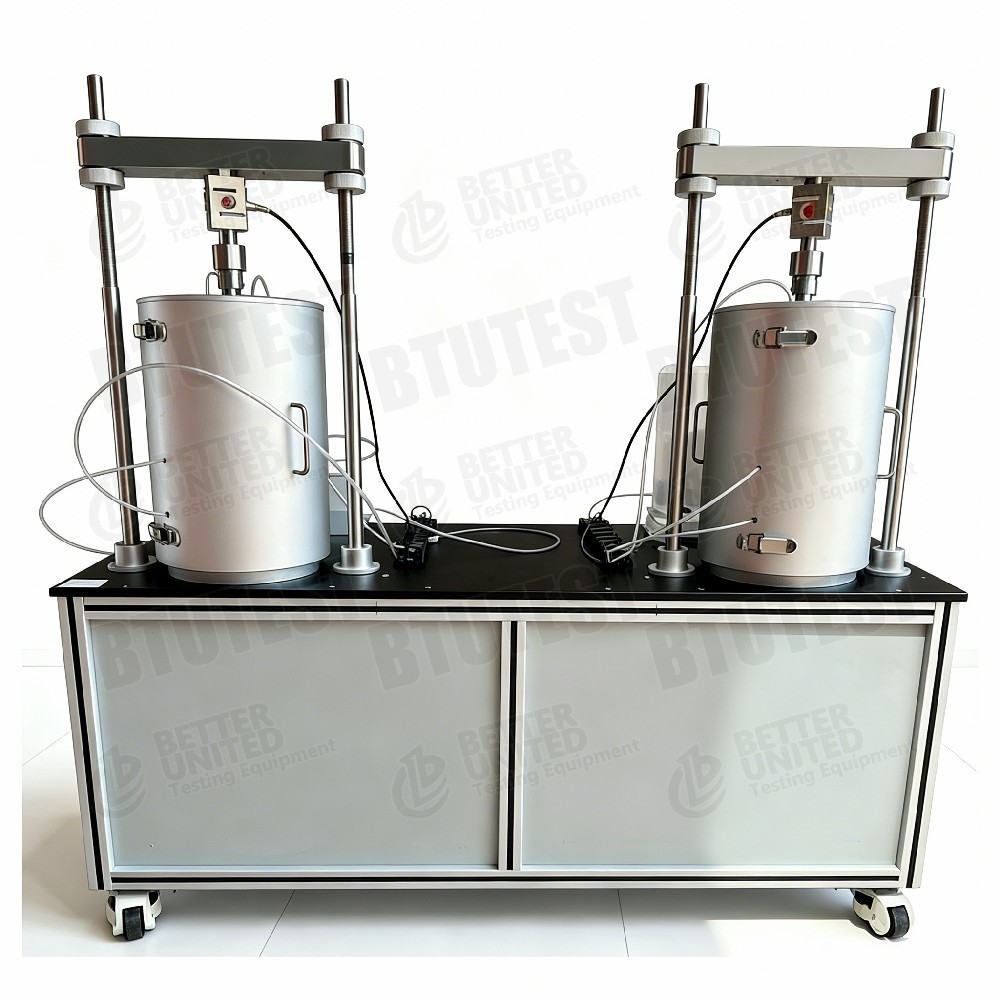

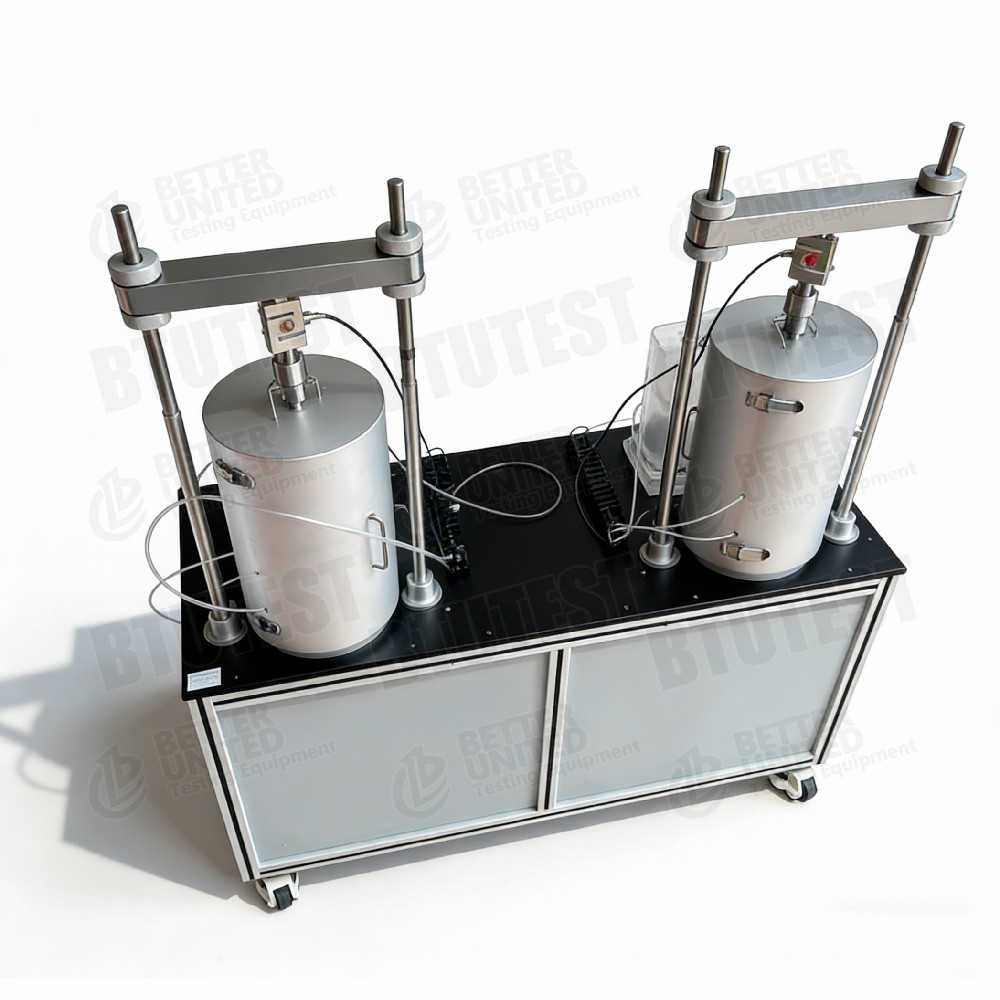

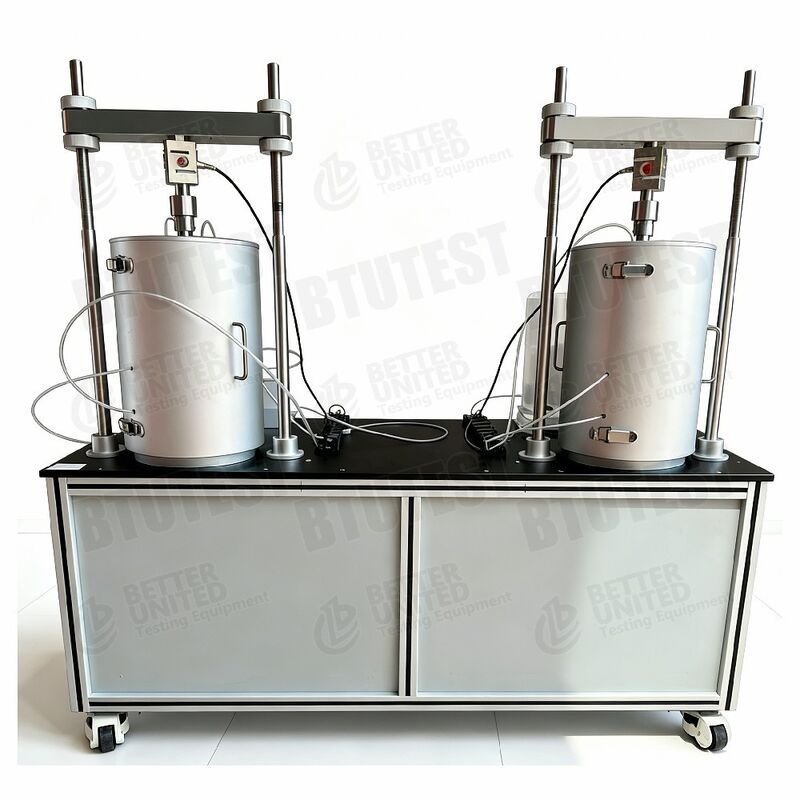

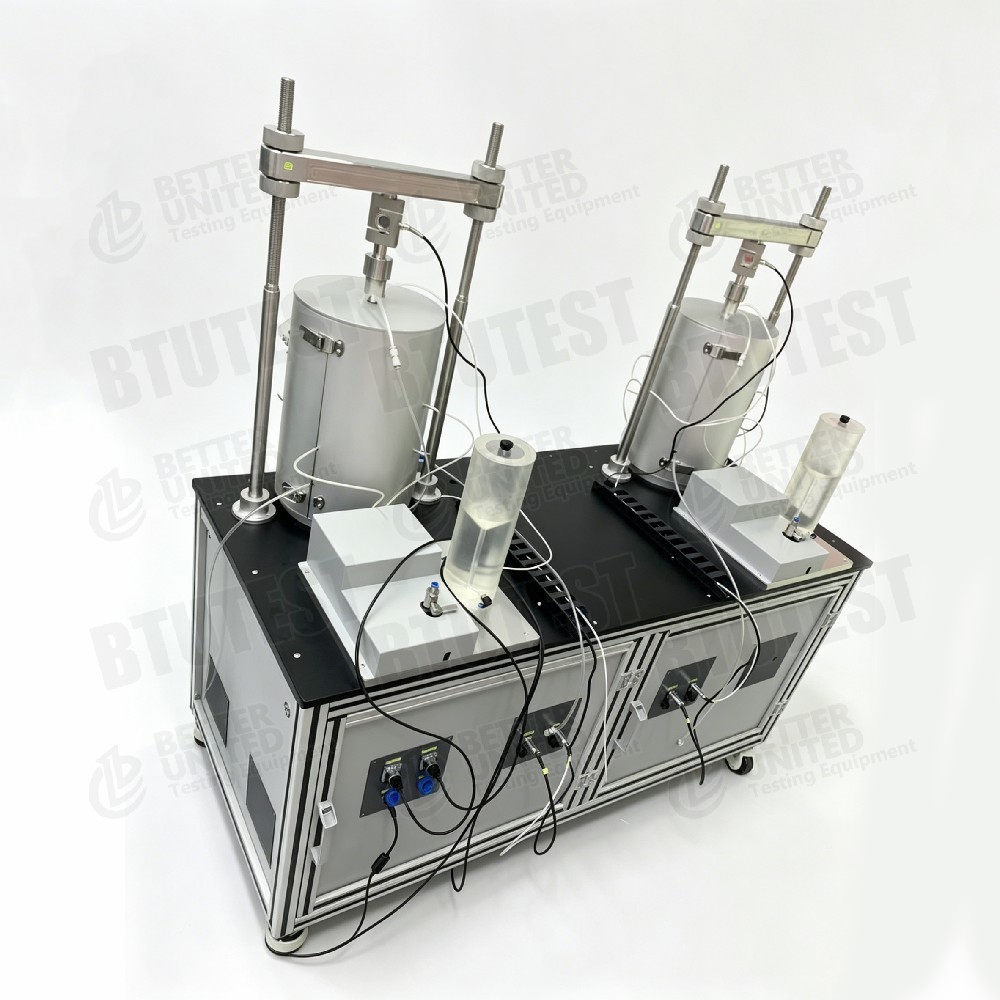

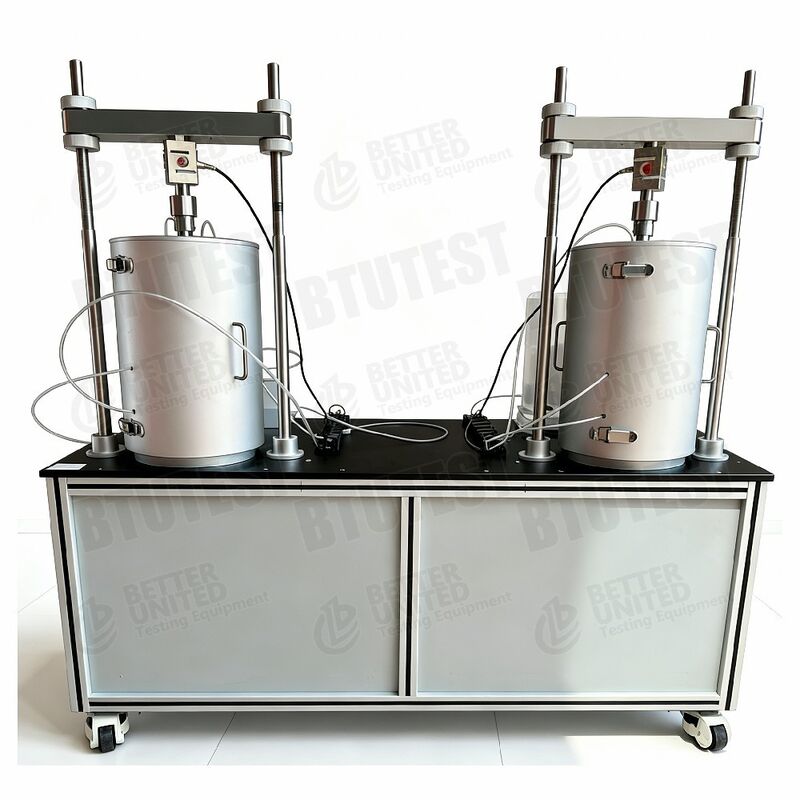

Automatisches temperaturgesteuertes dreiachsiges Gerät für ungesättigten Boden

Produkt-Beschreibung

1Beschreibung.

Diese Ausrüstung ist einVollautomatisches, temperaturgesteuertes Triaxialgerät für ungesättigte Böden (mit mehreren Einheiten), ModellBTU- TTS-1UTEs ist ein spezialisiertes Gerät, das ein Temperaturregelungssystem in ein ungesättigtes Boden-Triaxial-Gerät integriert und so komplexe Kopplungsprüfungen ermöglicht.Strecken der Belastung, Temperaturkontrolle und Trocknungs-NassungszyklenDas System verwendet eine Druckzelle mit zwei Kammern, hochpräzise Druck-/Volumen-Regler und vierdimensionale Steuerungssoftware (Axialspannung, Radialspannung, Porenluftdruck,Wasserdruck in den Poren)Es eignet sich für die Erforschung des thermo-hydro-mechanischen gekoppelten Verhaltens in der geotechnischen Umwelttechnik.

2. Prüfstandards

DieBTU-TTS-1UT Vollautomatisches Triaxialgerät für ungesättigte Böden mit Temperaturkontrolle (für mehrere Einheiten geeignet)ist so konzipiert und hergestellt, dass die Anforderungen der folgenden neuesten internationalen Normen erfüllt oder übertroffen werden:

• ASTM D6836-25Bestimmung der charakteristischen Kurve für Bodenwasser (SWCC)
• ASTM D5298-16️ Messung des Bodenpotentials (Saugkraft) mit Filterpapier
• Einheit für die Verwendung in KraftfahrzeugenModulus und Dämpfungsmerkmale von Böden mit zyklischem Triaxialapparat (einschließlich ungesättigter Böden)
• ASTM D7012-23- Kompressionsfestigkeit und elastische Module bei unterschiedlichen Belastungen und Temperaturen
• Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen.
• Einheit für die Berechnung der Werte für die Berechnung der Werte
• ASTM D2850-26 Unkonsolidierte und ungebundene (UU) Triaxialkompressionsprüfung
• ISO 17892-9:2018 Konsolidierte triaxiale Kompressionsversuche auf wasserversättigten Böden
• ASTM D2434-26 Konstante Durchlässigkeit der Oberfläche von grobkornigen Böden
• für die Verwendung in Kraftfahrzeugen mit einem Hubraum von mehr als 50 W- Hydraulische Leitfähigkeit mit flexiblem Wandpermeamer
• Die in Absatz 1 genannte Regelung gilt nicht.2018Unkonsolidierte, nicht entwässerte triaxiale Prüfung (Europäisch)
• BS 1377-7:1990 Scherfestigkeitsprüfungen (Gesamtbelastung / Belastungsweg)

3. Spezifikation (Parameter)

Software-Module: Datenerfassung, Konsolidierung des ungesättigten Bodens, triaxialer Test des ungesättigten Bodens, Streckungsweg des ungesättigten Bodens, vierdimensionale Steuerung, triaxialer Kriech des ungesättigten Bodens,Prüfmodul für den Trocknungs-Nassungszyklus, Temperaturkontrollprüfgeräte.

4. Einzelheiten (technische Einzelheiten)

• Druckzelle mit zwei Kammern: für Trocknungs-Nassungszyklusprüfungen ausgelegt, die eine unabhängige oder gleichzeitige Belastung der inneren und äußeren Kammern während des Trocknungs- und Nassungsvorgangs ermöglichen.
• Vierdimensionale Steuerung: Die Software kann die axiale Belastung, die radiale Belastung (Zelldruck), den Luftdruck der Poren und den Wasserdruck der Poren unabhängig voneinander steuern und somit echte Multi-Feld-Koppeltests erreichen.
• mit einer Leistung von mehr als 1000 W: Zell- und Porenwasserregler haben eine Auflösung von 1 kPa und eine absolute Genauigkeit von ±1 kPa; Porenluftdruckregler haben eine Genauigkeit von ±1 kPa und eine Auflösung von 0,1 kPa.
• Achsbelastungssystem: Höchstantrieb 10kN, Genauigkeit ±0,1% F.S.; Drehzahlbereich 0,00001~10 mm/min, Schlag 100 mm, mit schneller Vorwärts-/Rückwindfunktion.
• Temperaturregelungssystem: -5 °C ~ +100 °C, Genauigkeit ±0,1 °C, simuliert das Einfrieren und Auftauen, hohe Temperatur, konstante Temperatur und andere thermische Bedingungen.
• Modul des Trocknungs-Nassungszyklus: Unterstützt Trocknungs- (Erhöhung des Luftdrucks / Verringerung des Wasserdrucks) und Benetzungs- (Verringerung des Luftdrucks / Erhöhung des Wasserdrucks) Zyklen,kombiniert mit Belastungsweg und Temperaturregelung geeignet für klimatische Umweltgeotechnik.
• Mehrfachgerätefähig: Deutet auf die Fähigkeit hin, mehrere Druckzellen parallel zu verbinden, um mehrere Proben gleichzeitig zu testen.

5. Anwendung

• Umweltgeotechnisches Ingenieurwesen: mechanische Reaktion des Bodens bei gekoppelten Trocknungs-Nassungszyklen und Temperaturschwankungen
• Klimawandel und Infrastruktur: Auswirkungen von Niederschlag-Ausdampfungszyklen auf Hänge, Unterstufen, Deponiendecken
• Gefrier- und Auftauschstudien: Verhalten des ungesättigten Bodens bei Temperaturen unter Null (-5°C)
• Puffermaterialien für die Lagerung von Kernabfällen: thermo-hydro-mechanische Kupplung (z. B. aus Bentonit)
• Fundamentbehandlung in heißen und feuchten Gebieten: Bodenfestigkeit und Verformung bei hoher Temperatur und hoher Feuchtigkeit
• Energiepfeiler und Erdwärmepumpen: Einfluss der Temperatur auf die mechanischen Eigenschaften der Boden-Hügel-Schnittstelle
• Lehre und Spitzenforschung: Lehre und Forschung im Bereich der Bodenmechanik in mehreren Bereichen

6. Vorteile

• Weiter Temperaturbereich: -5 °C ~ +100 °C, sowohl bei Tonton als auch bei hohen Temperaturen
• Tatsächlich vollautomatische, temperaturgesteuerte Triaxialgeräte für ungesättigten Boden: für Temperatur- und Saugwege kein manuelles Eingreifen erforderlich
• Druckzelle mit zwei Kammern: speziell für Trocknungs-Nassungszyklen ausgelegt, präzise Volumenänderungsmessung
• Vierdimensionale unabhängige Steuerung: Achsenbelastung, Zelldruck, Porenluftdruck, Porenwasserdruck
• Sensoren und Steuerungen mit hoher Präzision: Druckgenauigkeit ±1 kPa, Schubgenauigkeit ±0,1% F.S.
• Rich-Software-Module: beinhaltet Konsolidierung, Dehnungs-Triaxial, Spannungsweg, Kriech, Trocknungs-Nassungszyklen, Temperaturregelung
• Mehrfachgerätefähig: unterstützt die parallele Verbindung mehrerer Druckzellen für eine höhere Prüfwirksamkeit
• Importierte Keramikplatten: 500 kPa hoher Luftzufuhrwert, stabile Leistung

8. Was zu wählen (Auswahlführer)

9. Prozessfluss

• Vorbereitung der Probe→ Bereiten Sie eine ungesättigte Bodenprobe von Ø39,1 mm × H80 mm vor
• Installieren Sie Keramikplatte und Probe→ Installieren Sie die hochluftfähige Keramikscheibe (vorgesättigt) und legen Sie sie in die Druckzelle mit zwei Kammern
• Einstelltemperatur→ Stellen Sie die Zieltemperatur ein (z. B. -5°C oder +60°C); warten Sie, bis sich die Temperatur stabilisiert hat (Genauigkeit ±0,1°C)
• Saturations- und Sauggleichgewicht→ Durch Anwendung des Porenluftdrucks und des Porenwasserdrucks mit Hilfe der Achsenumwandlungstechnik erreicht man die Zielmatrize
• Trocknungs-Nassungszyklen (optional)→ Trocknen (Luftdruck erhöhen / Wasserdruck verringern) und Benetzen (Luftdruck verringern / Wasserdruck erhöhen) nach einer programmierten Reihenfolge;Veränderungen des Volumens und des Wassergehalts
• Konsolidierungsphase→ Nettozellendruck anwenden; Volumenänderung aufzeichnen
• Scheren oder Belastungswegstadium→ Durchführen einer konstanten Spannungsscheren oder einer individuellen Spannungspfade (vierdimensionale Steuerung)
• Schleichstadium (optional)→ Aufrechterhaltung einer konstanten Belastung; Rekordkriechdeformation
• Datenerfassung→ Aufzeichnung überall: axiale Belastung, radiale Belastung, Porenluftdruck, Porenwasserdruck, Volumenänderung, Temperatur, Verschiebung, axiale Kraft
• Nachbearbeitung→ Die Software erzeugt Belastungs-Spannungskurven, Saugwegdiagramme, Effektkurven für Trocknungs-Nasszyklus, Temperatur-Einflusskurven usw.
• Erweiterung für mehrere Einheiten (falls zutreffend)→ Bei Verwendung eines Mehrfachsystems parallel oder vergleichend an mehreren Proben gleichzeitig
