Großes Gerät mit direkter Scherung und einfacher Scherung

Produkt-Beschreibung

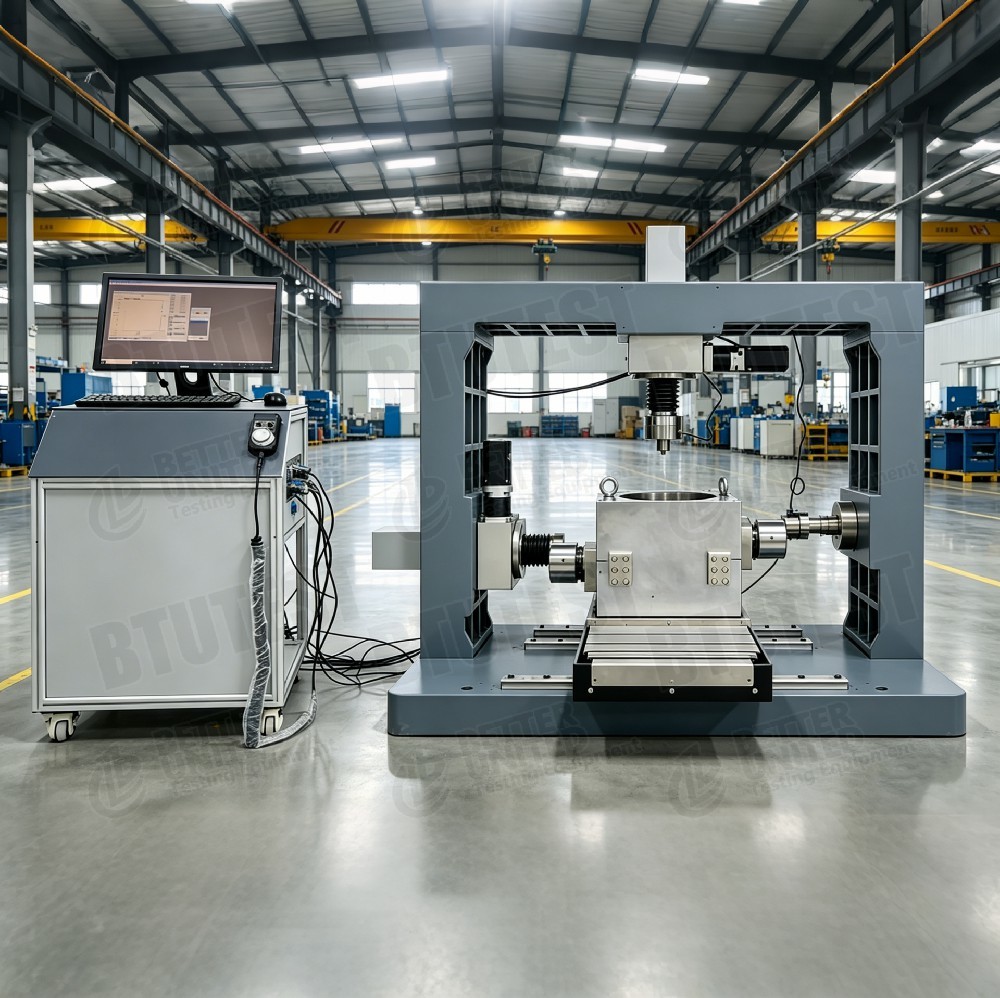

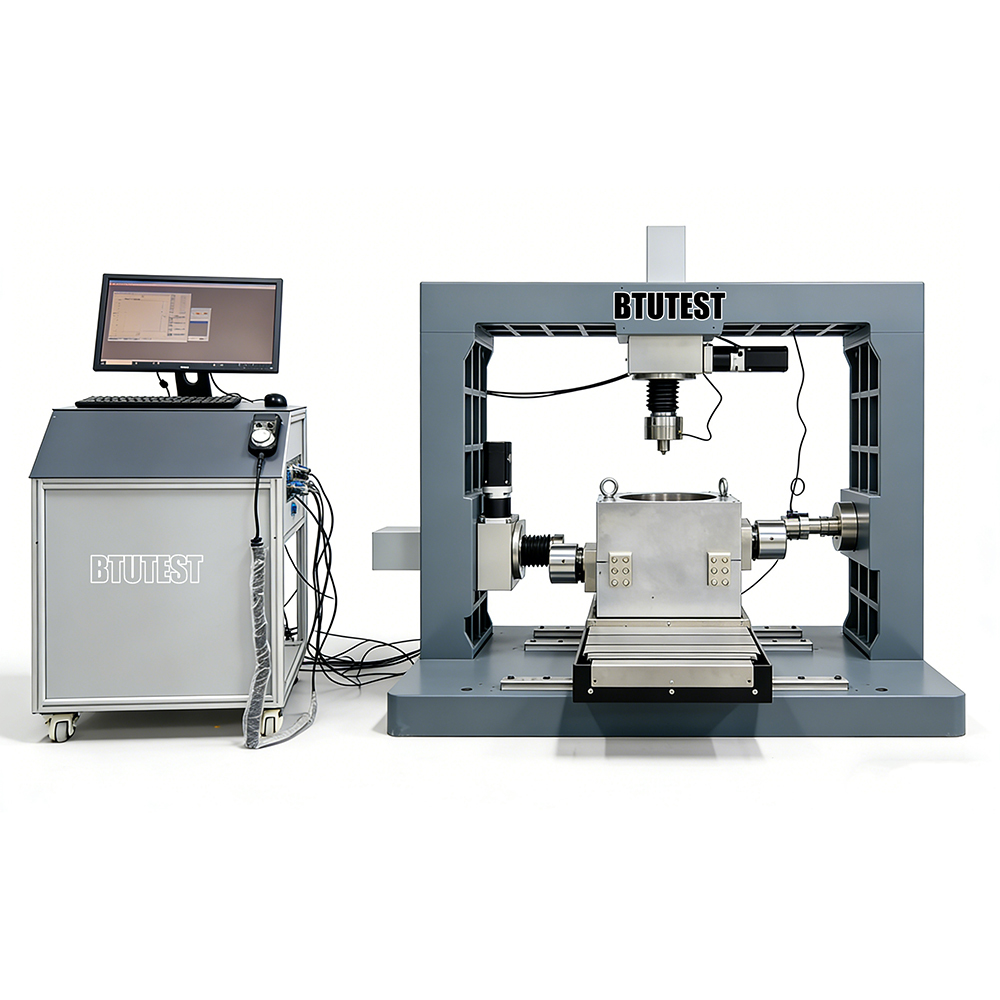

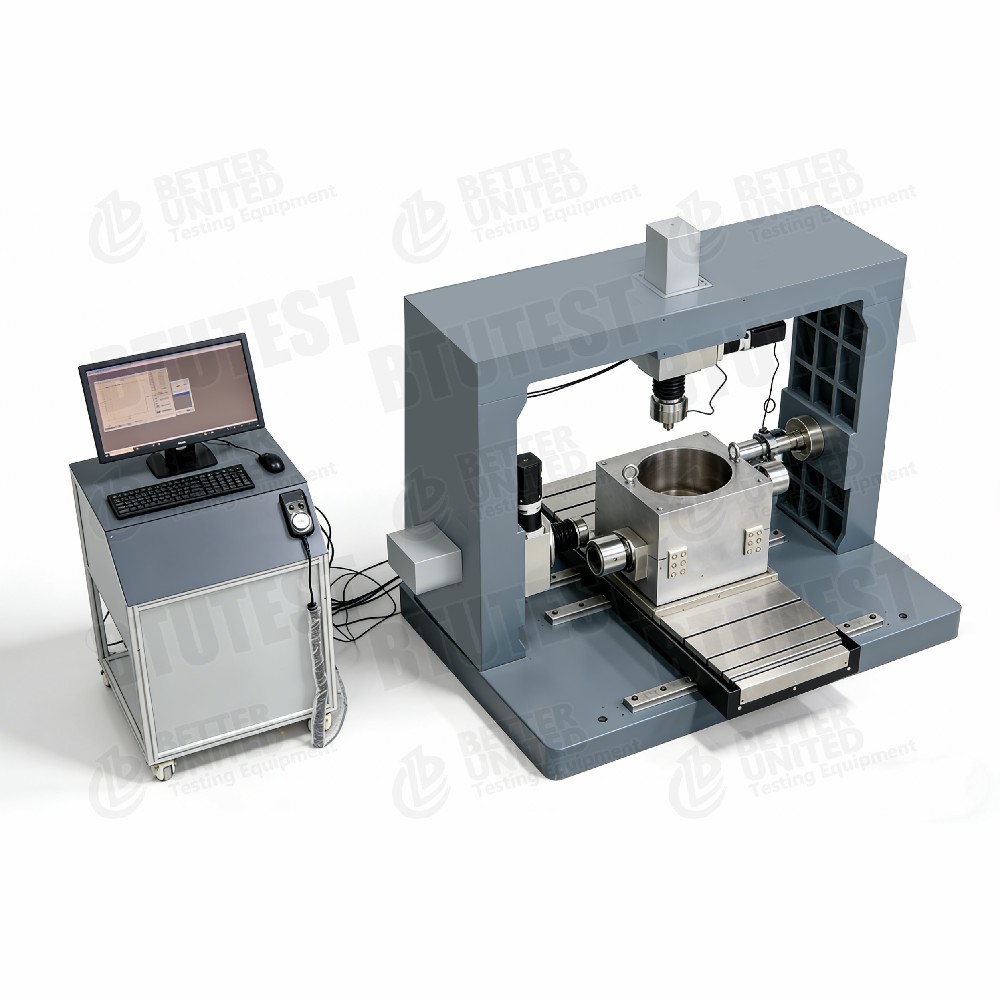

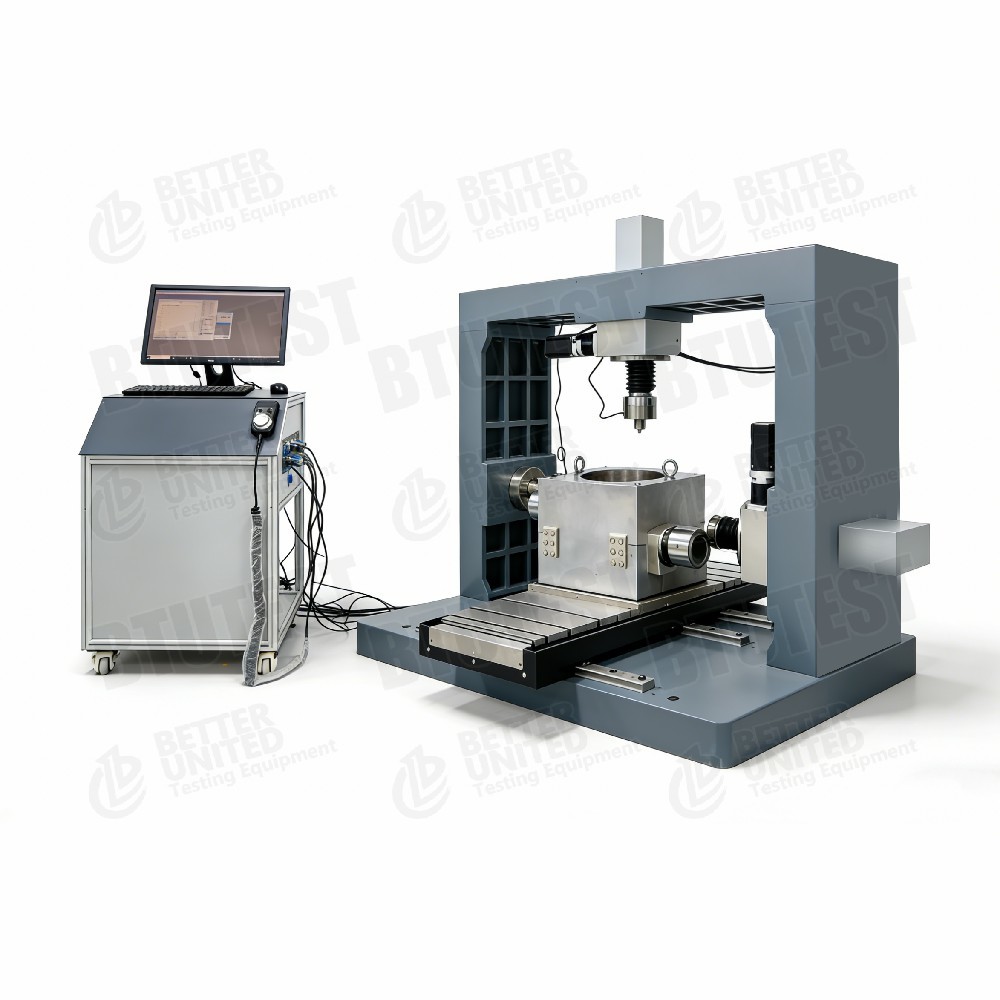

Großes Gerät zur direkten Schere / einfaches Gerät zur Schere

Beschreibung

Diese Serie besteht ausgroße Geräte zum direkten Scheren / einfache Scherenfür die Scherprüfung von grobkörnigen Böden, Felsfülle, Geosynthetik, Bodenstruktur-Schnittstellen und anderen großen Proben bestimmt.Die Ausrüstung verwendet einen abnehmbaren Gang-Reaktionsrahmen und bietet verschiedene Kraftbereiche und ProbengrößenoptionenZu den wichtigsten Modellen gehören:

Erste Gruppe (Große Geräte zur direkten Scheren / einfache Geräte zur Scheren)

• BTU- DDS-100: Klasse 100 T (1200 kN), max. Muster L.750×B.750×H.400 mm
• BTU- DDS-40FM: 40 T (400 kN) Klasse, Muster Ø500×H.300 mm oder 300×300×300 mm
• BTU- Das ist DDS-35FM.: Klasse 20 T (200 kN), Muster 300×300×300 mm oder 200×200×200 mm

Zweite Gruppe (Vollautomatische große Geräte zur direkten Schere)

• BTU- Das ist DDS-35F.: Klasse 20 T (200 kN), Muster 300/150/200/100 mm
• BTU- Die DDS-45F.: 40 T (400 kN) Klasse, Muster 500 mm (quadratisch oder rund)

Gemeinsame Merkmale:

• Fähig zur Standardkonsolidierung, Standardschere, schnelle Schere, wechselnde Schere, zyklische Schere, rheologische direkte Schere, einfache Schere usw.
• Ausgestattet mit einer Mehrkanal-Datenerfassungseinheit und einer Windows-Software zur Erfassung/Verarbeitung.
• Horizontale Schergeschwindigkeit schrittlos einstellbar (0,00001 ∼10 mm/min).
• Optionale Erweiterungen: Schnittstellenschere, einfache Schere, Temperaturregelung usw.

Prüfstandards (international)

• ASTM D3080(Direktes Scherversuch)
• für die Verwendung in Kraftfahrzeugen(Geosynthetische-Boden-Schnittstelle direktes Scheren)
• ASTM D6243(Geosynthetische Boden-Schnittstelle Scherfestigkeit)
• ASTM D3080-04(Großräumiges Direktscheren bei grobkörnigen Böden)
• für die Verwendung in Kraftfahrzeugen(einfacher Scherversuch)
• ISO 17892‐10(Direktes Scherversuch)
• BS 1377-7(Direktes Scherversuch)
• EN 1997‐2(Eurocode 7 Teil 2)

Die Serie erfüllt die Anforderungen dieser Normen für große Proben, grobkörnige Böden, Schnittstellen-Schere und einfache Schereprüfungen.

Spezifikation

Auf der Grundlage der beiden Screenshots werden die Parameter für jedes Modell wie folgt zusammengefasst (einige Daten aus beiden Bildern kombiniert):

> Anmerkung: Die Rahmenkapazität von BTU-DDS-35FM ist als 1200 kN angegeben, aber die vertikale Belastung beträgt nur 200 kN. Wahrscheinlich ein Tippfehler; die tatsächliche Rahmenkapazität sollte der Belastungsfähigkeit entsprechen.

DEtapel

• Abnehmbares Reaktionsrahmen mit Portal¢ leicht zu transportieren und vor Ort zu installieren; geeignet für große Exemplare und hohe Belastungen.
• Mehrere Probengrößen Die Längen der Seiten sind von 100 mm bis 750 mm/Durchmesser und decken grobe Böden und Felsfülle ab, die nicht in herkömmlichen triaxialen Zellen getestet werden können.
• Schereboxhebeanlage- Elektrische Hebevorrichtung für das größte Modell (100 T), manuelle Hebevorrichtung oder Kettenblock für mittlere Modelle, die den Umgang mit schweren Schereboxen erleichtern.
• Hochgenaue LastzellenDie Messung ist mit einer Genauigkeit von ±0,1% möglich.
• Breiter Drehzahlbereich ohne Schritt¥ 0,00001 ¥ 10 mm/min, mit der Fähigkeit zum Simulieren von Kriechen bis schnelles Scheren.
• Einfache ScherfähigkeitEinige ModelleUnterstützung einfacher Scherversuche mit Stackringscherkästen.
• Rich-Software-Module- Standardkonsolidierung, Standardschere, Wechselschere, schnelle Schere, zyklische Schere, Rheologie, einfache Schere usw. enthalten; Benutzer können je nach Bedarf kombinieren.
• Verbesserung der Flexibilität- Software-Upgrades (Kopplungsmodule) und Hardware-Optionen (Schnittstellenverschiebung, Temperaturregelung) verfügbar.

Anwendung

• Grobkörnige Böden und Felsfülle- Bestimmung der Scherfestigkeitsparameter für hohe Staudämme, Unterstufen, Abfalldeponien und andere großtechnische Füllungen.
• Schnittstellen zu Bodenstrukturen- Untersuchung der Reibungseigenschaften von Bodenhaufen, Boden an den Rückhaltewänden, Rohrboden usw. (optionales Schnittstellen-Schere-Modul erforderlich).
• Geosynthetische Stoffe Schnittstellen-Scherefestigkeit zwischen Geotextilien, Geomembranen, Geogittern und Boden.
• Einfache Scherversuche- Simulation einfacher Scherstresszustände zur Untersuchung der Bodenanisotropie oder der zyklischen Reaktion.
• Wechsel- und Zyklusschere Bewertung der Festigkeitszerstörung und der Restfestigkeit bei wiederholter Belastung (z. B. bei Erdbeben, Wellen).
• Rheologisches Verhalten¢ Schleichen unter anhaltender Last.
• Prüfungen mit hoher Tonnage- bis zu 1200 kN vertikale Kraft, geeignet für hochfeste Gesteinsflächen oder große Felsbrocken.

Vorteile

• Hohe Kapazität und große Größe- bis zu 1200 kN Kraft und Muster 750×750×400 mm, so dass direktes Testen von Feld-Graded-Füllungen möglich ist und Skaleneffekte vermieden werden.
• Modularer Rahmen¢ Abnehmbare Konstruktion für den einfachen Transport und die einfache Installation, geeignet für begrenzte Laborfläche oder für die Verwendung vor Ort.
• Hohe Messgenauigkeit Belastungszellen ±0,1% FS, Verschiebungslösung bis 0,001 mm (1 μm).
• MehrfunktionsprüfungenEine Maschine kann direkte Schere, einfache Schere, wechselnde Schere, zyklische Schere, Rheologie usw. durchführen.
• Breiter Drehzahlbereich- von extrem langsamem Kriechen bis zu schneller Scheren, die verschiedenen Standards entsprechen.
• Automatisierte Erfassung und Verarbeitung¢ Windows-Software sammelt automatisch Daten, zeigt Echtzeitkurven an und berechnet Festigkeitsparameter.
• Ausweitung- Optionale Schnittstellenschere, Temperaturregelung, Kupplungsmodule für zukünftige Forschungsbedürfnisse.
• Robust und sicher starker Reaktionsrahmen mit Überlastschutz.

Was zu wählen

Auswahl des geeigneten Modells auf der Grundlage der Prüfbedingungen:

Anforderung	Empfohlenes Modell	Gründe
Größte Probe 750×750 mm, sehr hohe Belastung (≥1000 kN)	BTU-DDS-100	1200 kN vertikale/horizontale Kraft, elektrische Hebung
Probe bis 500 mm, 400 kN Kraft	BTU-DDS-40FM oder DDS-45F	40FM unterstützt einfaches Scheren; 45F ist nur direktes Scheren
Probe bis 300 mm, 200 kN Kraft	BTU-DDS-35FM oder DDS-35F	35FM unterstützt einfaches Scheren; 35F ist nur direktes Scheren
Benötigt einfaches Scheren (Stackringe)	DDS-100 / 40FM / 35FM	Diese Modelle beinhalten explizit eine einfache Scherefunktion
Zyklische oder wechselseitige Schere erforderlich	Unterstützung aller Modelle (Software-Module)	Bestätigen Sie, dass die Software das erforderliche Modul enthält.
Notwendigkeit eines Schnittstellenschers (Bodenstruktur)	Jedes Modell mit optionalem Schnittstellen-Schere-Modul	Erfordert zusätzliche Befestigungen
Notwendige Temperaturkontrolle (gefrorener Boden oder hohe Temperatur)	Optionale Temperaturregelungseinheit /45	Überprüfen Sie den Temperaturbereich mit dem Hersteller
Budgetbeschränkt, Muster ≤ 300 mm, Kraft ≤ 200 kN	BTU-DDS-35F	Gute Kosteneffizienz, volle Funktionen
Großflächige Forschung, maximale Flexibilität	BTU-DDS-100	Höchste Kraft und Größe sowie optionale Kupplungsmodule

> Anmerkung: "FM" in DDS-40FM/35FM steht wahrscheinlich für "Direct shear + Simple shear". DDS-35F/45F unterstützt möglicherweise nur direktes Scheren (keine einfache Scheren).

Prozessfluss

Beispiel:Großflächenfülle direktes Scherverfahren (BTU-DDS-100, Probe 750×750×400 mm, konstante normale Spannung)

• Vorbereitung der Probe
  • Vorbereiten Sie das Felsfüllmaterial entsprechend der Feldgradation, kontrollieren Sie den Wassergehalt, kompakte Schichten bis zur Zieldichte.
  • Probegröße 750×750×400 mm; Gesamtmasse kann mehrere Tonnen betragen.
• Installation von Schereboxen
  • Mit einem elektrischen Hebeapparat wird die untere Schere auf die Rahmenbasis gelegt.
  • Legen Sie die Probe in die untere Box, ebenen Sie die Oberfläche.
  • Die oberen Scherboxen positionieren und die vertikale Ladeplatte befestigen.
• Installieren von Sensoren
  • Vertikale Belastungszelle (1200 kN) und horizontale Belastungszelle (1200 kN) installieren.
  • Vertikalverschiebungssensoren (mehrere, z. B. eine an jeder Ecke) und horizontale Verschiebungssensoren müssen installiert werden.
  • Verbinden Sie den Datenabnehmer mit dem Computer.
• Normalen Druck anwenden
  • Durch das vertikale Belastungssystem wird eine Ziel-Normalspannung (z. B. 500 kPa, Gesamtkraft ≈ 0,5 MPa × 0,5625 m2 = 281 kN) ausgeübt.
  • Die Software wird gestartet und die vertikale Verformung (Verfestigung) bis zur Stabilisierung aufgezeichnet.
• Einstellung der Scherparameter
  • Wählen Sie "Standard-Schere-Modul" aus.
  • Einrichtung der Schergeschwindigkeit (z. B. 1 mm/min).
  • Festlegen Sie die Scherverschiebungsgrenze (z. B. 50 mm oder 6 bis 10% der Seitenlänge der Probe).
  • Bei Wechselschere müssen die Anzahl der Zyklen und die Bewegungsamplitude festgelegt werden.
• Beginnen Sie mit dem Scheren.
  • Das horizontale Belastungssystem wird gestartet, um die obere (oder untere) Scherbox zu drücken.
  • Die Software erfasst die horizontale Scherkraft, die horizontale Verschiebung, die vertikale Verschiebung und die Zeit in Echtzeit.
  • Graphische Schere-Spannungsverschiebungskurve.
• Haltestand
  • Automatisch gestoppt, wenn die vorgegebene Verschiebung erreicht ist oder nach einem deutlichen Spitzenrückgang der Scherspannung.
• Abbau und Reinigung
  • Normalkraft entladen, horizontalen Kolben zurückziehen.
  • Heben Sie den oberen Scherkasten, entfernen Sie die Probe, reinigen Sie den Scherkasten.
• Datenverarbeitung
  • Die Software berechnet die Spitzenverschiebungsspannung.
  • Für Prüfungen bei unterschiedlichen Normalspannungen wird die Mohr-Coulomb-Umhüllung gezeichnet, um c und φ zu erhalten.
  • Wenn ein Wechselscheren durchgeführt wurde, wird die Restfestigkeit ermittelt.
  • Erstellen Sie den Testbericht.

> **Für einfache Schereprüfungen**: Verwenden Sie eine Stackring-Scherebox, halten Sie während des Scherens ein konstantes Volumen (nicht abgeschnitten) oder eine konstante Höhe (abgeschnitten) bei und wählen Sie das "simple shear module" in der Software aus.

Zusammenfassung:Diese Reihe von großen Geräten für das direkte Scheren/einfache Scheren umfaßt Kraftgrößen von 20 T bis 100 T und Mustergrößen von 100 mm bis 750 mm.SchieberücktrittskraftEs eignet sich für die groß angelegte Prüfung von groben Böden, Gesteinsfüllungen, Boden-Struktur-Schnittstellen und Geosynthetik.Die Auswahl sollte auf der Grundlage der maximalen Probengröße erfolgen.Die BTU-DDS-100 ist die Top-Level-Konfiguration für die groß angelegte Ingenieurforschung;DDS-35F/45F sind kostengünstige vollautomatische DirektschereinrichtungenDie FM-Serie bietet zusätzlich eine einfache Scherfähigkeit.
